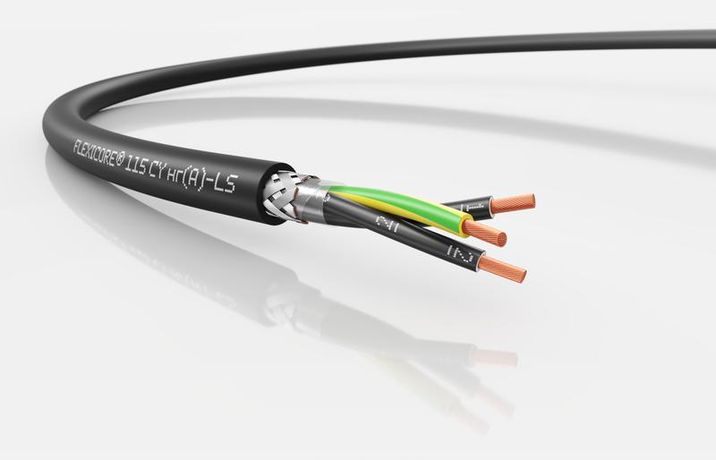

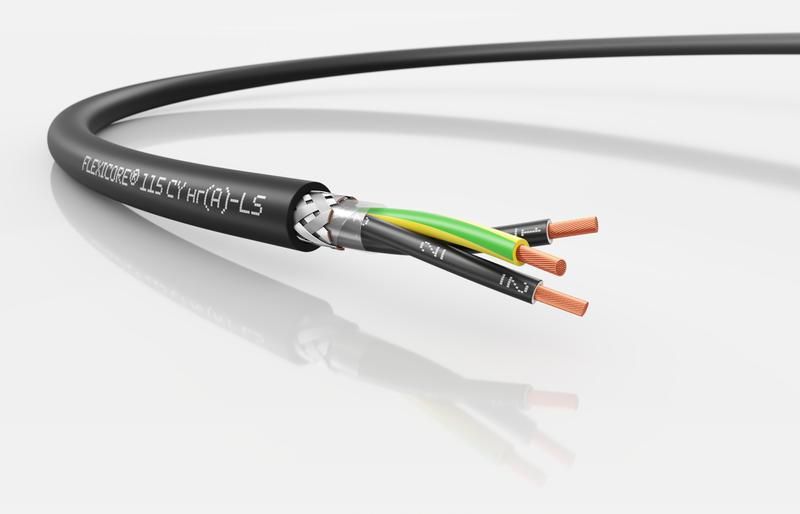

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 3G1.0 - 3120001463 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 3G1 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, измерительных систем и электропитания в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 3G1 используется для передачи энергии и сигналов в стационарных и слегка подвижных электрических цепях. Применяется в промышленных установках: на станках, конвейерах, автоматических линиях, в распределительных щитах, для подключения электроинструмента и измерительных приборов. Подходит как для внутренней, так и для наружной прокладки - благодаря устойчивости к перепадам температур и влаге.

Технические характеристики

• Количество жил: 3 (включая защитный проводник PE)
• Сечение жил: 1 мм2
• Материал жил: мягкая многопроволочная медь (класс 5 по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Оболочка: ПВХ пластикат, черного цвета
• Экран: металлический, обеспечивает помехозащиту
• Напряжение: 500 В переменного тока
• Испытательное напряжение: 4 кВ
• Диаметр кабеля: 7,3 мм
• Температура эксплуатации: от –50 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (при стационарной прокладке - 29,2 мм)
• Маркировка жил: цифровая, черная основа с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 3G1 совместим с клеммами, зажимами и разъемами, рассчитанными на жилы сечением 1 мм2 и классом гибкости 5. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Экран необходимо надежно заземлить на одном конце (обычно на стороне управления) для эффективной защиты от электромагнитных помех. Максимальная нагрузка - 16 А при температуре +30 C; при более высоких температурах снижайте ток согласно таблицам нагревостойкости ПВХ.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение в пучке)
• Низкое выделение дыма: да - при возгорании образуется минимальное количество токсичных веществ
• Не содержит свинец, фталаты и другие запрещенные вещества - соответствие REACH, RoHS, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в условиях повышенной влажности, на открытом воздухе и в закрытых помещениях

Преимущества

• Высокая гибкость за счет жил 5 класса - удобен при прокладке в плотных трассах
• Экран снижает влияние электромагнитных помех - идеален для чувствительных контроллеров и датчиков
• Устойчивость к низким температурам - не теряет эластичность при –50 C
• Защита от распространения пламени - повышает безопасность в промышленных объектах
• Четкая маркировка жил - ускоряет монтаж и исключает ошибки при подключении

Ограничения применения

Кабель FLEXICORE 115 CY нг(А)-LS 3G1 не предназначен для постоянного движения, частого изгибания или механического воздействия (например, в кабель-каналах с движущимися элементами). Минимальный радиус изгиба 4×D - превышение этого значения приведёт к повреждению изоляции. Не использовать в контакте с маслом, бензином и растворителями - ПВХ оболочка не устойчива к органическим жидкостям. Также не рекомендован для прокладки в канализационных коллекторах или местах с постоянным погружением в воду.

Примеры использования

• Подключение ЧПУ-станков и роботов - питание двигателей и сигналов с датчиков
• Прокладка в цехах пищевой промышленности - где важна низкая дымообразование и легкость очистки
• Осветительные сети на открытых площадках - благодаря устойчивости к холоду и влаге
• Системы автоматизации складов - для связи между PLC и исполнительными механизмами
• Переносные рабочие места с электроинструментом - при условии стационарной прокладки кабеля

Практические советы

• При прокладке в трубах или лотках учитывайте диаметр 7,3 мм - выбирайте каналы с запасом по свободному объему
• Заземление экрана обязательно - без него эффект шумоподавления будет снижен
• При работе в условиях ниже –20 C не допускайте резких ударов или растяжения - материал становится хрупким
• Проверьте целостность экрана после монтажа - поврежденный экран теряет защитную функцию
• Для длительной службы избегайте перегрузок - максимальный ток не выше 16 А при нормальной температуре
• Храните катушки в сухом месте, избегая прямого солнечного света - даже ПВХ со временем стареет под UV-лучами
