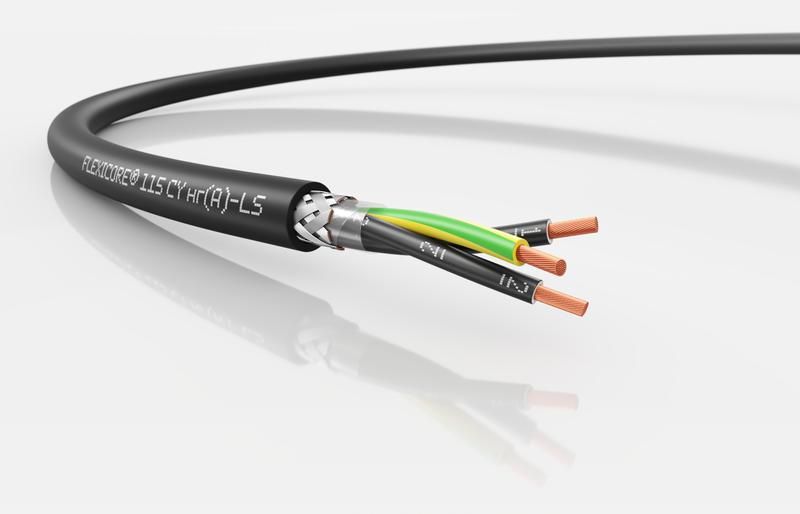

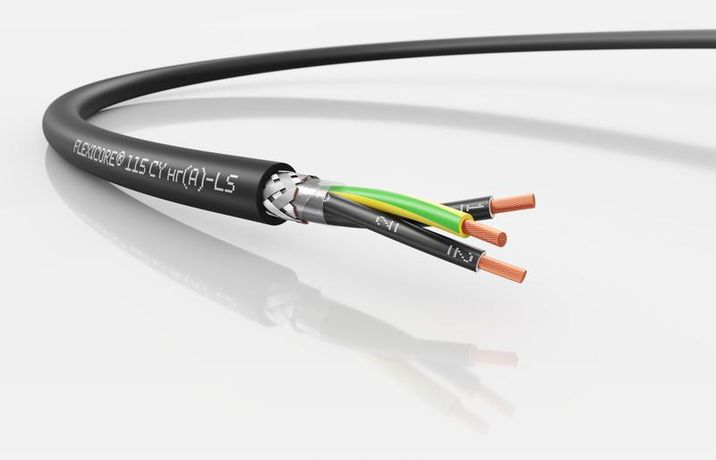

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 3G1.5 - 3120001470 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 3G1.5 от бренда LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения приборов в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 3G1.5 используется для передачи энергии и сигналов в стационарных и слегка подвижных системах. Применяется в промышленных установках: на станках, конвейерах, сборочных линиях, в системах управления, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и агрессивных средах. Маркировка соответствует требованиям VDE 0293-1 и ГОСТ 31947.

Технические характеристики

• Напряжение: 500 В переменного тока
• Количество жил: 3 (включая защитный провод PE)
• Сечение жил: 1,5 мм2
• Материал жил: мягкая многопроволочная медь (класс 5 по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Изоляция: ПВХ пластикат
• Экран: металлический, обеспечивает помехозащищённость
• Оболочка: чёрная, негорючая, с низким выделением дыма
• Диаметр: 7,8 мм
• Температура эксплуатации: от –50 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (т.е. мин. 31,2 мм) при стационарной укладке
• Гарантийный срок: 24 месяца
• Климатическое исполнение: У1, У2, У3 - для работы в закрытых и открытых помещениях

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 3G1.5 совместим с клеммниками, разъёмами и зажимами, рассчитанными на жилы 1,5 мм2. Для надёжного контакта используйте наконечники типа “штыревые” или “вилочные”, подходящие по размеру. Экран необходимо заземлить на одном конце - обычно на стороне распределительного щита - чтобы избежать циркуляции токов замыкания. Не допускается перегибать кабель менее чем на 31,2 мм - это повредит экран и изоляцию. При прокладке в каналах или лотках соблюдайте минимальный радиус изгиба даже при временной нагрузке.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое выделение дыма: снижает риск задымления при возгорании
• Заземление: третья жила - защитный провод PE, цветовая маркировка жил - цифровая (черные жилы с белыми цифрами)
• Экологичность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Тестовое напряжение: 4 кВ - гарантирует высокую изоляционную прочность

Преимущества

• Высокая гибкость благодаря жилам 5 класса - удобен при монтаже в плотных пространствах
• Экран защищает от электромагнитных помех - идеален для чувствительных контроллеров и датчиков
• Устойчив к низким температурам - сохраняет эластичность при –50 C
• Негорючая и малодымная оболочка - безопасен для помещений с людьми и ценным оборудованием
• Российское производство - доступна локальная техническая поддержка и запасы

Ограничения применения

• Не предназначен для постоянного движения - не подходит для кабельных цепей, шлейфов или мобильных механизмов
• Не рекомендован для прямого земляного монтажа без защиты в трубах или лотках
• ПВХ-оболочка теряет прочность при длительном воздействии прямого солнечного света - для наружной прокладки требуется дополнительная защита (например, кабель-каналы)
• Не использовать в местах с частыми механическими ударами или abrasion - требует крепления и защиты

Примеры использования

• Подключение ЧПУ-станков и роботов к пультам управления
• Прокладка сигнальных линий между датчиками и PLC в пищевой промышленности
• Освещение в холодильных камерах и на открытых площадках
• Питание насосов, вентиляторов и компрессоров в производственных цехах
• Монтаж системы аварийного освещения в офисных и производственных зданиях

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает помехозащищённость
• При прокладке нескольких кабелей FLEXICORE 115 CY нг(А)-LS 3G1.5 рядом - соблюдайте интервал не менее 10–15 см от силовых линий выше 500 В
• Для наружной прокладки используйте кабельные каналы с UV-защитой - ПВХ со временем хрупче под прямыми лучами
• Жилы имеют цифровую маркировку: номера указаны на изоляции, что упрощает идентификацию при подключении
• Храните катушки в сухом месте, избегайте перегибов и давления - это предотвращает деформацию жил и экрана
