Кабель универсальный FLEXICORE 115 CY нг(А)-LS 12G0.75 - 3120001529 LAPP

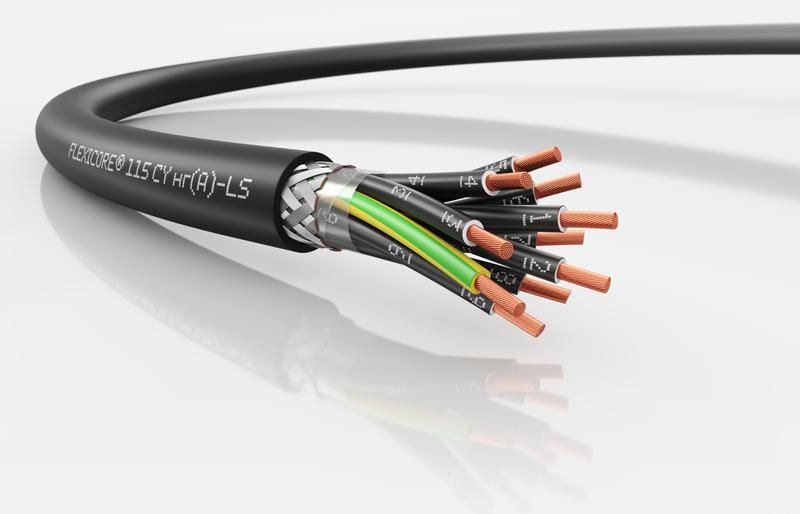

Кабель FLEXICORE 115 CY нг(А)-LS 12G0.75 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов. Маркировка FLEXICORE 115 CY нг(А)-LS 12G0.75 указывает на его основные параметры: 12 жил сечением 0,75 мм2, наличие заземляющего провода и экрана.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 12G0.75 используется для передачи энергии и сигналов в условиях повышенных требований к безопасности и надёжности. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в щитах управления, для подключения датчиков, приводов и электроинструмента. Подходит как для внутренней, так и для наружной прокладки - благодаря устойчивости к температурным перепадам и влаге. Экранирование снижает помехи, что делает его идеальным для чувствительных цепей управления и связи.

Технические характеристики

• Сечение жил: 0,75 мм2 - обеспечивает токовую нагрузку до 10 А (при нормальных условиях)
• Количество жил: 12, включая жилу заземления (PE) - позволяет передавать питание и сигналы одновременно
• Материал жил: медь, многопроволочная конструкция (класс 5 по IEC 60228) - повышает гибкость и долговечность при изгибах
• Изоляция: ПВХ пластикат - устойчива к механическим воздействиям и химическим агрессивным средам
• Экран: металлический (плетёнка) - защищает от электромагнитных помех
• Оболочка: чёрная, ПВХ, негорючая (нг(А)) - не распространяет горение, низкое выделение дыма (LS)
• Напряжение: 500 В переменного тока - рассчитан на бытовые и промышленные сети
• Температура эксплуатации: от –50 C до +80 C - работает в суровых климатических условиях
• Диаметр: 10,6 мм - компактный размер для плотной укладки в каналах и лотках
• Минимальный радиус изгиба: 4×диаметр (≈42,4 мм) - допускает монтаж в ограниченном пространстве
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами - соответствие VDE 0293-1 и ГОСТ 31947, удобна для идентификации
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 12G0.75 совместим с клеммниками, разъёмами и контактами, рассчитанными на медные жилы сечением 0,75 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или перелома. Напряжение испытания 4 кВ гарантирует высокую изоляционную прочность, но рабочее напряжение остаётся 500 В. При прокладке в трассах соблюдайте минимальный радиус изгиба - 42,4 мм. Экран необходимо заземлить на обоих концах для эффективной защиты от помех. Не рекомендуется использовать в местах постоянного изгиба - кабель предназначен для стационарного монтажа или движения с малой частотой.

Безопасность и стандарты

• Огнестойкость: соответствует EN 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое выделение дыма (LS): минимизирует риск задымления при возгорании
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - можно применять на открытом воздухе и в помещениях с высокой влажностью
• Жилы маркированы по VDE 0293-1 и ГОСТ 31947 - обеспечивают единый стандарт распознавания

Преимущества

• Высокая устойчивость к температурным колебаниям - надёжно работает в холодных ангарах и нагреваемых корпусах
• Экран снижает влияние электромагнитных помех - важен для точных измерений и цифровых систем
• Заземляющая жила встроена - исключает необходимость прокладывать отдельный PE-провод
• Удобная цветовая маркировка - экономит время при подключении и обслуживании
• Произведён в России - сокращены логистические цепочки, гарантирована сертифицированная продукция

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа TPE или SPT
• Не следует прокладывать в контакте с маслом, бензином или растворителями - ПВХ оболочка не устойчива к органическим жидкостям
• Максимальная температура +80 C - не применяйте рядом с источниками тепла выше этого значения
• Не рекомендован для прокладки в земле без защитной трубки - отсутствует броня и водоотталкивающий слой
• При температуре ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом

Примеры использования

• Подключение контроллеров и датчиков на конвейерной линии
• Прокладка в шкафах управления заводских автоматизированных систем
• Питание светильников и розеток в холодильных камерах
• Связь между пультом управления и приводами в цехах с высоким уровнем ЭМИ
• Монтаж в наружных распределительных пунктах при климатическом исполнении У3

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 42,4 мм - иначе повредится экран и изоляция
• При оконцевании жил используйте наконечники, подходящие для многопроволочных жил - не забудьте пропаять или обжать
• Экран обязательно заземлите на стороне источника и на стороне приёмника - иначе эффект будет минимальным
• При прокладке в одной трассе с мощными кабелями - отделяйте FLEXICORE 115 CY нг(А)-LS 12G0.75 хотя бы на 10–15 см, чтобы избежать наводок
• Храните в сухом месте при температуре от –10 до +30 C - длительное хранение при экстремальных температурах снижает срок службы
