Кабель универсальный FLEXICORE 115 CY нг(А)-LS 7G2.5 - 3120001531 LAPP

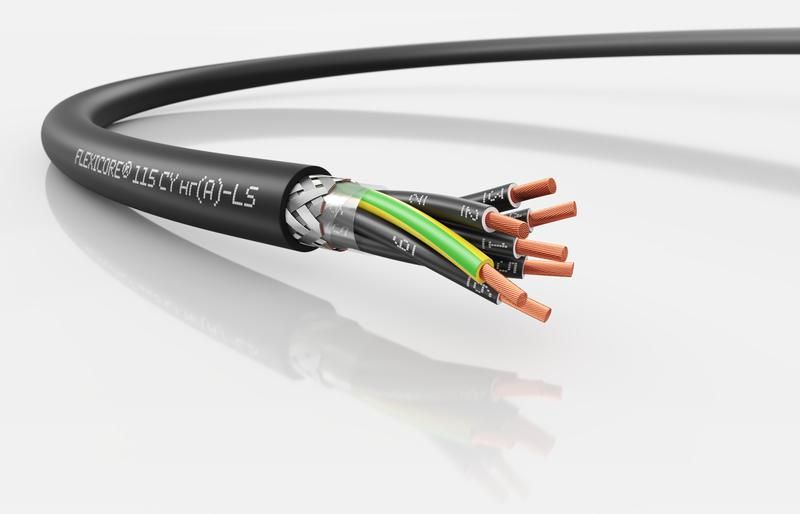

Кабель FLEXICORE 115 CY нг(А)-LS 7G2.5 от бренда LAPP - экранированный силовой и контрольный кабель с семью медными жилами сечением 2,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, систем автоматизации и освещения, работает в широком температурном диапазоне и обеспечивает безопасную работу даже при возгорании благодаря негорючести и низкому дымовыделению.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 7G2.5 используется для передачи энергии и сигналов в условиях повышенных требований к безопасности и надёжности. Применяется в промышленных установках: на станках, конвейерах, сборочных линиях, в системах управления, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в помещениях с сухой или влажной средой, на открытых площадках. Маркировка соответствует требованиям VDE 0293-1 и ГОСТ 31947, что упрощает идентификацию жил при монтаже.

Технические характеристики

• Номинальное напряжение: 500 В
• Количество жил: 7 (включая защитный проводник PE)
• Сечение каждой жилы: 2,5 мм2
• Материал жил: многопроволочная медь (5 класс гибкости по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Изоляция: ПВХ пластикат
• Экран: металлический, для защиты от помех
• Оболочка: чёрная, ПВХ, с низким выделением дыма (LS)
• Наружный диаметр: 12,4 мм
• Температура эксплуатации: от –50 C до +80 C
• Минимальный радиус изгиба: 4 × наружный диаметр (т.е. мин. 49,6 мм) при стационарной прокладке
• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение в групповой прокладке)
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 7G2.5 совместим с типовыми клеммами, разъёмами и шинами, рассчитанными на токи до 20 А (при нормальных условиях). Для подключения используйте наконечники, подходящие по сечению 2,5 мм2 и количеству проволочек. Экран необходимо заземлить на одном конце (обычно на стороне распределительного щита) для эффективной защиты от электромагнитных помех. Не рекомендуется применять для частого изгибания - кабель предназначен для стационарной прокладки или движения с малой частотой. Минимальный радиус изгиба 49,6 мм соблюдается при монтаже и фиксации.

Безопасность и стандарты

• Не распространяет горение при групповой прокладке - EN 60332-3-22
• Низкое выделение дыма и токсичных веществ - LS (Low Smoke)
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и других опасных веществ
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - допущен к использованию на открытом воздухе и в помещениях с высокой влажностью
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для чувствительных цепей управления и связи
• Многопроволочные жилы обеспечивают хорошую гибкость при минимальном радиусе изгиба
• Чёрная оболочка с белой маркировкой ускоряет идентификацию жил при монтаже и обслуживании
• Устойчивость к перепадам температур - от –50 C до +80 C позволяет использовать в суровых климатических условиях
• Негорючесть и низкое дымовыделение повышают безопасность в закрытых и людных зонах

Ограничения применения

• Не предназначен для постоянного механического перемещения - не заменяет гибкий кабель типа TPE или PUR
• Запрещено прокладывать в контакте с маслом, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива к таким воздействиям
• Не следует прокладывать в местах с риском механических повреждений без дополнительной защиты (например, в трубах или каналах)
• При температуре ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом

Примеры использования

• Подключение ЧПУ-станков и роботов в цехах
• Прокладка в распределительных щитах промышленных объектов
• Питание датчиков, сервоприводов и контроллеров в автоматизированных линиях
• Осветительные сети на открытых площадках, в холодильных камерах, на складах
• Монтаж в системах пожарной сигнализации и оповещения

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 49,6 мм - иначе повредится изоляция и экран
• Экран обязательно заземлите на одной стороне (лучше - на входе в щит), чтобы избежать контурных токов
• При прокладке в пучках используйте кабельные каналы или лотки - это продлит срок службы и упростит обслуживание
• При работе в условиях низких температур (–30 C и ниже) нагрейте кабель до комнатной температуры перед изгибом
• Для удобства идентификации жил используйте цветовые метки согласно маркировке: каждая жила имеет номер, а защитный проводник - желто-зелёный цвет (по стандарту)
