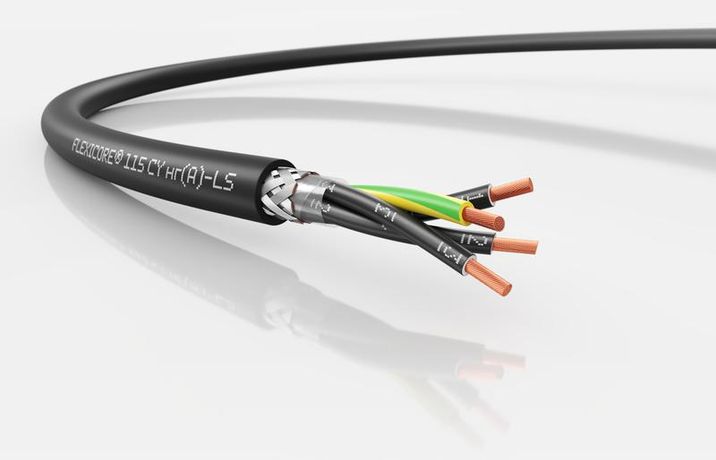

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 4G0.5 - 3120001447 LAPP

Кабель нг(А)-LS 4G0.5 марки FLEXICORE 115 CY нг(А)-LS от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 0,5 мм2, предназначенный для стационарной прокладки в условиях повышенных требований к безопасности и надежности. Подходит для промышленного монтажа, управления оборудованием и подключения измерительных приборов.

Назначение и область применения

Кабель нг(А)-LS 4G0.5 используется там, где важна безопасность при возгорании и устойчивость к воздействию окружающей среды. Он применяется в системах управления, автоматизации, освещении, на производственных линиях, в щитах и шкафах, а также для подключения электроинструмента и измерительных устройств. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и агрессивных средах. Маркировка соответствует требованиям VDE 0293-1 и ГОСТ 31947.

Технические характеристики

• Количество жил: 4 (включая защитный проводник PE)
• Сечение жил: 0,5 мм2
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228 / VDE 0295)
• Изоляция: ПВХ пластикат
• Оболочка: черная, негорючая, с низким выделением дыма
• Экран: да, металлический, обеспечивает помехозащищенность
• Напряжение: 500 В переменного тока
• Температурный диапазон: от –50 C до +80 C
• Наружный диаметр: 6,8 мм
• Минимальный радиус изгиба: 4 × диаметр (т.е. мин. 27,2 мм) при стационарной прокладке
• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение в пучках)
• Электрическая прочность: тестовое напряжение 4 кВ
• Маркировка жил: цифровая, черная жила с белыми цифрами
• Соответствие нормам: REACH, RoHS, ТР ЕАЭС 037/2016, без свинца
• Климатическое исполнение: У1, У2, У3 (для открытых площадок и помещений с высокой влажностью)

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS совместим с клеммами, разъемами и зажимами, рассчитанными на медные жилы сечением 0,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Экран необходимо заземлить на одном конце (обычно на стороне управления) для эффективной защиты от электромагнитных помех. Прокладка в каналах, лотках и трубах возможна без ограничений. Не предназначен для частого изгибания или движения - только стационарное применение или с ограниченной подвижностью.

Безопасность и стандарты

Кабель нг(А)-LS 4G0.5 прошел сертификацию по европейскому стандарту EN 60332-3-22, что гарантирует, что он не будет поддерживать горение в группе кабелей. Низкое выделение дыма снижает риск задымления при пожаре, повышая шансы на эвакуацию. Соответствие RoHS, REACH и ТР ЕАЭС 037/2016 означает отсутствие опасных веществ, включая свинец. Защитный провод заземления (PE) выполнен в составе четырех жил - соблюдены требования по защите от поражения током.

Преимущества

• Высокая механическая прочность благодаря плотной конструкции и качественной ПВХ-оболочке
• Устойчивость к широкому температурному диапазону - работает даже в холодных регионах
• Экран предотвращает влияние внешних помех на сигналы управления
• Негорючесть и малое дымообразование обеспечивают безопасность в закрытых и людных помещениях
• Цифровая маркировка жил ускоряет монтаж и исключает ошибки при подключении
• Производство в России - гарантированное качество и доступность запасов

Ограничения применения

Не следует использовать кабель FLEXICORE 115 CY нг(А)-LS в условиях постоянного движения, трения или частого изгиба - он не предназначен для гибких цепей или мобильных механизмов. Минимальный радиус изгиба 4×D - это предел; превышение вызывает повреждение изоляции и экрана. Также не рекомендован для прямого контакта с маслом, растворителями или агрессивными химикатами - материал оболочки не устойчив к таким воздействиям. Не применяйте в качестве основного силового кабеля для нагрузок выше 500 В или токов более 10 А без расчета теплового режима.

Примеры использования

• Подключение контроллеров и датчиков на конвейерных линиях
• Прокладка в распределительных щитах заводских объектов
• Связь между пультом управления и насосным оборудованием
• Освещение в производственных цехах с повышенными требованиями к пожарной безопасности
• Монтаж системы автоматизации в лабораториях и медицинском оборудовании

Практические советы

• Перед монтажом проверьте целостность экрана - поврежденный экран снижает помехозащищенность
• Заземление экрана выполняйте только на одной стороне (чаще всего - на стороне управления), чтобы избежать контурных токов
• При прокладке в местах с высокой влажностью используйте герметичные вводы и муфты
• Длина участков до 100 метров обычно не требует усиления - при больших расстояниях проверьте потери напряжения
• При использовании в холодном климате не изгибайте кабель ниже –20 C - материал становится менее эластичным
• Храните бухты в сухом месте, избегая прямого солнечного света - длительное UV-воздействие снижает долговечность оболочки
