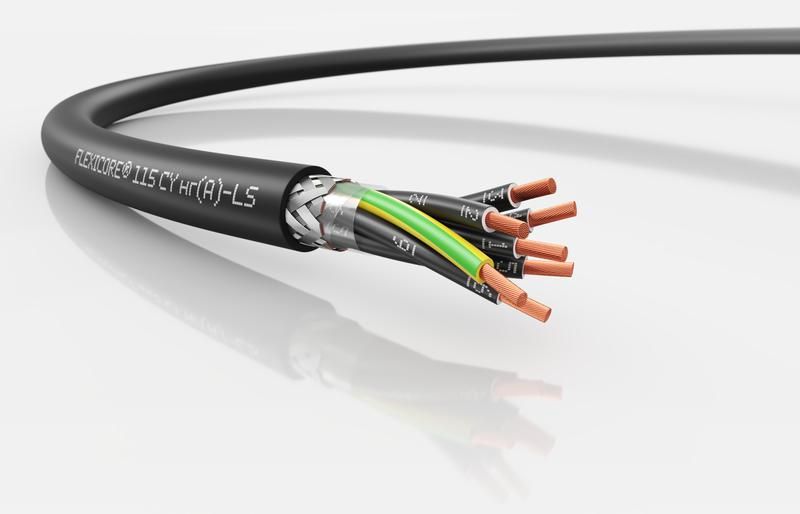

Кабель FLEXICORE 115 CY нг(А)-LS 7G1.5 от LAPP - экранированный силовой и контрольный кабель с семью медными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения приборов в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 7G1.5 используется для передачи энергии и сигналов в промышленных системах. Применяется в качестве силового и контрольного кабеля для прокладки как внутри помещений, так и на улице. Подходит для монтажа на станках, конвейерах, производственных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Экранирование обеспечивает устойчивость к помехам, что важно для чувствительных цепей управления и связи.

Технические характеристики

• Напряжение: 500 В переменного тока
• Количество жил: 7 (включая жилу заземления)
• Сечение каждой жилы: 1,5 мм2
• Материал жил: многопроволочная медь (класс 5 гибкости по IEC 60228, VDE 0295, ГОСТ 22483)
• Изоляция: ПВХ пластикат
• Оболочка: черная, ПВХ, с низким выделением дыма (LS)
• Экран: металлический, обеспечивает защиту от электромагнитных помех
• Диаметр кабеля: 9,8 мм
• Температура эксплуатации: от –50 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (т.е. не менее 39,2 мм) при стационарной прокладке
• Маркировка жил: цифровая, черная основа с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)
• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение при групповой прокладке)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 7G1.5 совместим с типовыми клеммниками, разъемами и зажимами для жил сечением 1,5 мм2. Для надежного контакта используйте наконечники типа “штыревые” или “вилочные”, подходящие по размеру. Монтаж допускается в кабель-каналах, лотках, трубах, а также на открытых поверхностях. Не рекомендуется применять для частого изгибания или движения - кабель рассчитан на стационарную работу или ограниченную подвижность. При прокладке соблюдайте минимальный радиус изгиба 39,2 мм. Наличие экрана требует правильного заземления: оплетку экрана необходимо подсоединить к шине заземления на одном конце (обычно на стороне источника питания).

Безопасность и стандарты

• Не содержит свинец и другие запрещенные вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Низкое выделение дыма (LS) снижает риск задымления при возгорании
• Огнестойкость EN 60332-3-22 гарантирует, что кабель не будет способствовать распространению пламени при групповой прокладке
• Климатическое исполнение У1, У2, У3 - позволяет использовать кабель в условиях повышенной влажности, перепадов температур и на открытом воздухе
• Тестовое напряжение 4 кВ - повышает надежность изоляции при высоких нагрузках

Преимущества

• Многопроволочная жила обеспечивает хорошую гибкость при сохранении прочности
• Экран защищает от электромагнитных помех - важен для точных измерений и управления
• Черная оболочка с низким дымовыделением безопасна в закрытых пространствах
• Широкий температурный диапазон (-50…+80 C) делает кабель пригодным для холодных регионов и нагретых зон оборудования
• Цифровая маркировка жил ускоряет монтаж и диагностику
• Производство в России - доступность запасов и сервиса

Ограничения применения

• Не предназначен для постоянного механического движения (например, в кабель-трассах с частым изгибом)
• Не следует прокладывать в местах с риском механических повреждений без защиты (труб, каналов)
• Запрещено использование в средах с воздействием масел, растворителей или агрессивных химикатов - ПВХ-оболочка не устойчива к таким средам
• Экран требует обязательного заземления; без него эффективность защиты снижается
• Не применяется для подземной прокладки без дополнительной брони или защитной оболочки

Примеры использования

• Подключение датчиков и сервоприводов на автоматических линиях
• Прокладка в распределительных щитах заводских цехов
• Освещение в холодильных камерах и наружных светильниках
• Питание CNC-станков и промышленных роботов
• Связь между контроллерами и исполнительными устройствами в системах АСУ ТП

Практические советы

• Перед монтажом проверьте целостность экрана - поврежденная оплетка снижает защиту от помех
• При прокладке нескольких кабелей рядом соблюдайте интервалы, чтобы избежать взаимного влияния
• Для удобства идентификации используйте цветовые метки на концах жил согласно маркировке
• При работе в условиях низких температур (+5 C и ниже) прогрейте кабель перед изгибом, чтобы избежать трещин в изоляции
• Не перегружайте жилы выше 16 A - даже при 1,5 мм2 длительный ток лучше ограничивать 10–12 A для безопасности
• Храните кабель в сухом месте, избегая прямого солнечного света - долгосрочное UV-воздействие может ухудшить свойства оболочки
