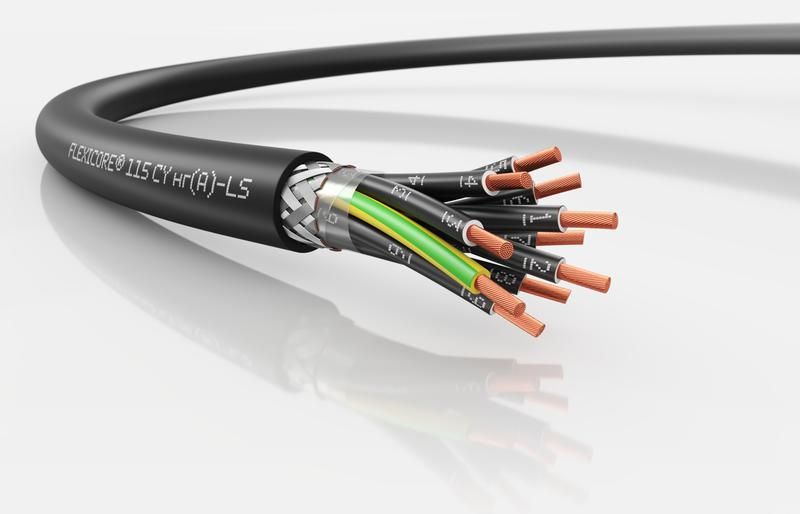

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 12G1.0 - 3120001468 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 12G1.0 от LAPP - экранированный силовой и контрольный кабель с многопроволочными медными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и электроснабжения в условиях повышенных требований к безопасности и надежности.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 12G1.0 используется для передачи энергии и сигналов в стационарных системах и там, где требуется минимальная подвижность - например, при подключении станков, конвейеров, пультов управления, измерительных приборов и электроинструментов. Применяется как внутри помещений, так и на улице благодаря климатическому исполнению У1–У3.1. Подходит для осветительных сетей, промышленных линий и распределительных щитов.

Технические характеристики

• Сечение жилы: 1 мм2 - обеспечивает токовую нагрузку до 16 А при температуре +30 C
• Количество жил: 12 - включает жилу заземления (PE), цветовая маркировка по VDE 0293-1 и ГОСТ 31947 (цифровая, черные жилы с белыми цифрами)
• Материал жил: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228/VDE 0295)
• Изоляция: ПВХ пластикат - устойчив к механическим воздействиям и химическим агрессивным средам
• Экран: металлический - снижает помехи, защищает сигналы от внешних ЭМИ
• Оболочка: черная, ПВХ с низким выделением дыма (LS) - безопасна при возгорании
• Напряжение: 500 В переменного тока - допустимо для бытовых и промышленных цепей
• Температура эксплуатации: от –50 C до +80 C - работает в холодных и жарких условиях
• Диаметр: 12,1 мм - компактная форма для плотной укладки в каналах и лотках
• Минимальный радиус изгиба: 4×диаметр = 48,4 мм - соблюдайте при прокладке
• Огнестойкость: соответствие EN 60332-3-22 - не распространяет горение при групповой прокладке
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 12G1.0 совместим с стандартными клеммниками, разъемами и контактами для медных жил сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в трубах и лотках учитывайте диаметр 12,1 мм и минимальный радиус изгиба 48,4 мм. Экран необходимо заземлить на обоих концах через специальные зажимы или шины - иначе эффективность защиты снижается.

Безопасность и стандарты

• Не содержит свинец и другие запрещенные вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Низкое выделение дыма (LS) - повышает видимость при эвакуации и снижает риск отравления
• Огнестойкость EN 60332-3-22 - прошел испытание на нераспространение пламени при групповой прокладке
• Маркировка жил по VDE 0293-1 и ГОСТ 31947 - исключает ошибки при подключении

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для чувствительных контроллеров и датчиков
• Жилы класса 5 обеспечивают хорошую гибкость даже при многожильном исполнении
• ПВХ-оболочка устойчива к ультрафиолету, влаге и перепадам температур - долговечен на открытом воздухе
• Заземляющая жила встроена - не нуждается в дополнительном проводе
• Производство России - гарантия доступности запасов и сервисной поддержки

Ограничения применения

• Не предназначен для постоянной подвижности - не применяйте в кабельных трассах с частыми изгибами (например, в мобильных механизмах)
• Не рассчитан на высокие импульсные нагрузки выше 500 В - для частотных преобразователей нужны специализированные кабели
• При температурах ниже –50 C возможна потеря эластичности - проверьте условия хранения и монтажа
• Не рекомендован для прямого бетонирования без защитной гофры - изоляция не предназначена для механического давления от массы бетона

Примеры использования

• Подключение ЧПУ-станков и роботов в сборочных цехах
• Прокладка сигнальных линий между пультами управления и датчиками уровня
• Электроснабжение светильников на открытых площадках и в ангарах
• Монтаж внутренних сетей в производственных зданиях с высокими требованиями к пожарной безопасности
• Питание портативных электроинструментов в стационарных рабочих местах

Практические советы

• Перед монтажом проверьте целостность экрана - поврежденный экран теряет защитную функцию
• При прокладке в одном канале с другими кабелями соблюдайте интервалы - избегайте перегрева
• Используйте кабельные муфты и переходники с IP65+ при выходе на улицу
• Для длинных участков (>50 м) учтите потери напряжения - при 12 жилах × 1 мм2 возможны значительные потери при больших токах
• Храните катушки в сухом месте при температуре от –10 до +30 C - предотвращает деформацию изоляции
