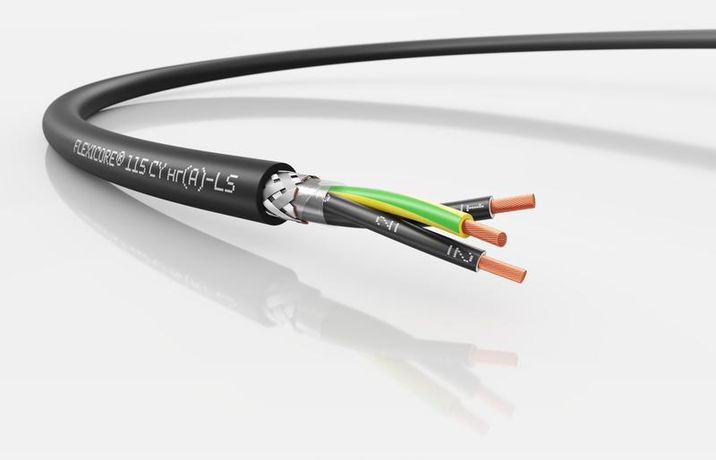

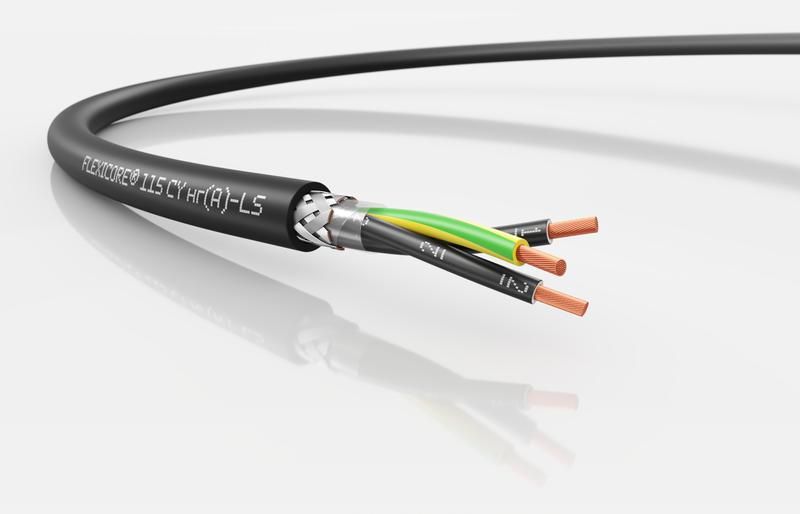

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 3G0.5 - 3120001446 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.5 от бренда LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 0,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов. Артикул 3120001446.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.5 используется для передачи энергии и сигналов в условиях повышенных требований к безопасности и надёжности. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в щитах управления, для подключения датчиков, реле, контроллеров и электроинструмента. Подходит как для внутренней, так и для наружной прокладки - благодаря устойчивости к перепадам температур и влаге.

Технические характеристики

• Количество жил: 3 (включая жилу заземления)
• Сечение жил: 0,5 мм2
• Материал жил: мягкая многопроволочная медь (5 класс гибкости по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Изоляция: ПВХ пластикат
• Экран: металлический, обеспечивает помехозащищённость
• Оболочка: чёрная, негорючая, с низким выделением дыма (LS)
• Напряжение: 500 В переменного тока
• Температура эксплуатации: от –50 C до +80 C
• Диаметр кабеля: 6,4 мм
• Минимальный радиус изгиба: 4 × диаметр (т.е. мин. 25,6 мм) при стационарной прокладке
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.5 совместим с типовыми клеммниками, разъёмами и зажимами для жил 0,5 мм2. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перекручивания или повреждения экрана. Экран необходимо заземлить на обоих концах для эффективной защиты от электромагнитных помех. Монтаж возможен в кабель-каналах, лотках, трубах, а также на открытых трассах. Не рекомендуется протягивать через слишком узкие каналы - минимальный радиус изгиба 25,6 мм должен соблюдаться даже при натяжении.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение при групповой прокладке)
• Низкое выделение дыма: LS - снижает риск задымления при возгорании
• Заземление: наличие защитной жилы PE
• Экологичность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - для работы в помещениях и на открытом воздухе
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)

Преимущества

• Экран защищает слаботочные цепи от помех - идеально для связи и управления оборудованием
• Многопроволочная жила обеспечивает высокую гибкость при сохранении долговечности
• Устойчивость к широкому диапазону температур позволяет использовать в холодильных камерах и на улице
• Негорючая и малодымная оболочка снижает риски при авариях
• Цифровая маркировка жил ускоряет монтаж и диагностику
• Произведён в России - гарантия качества и доступность запаса

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур или кабель типа TPE
• Не следует применять в местах с частыми механическими нагрузками, ударными воздействиями или перегибами
• Не рекомендован для прямого закапывания в почву - требуется защита в трубах или каналах
• При температурах ниже –50 C материал становится хрупким - необходим предварительный прогрев перед изгибом
• Не подходит для прокладки рядом с источниками открытого пламени или раскалённых поверхностей

Примеры использования

• Подключение датчиков давления и температуры к ПЛК на производстве
• Прокладка сигнальных линий между станцией управления и насосным узлом
• Монтаж осветительных цепей в холодильном цеху
• Питание пневматических клапанов и реле в системах автоматизации
• Связь между модулями управления и кнопочными пунктами на конвейере

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран теряет защитную функцию
• При использовании в сырых помещениях убедитесь, что концы кабеля герметично закрыты
• Для удобства прокладки в лотках выбирайте кабели с одинаковым цветом оболочки - упрощается идентификация
• При необходимости отрезать кабель - используйте острые ножницы, чтобы не деформировать жилы
• Учитывайте посадочный диаметр 6,4 мм при выборе кабельных проходок и муфт
• Храните в сухом месте при температуре от –10 до +30 C - длительное хранение при экстремальных температурах влияет на эластичность изоляции
