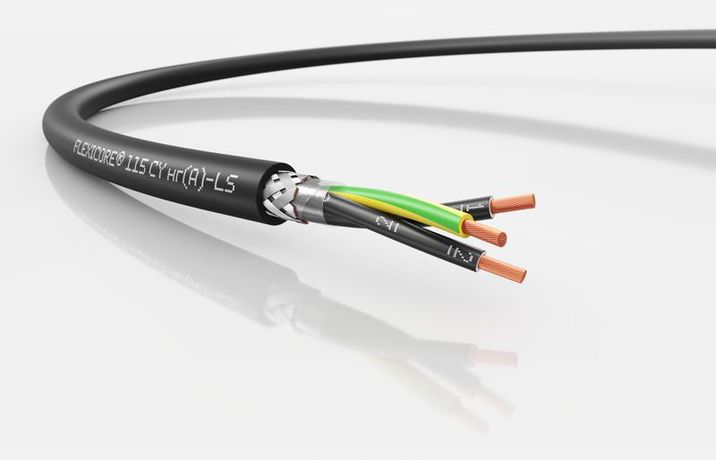

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 3G0.75 - 3120001524 LAPP

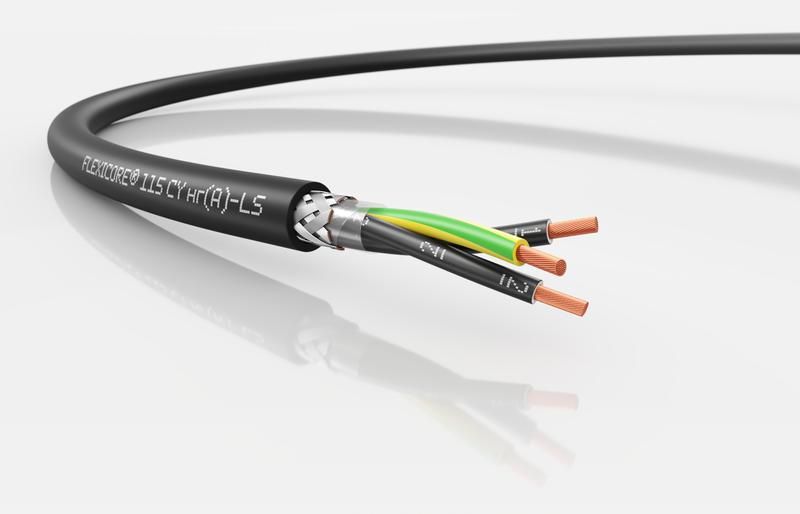

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.75 от бренда LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения приборов в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.75 используется для передачи энергии и сигналов в стационарных и слегка подвижных системах. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, системах автоматизации, осветительных сетях, а также для подключения измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - благодаря устойчивости к перепадам температур и влаге.

Технические характеристики

• Номинальное напряжение: 500 В
• Количество жил: 3 (включая защитный проводник PE)
• Сечение жилы: 0,75 мм2
• Материал жилы: мягкая многопроволочная медь (класс 5 по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Оболочка: ПВХ пластикат, цвет - чёрный
• Наружный диаметр: 6,8 мм
• Экран: есть (металлический, обеспечивает помехозащиту)
• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение в групповой прокладке)
• Низкое выделение дыма: да (при возгорании образуется минимальное количество токсичных веществ)
• Температура эксплуатации: от –50 C до +80 C
• Минимальный радиус изгиба: 4 × наружный диаметр (т.е. мин. 27,2 мм) при стационарной прокладке
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами (соответствует VDE 0293-1 и ГОСТ 31947)
• Гарантийный срок: 24 месяца
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - допущена эксплуатация на открытом воздухе и во влажных помещениях

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 3G0.75 совместим с типовыми клеммами, разъёмами и зажимами для проводов сечением 0,75 мм2. Для надёжного соединения используйте наконечники типа “штыревые” или “вилочные”, подходящие по диаметру жилы. Монтаж возможен в кабель-каналах, лотках, трубах, а также на открытых поверхностях. Экран необходимо заземлить на обоих концах для эффективной защиты от электромагнитных помех. Не рекомендуется применять в условиях постоянного изгибания - кабель рассчитан на ограниченную подвижность, а не на частую мобильность.

Безопасность и стандарты

• Соответствует EN 60332-3-22 - не поддерживает распространение пламени при групповой прокладке
• Низкое выделение дыма - снижает риск задымления при пожаре
• Не содержит свинец и другие запрещённые токсины
• Соответствует директивам REACH, RoHS и ТР ЕАЭС 037/2016
• Испытательное напряжение: 4 кВ (повышенная безопасность изоляции)

Преимущества

• Медные многопроволочные жилы обеспечивают высокую гибкость и долговечность при монтаже
• Экран защищает от электромагнитных помех - идеально для чувствительных цепей управления и связи
• Узкий наружный диаметр (6,8 мм) позволяет экономить место в кабельных трассах
• ПВХ-оболочка устойчива к механическим воздействиям, маслам и химически активным средам
• Высокая термостойкость - работает в суровых климатических условиях, включая холодные регионы
• Цифровая маркировка жил упрощает идентификацию и снижает вероятность ошибок при подключении

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий шнур или кабель с повышенной гибкостью (например, FLEXICORE 115 CYSY)
• Запрещено использовать в местах с постоянным контактом с открытым огнём или высокими температурами выше +80 C
• Не рекомендован для прямого закапывания в почву без дополнительной защиты (например, в гофре или трубе)
• При прокладке в плотных пучках требуется соблюдение норм по тепловому рассеиванию - перегрузка может вызвать перегрев

Примеры использования

• Подключение контроллеров и датчиков на автопроизводстве
• Прокладка в распределительных щитах заводских линий
• Питание светильников и осветительных устройств в холодильных камерах
• Связь между станком и пультом управления
• Монтаж в наружных электрощитах на объектах с суровым климатом

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 27,2 мм (4×6,8 мм). Нарушение приведёт к повреждению жил или экрана.
• Перед подключением проверьте целостность экрана и правильность заземления - особенно важно в промышленных средах с мощными частотными преобразователями.
• При прокладке в одном канале с другими кабелями оставляйте свободное пространство для теплоотвода - это продлит срок службы.
• Для удобства идентификации используйте маркировку жил: первая жила - L1 (цифра 1), вторая - L2 (цифра 2), третья - PE (защитный проводник, обычно без номера или с цифрой 0).
• Храните кабель FLEXICORE 115 CY нг(А)-LS 3G0.75 в сухом месте, избегая длительного воздействия УФ-лучей - даже при климатическом исполнении У3, прямое солнце может ускорить старение оболочки.
