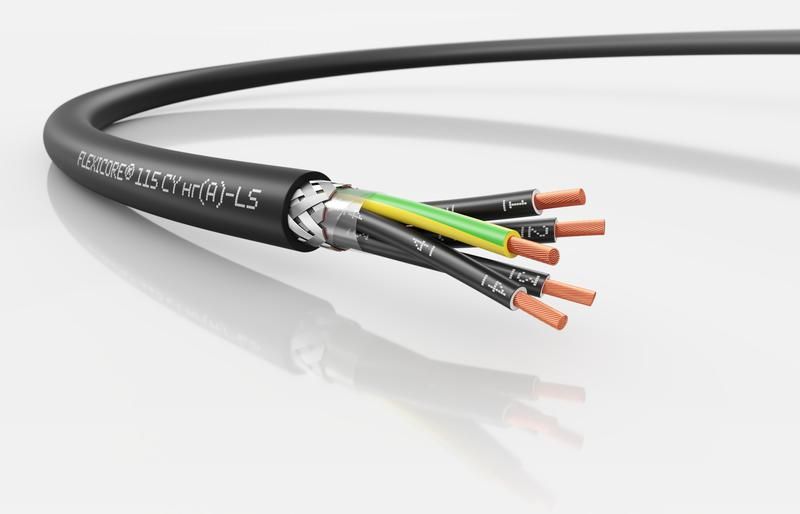

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 5G0.5 - 3120001449 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 5G0.5 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 0,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов. Артикул 3120001449.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 5G0.5 используется для передачи энергии и сигналов в условиях повышенных требований к безопасности и надёжности. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в щитах управления, для питания датчиков, реле и электроинструмента. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и уличных условиях благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Количество жил: 5 (включая жилу заземления)
• Сечение каждой жилы: 0,5 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Изоляция: ПВХ пластикат
• Экран: металлический, обеспечивает помехозащищённость
• Оболочка: чёрная, негорючая, с низким выделением дыма (LS)
• Напряжение: 500 В переменного тока
• Температурный диапазон: от –50 C до +80 C
• Диаметр кабеля: 7,3 мм
• Минимальный радиус изгиба: 4 × диаметр (т.е. мин. 29,2 мм) при стационарной прокладке
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 5G0.5 совместим с типовыми клеммниками, разъёмами и контактами для кабелей сечением 0,5 мм2. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перекручивания или повреждения экрана. Экран необходимо заземлить на одном конце (обычно на стороне управления) для эффективной защиты от электромагнитных помех. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто - при условии механической защиты от воздействия острых предметов.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение при групповой прокладке)
• Низкое выделение дыма: LS - снижает риск задыхания и улучшает видимость при возгорании
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Произведён в России, сертифицирован по российским и европейским нормам

Преимущества

• Экран защищает сигналы от помех - идеально для чувствительных цепей управления и связи
• Жилы 5 класса гибкости обеспечивают долгую службу даже при частых изгибах во время монтажа
• Негорючая и малодымная оболочка повышает безопасность в закрытых помещениях и плотных кабельных трассах
• Широкий температурный диапазон позволяет использовать кабель в холодных регионах и в технологических зонах с нагревом
• Цифровая маркировка жил ускоряет расключение и снижает вероятность ошибок при подключении

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур или кабель типа TPE
• Минимальный радиус изгиба 4×D - при более резком изгибе возможна деформация изоляции и экрана
• Не рекомендован для прямого бетонирования или контакта с агрессивными химикатами (масла, растворители)
• При прокладке на открытом воздухе требуется защита от УФ-излучения - лучше использовать в кабель-каналах или с дополнительным покрытием

Примеры использования

• Подключение энкодеров и датчиков положения на станках ЧПУ
• Прокладка сигнальных линий между пультом управления и приводами на конвейере
• Силовая разводка в распределительных щитах производственного цеха
• Питание светильников и розеток в холодильных камерах или на открытых площадках
• Монтаж системы автоматизации в пищевой промышленности - благодаря отсутствию токсичных компонентов

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран теряет защитную функцию
• При использовании в местах с высокой влажностью или на улице - обязательно герметизируйте входы в оборудование
• Для удобства расключения сохраняйте цветовую последовательность жил: жила заземления всегда имеет желто-зелёную изоляцию (по стандарту)
• Не перегружайте кабель - максимальный ток для 0,5 мм2 составляет около 4 А (зависит от способа прокладки); при длинных участках учтите потери напряжения
• Храните катушки в сухом месте, избегайте длительного воздействия прямого солнечного света
