Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G35 - 3120001549 LAPP

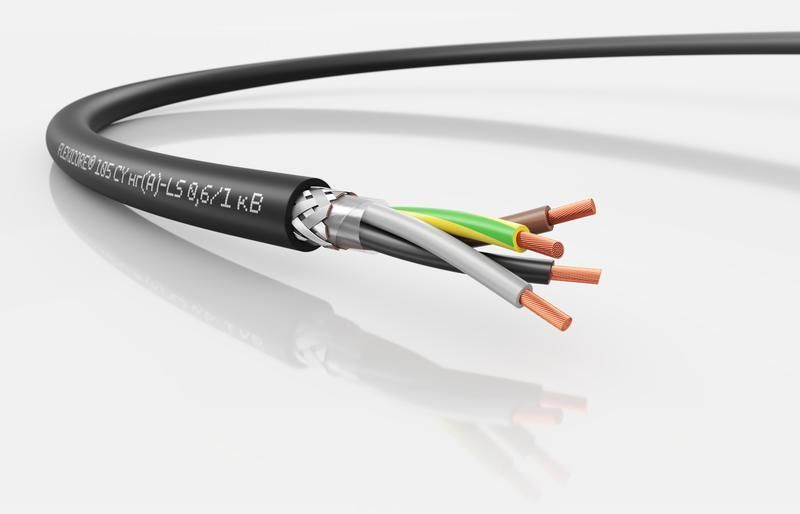

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G35 - экранированный силовой кабель российского производства от бренда LAPP, предназначенный для стационарной и слегка подвижной прокладки в промышленных условиях. Благодаря высокой гибкости, защите от возгорания и устойчивости к электромагнитным помехам, он подходит для сложных систем автоматизации, управления и энергоснабжения.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G35 используется там, где важна надёжность, безопасность и устойчивость к электромагнитным помехам. Подходит для:

• Прокладки в зданиях и на открытых участках - в траншеях, каналах, лотках, на кронштейнах;
• Подключения промышленного оборудования: станков, конвейеров, роботов;
• Питания серводвигателей, частотных преобразователей и чувствительной электроники;
• Систем автоматического управления, измерительных приборов и контрольных цепей;
• Установок с повышенными требованиями к EMC (электромагнитной совместимости).

Кабель можно использовать как в закрытых, так и в открытых помещениях - в том числе с высокой влажностью. Климатическое исполнение U1, U2, U3 позволяет применять его в суровых условиях.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 35 мм2 - обеспечивает пропускную способность для мощных нагрузок;
• Количество жил: 4 - три фазные + один защитный PE-проводник;
• Жила: многопроволочная, 5 класс гибкости по IEC 60228 - повышает долговечность при изгибах;
• Изоляция: ПВХ пластикат - устойчив к механическим воздействиям и химическим агрессивным средам;
• Экран: медная оплетка - снижает влияние внешних электромагнитных помех и предотвращает излучение;
• Оболочка: черная, негорючая (нг(A)), малодымная (LS) - не распространяет горение и выделяет мало дыма при нагреве;
• Наружный диаметр: 32,5 мм - важно при расчёте проходов в трубах и лотках;
• Макс. рабочая температура: 80 C - не рекомендуется длительная работа выше этого значения;
• Мин. радиус изгиба: 4×D = 130 мм - соблюдайте этот параметр при прокладке;
• Цвет маркировки жил: соответствие VDE 0293-1 и ГОСТ 31947 - синяя, коричневая, чёрная, жёлто-зелёная;
• Гарантия: 24 месяца - от производителя LAPP.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G35 совместим с типовыми клеммниками, разъёмами и зажимами для медных жил сечением 35 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Монтаж возможен вручную, без специальных устройств, но требует точного соблюдения минимального радиуса изгиба. Прокладка в одной трассе с другими кабелями допускается, но с учётом тепловыделения - не перегружайте каналы.

Безопасность и стандарты

• Огнестойкость: IEC 60332-3-22 - не распространяет горение в пучках;
• Экологическая безопасность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016;
• Тестовое напряжение: 4 кВ - гарантирует надёжность изоляции даже при кратковременных перегрузках;
• Стандарты жил: IEC 60228, VDE 0295, ГОСТ 22483 - обеспечивают однородность и качество проводника.

Преимущества

• Высокая гибкость благодаря жиле 5 класса - удобен при монтаже в плотных местах;
• Экран из медной оплетки - минимизирует помехи в системах автоматики и связи;
• Негорючая и малодымная оболочка - повышает безопасность в людных и закрытых помещениях;
• Устойчивость к влаге и перепадам температур - подходит для условий с высокой влажностью и на открытом воздухе;
• Цветовая маркировка по международному стандарту - исключает ошибки при подключении.

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шланговый кабель; максимальная подвижность - ограниченная;
• Запрещено использование при температурах ниже −40 C - материал становится хрупким;
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>80 C);
• Не применяется в контакте с маслом, растворителями и агрессивными химикатами - оболочка ПВХ не устойчива к таким веществам;
• Не рекомендован для прямого земляного монтажа без защиты (например, в бронированном кожухе).

Примеры использования

• Прокладка кабеля от частотного преобразователя к серводвигателю на конвейере;
• Питание системы управления CNC-станком через металлический лоток;
• Подключение датчиков и контроллеров в цехе с высоким уровнем электромагнитных помех;
• Монтаж освещения и розеток в производственном корпусе с повышенной влажностью;
• Связь между щитом управления и насосной станцией на открытом воздухе.

Практические советы

• Перед монтажом проверьте, что внутренний радиус изгиба не меньше 130 мм - иначе повредится экран и изоляция;
• При прокладке нескольких кабелей в одном лотке оставляйте воздушный зазор - это снижает риск перегрева;
• Для оконцевания жил используйте наконечники типа НШВИ-35 - они лучше фиксируются на многопроволочной меди;
• При работе на улице - обязательно используйте защитные коробы или трубы, чтобы продлить срок службы;
• Проверяйте целостность экрана перед запуском - обрыв экрана вызывает помехи в управляемых системах.
