Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G25 - 3120001512 LAPP

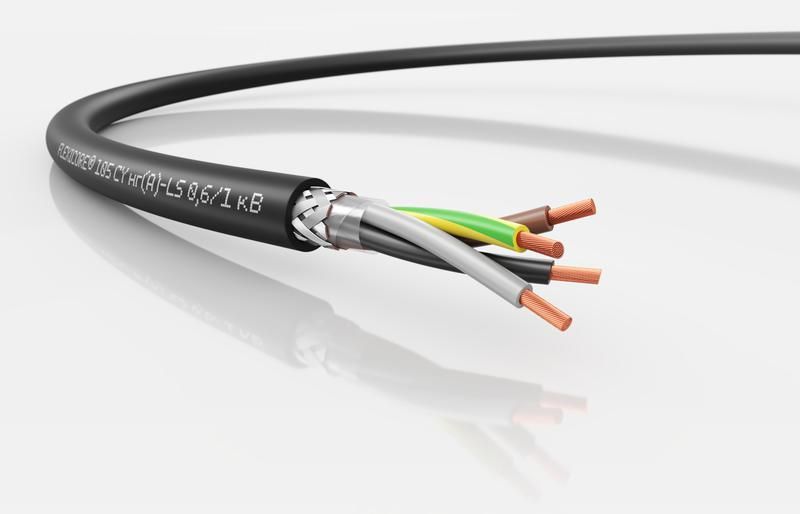

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G25 - экранированный силовой кабель российского производства от бренда LAPP, предназначенный для надёжного питания оборудования в условиях повышенных требований к безопасности и устойчивости к электромагнитным помехам. Подходит как для стационарной прокладки, так и для монтажа с ограниченной подвижностью.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G25 используется для передачи энергии и сигналов в промышленных системах. Применяется для питания электрооборудования, серводвигателей, контроллеров, измерительных приборов и электроинструментов. Подходит для прокладки внутри помещений и на открытом воздухе - в том числе в условиях высокой влажности, перепадов температур и наличия электромагнитных помех (ЭМС-критичные среды).

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 25 мм2 - обеспечивает пропускную способность для нагрузок до 120 А (при нормальных условиях).
• Количество жил: 4 - три фазные жилы + один защитный проводник PE (заземление).
• Жила: многопроволочная, 5 класс гибкости по IEC 60228 - повышает долговечность при изгибах и вибрациях.
• Изоляция: ПВХ пластикат - устойчив к механическим воздействиям и химическим агрессивным средам.
• Экран: наличие металлического экрана - снижает влияние внешних электромагнитных помех и предотвращает излучение собственных помех.
• Оболочка: черная, негорючая (нг(A)), малодымная (LS) - не распространяет горение и выделяет минимальное количество дыма при нагреве.
• Макс. температура проводника: 80 C - длительная рабочая температура; кратковременные перегрузки выше допускаются согласно режиму эксплуатации.
• Наружный диаметр: 29 мм - важный параметр для расчёта проходов в трубах и каналах.
• Минимальный радиус изгиба: 4×D = 116 мм - нельзя изгибать круче этого значения во время и после монтажа.
• Цвет маркировки жил: соответствие VDE 0293-1 и ГОСТ 31947 - синяя, коричневая, чёрная жилы + желто-зелёный PE.
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G25 совместим с стандартными клеммниками, контактами и зажимами для медных жил сечением 25 мм2. Для подключения используйте наконечники типа НШВИ-25 или аналогичные. Монтаж возможен в кабельных лотках, трубах, коробах, шахтах и на открытых трассах. Не рекомендуется прокладывать в контакте с острыми краями без защиты. При прокладке в земле требуется использование защитных кожухов или каналов.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Электробезопасность: тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при импульсных перегрузках.
• Экологическая безопасность: не содержит свинец, соответствует RoHS, REACH и ТР ЕАЭС 037/2016.
• Климатическое исполнение: У1, У2, У3 - работает при температурах от –40 C до +50 C, включая условия повышенной влажности и на открытом воздухе.

Преимущества

• Экран снижает уровень электромагнитных помех - идеально для чувствительных устройств (частотные преобразователи, PLC, датчики).
• Высокая гибкость жил 5 класса позволяет легко выполнять монтаж в плотных местах без повреждения проводников.
• Негорючая и малодымная оболочка (нг(A)-LS) повышает безопасность в закрытых помещениях и общественных зонах.
• Стандартная цветовая маркировка жил исключает ошибки при подключении.
• Увеличенный запас прочности изоляции и оболочки - продлевает срок службы в агрессивных условиях.

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-каналах на перемещаемых механизмах).
• Запрещено использовать при температурах ниже –40 C без специальной подготовки окружающей среды.
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>80 C на протяжении длительного времени).
• Не применяется в качестве антенного или связи кабеля - только для силового и контрольного питания.
• При прокладке в воде или подземно требуется дополнительная механическая защита - сам кабель не имеет водоупорной оболочки для постоянного погружения.

Примеры использования

• Подключение частотных преобразователей к двигателям на конвейерах.
• Питание CNC-станков и автоматических линий в цехах.
• Прокладка в распределительных щитах промышленных объектов.
• Связь между датчиками и контроллерами в условиях сильных ЭМП (например, на заводах с большим количеством сварочных аппаратов).
• Электроснабжение насосных станций и компрессоров на открытом воздухе.

Практические советы

• Перед монтажом проверьте радиус изгиба - не менее 116 мм (4 × 29 мм). Превышение риска повреждения жил!
• При прокладке нескольких кабелей параллельно соблюдайте интервал не менее 10–15 см для лучшего теплоотведения.
• Используйте термоусадочные муфты или герметичные соединители при выходе кабеля на улицу или в сырые зоны.
• При работе с жилами 25 мм2 обязательно примените качественные обжимные наконечники - плохой контакт вызывает перегрев.
• Проверяйте целостность экрана при подключении - он должен быть надёжно заземлён на обоих концах для эффективной защиты от помех.
• Храните кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G25 в сухом месте, избегая прямого солнечного света - UV-излучение снижает долговечность ПВХ.
