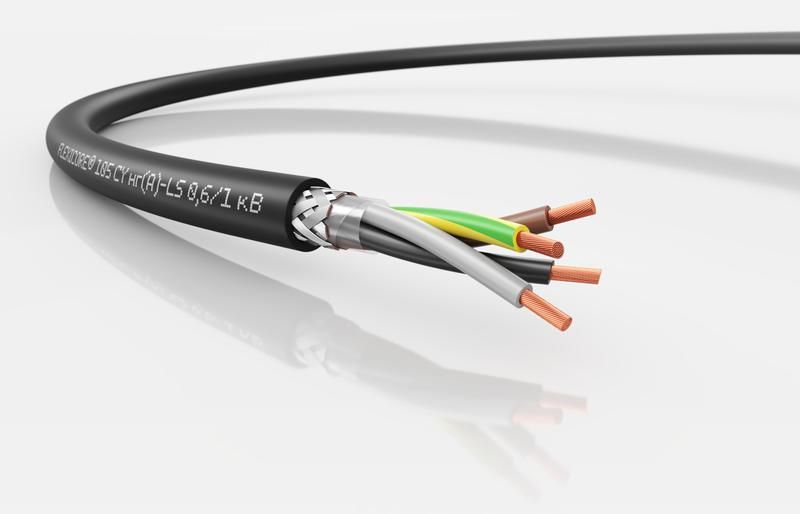

Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G16 - 3120001548 LAPP

Кабель нг(А)-LS 0.6/1 кВ 4G16 от LAPP с артикулом 3120001548 - экранированный силовой кабель с медными жилами сечением 16 мм2, предназначенный для надёжного электроснабжения в промышленных условиях, включая внутреннюю и наружную прокладку. Марка FLEXICORE 105 CY нг(A)-LS обеспечивает устойчивость к возгоранию, низкое выделение дыма и токсичных веществ при воздействии огня.

Назначение и область применения

Кабель нг(А)-LS 0.6/1 кВ 4G16 используется для передачи энергии и сигналов в стационарных и слегка подвижных системах. Подходит для прокладки в помещениях и на открытом воздухе, в том числе в агрессивных средах. Применяется в промышленном оборудовании, производственных линиях, на конвейерах, для питания электро- и серводвигателей, измерительных приборов, а также для подключения электроинструментов. Особенно эффективен в условиях повышенных требований к электромагнитной совместимости (ЭМС).

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 16 мм2 - обеспечивает высокую нагрузочную способность;
• Количество жил: 4 - три фазные + один защитный проводник заземления (PE);
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах;
• Изоляция и оболочка: ПВХ пластикат с низким дымо- и газовыделением (LS) - безопасен при пожаре;
• Экран: наличие - снижает помехи, защищает от внешних ЭМИ;
• Наружный диаметр: 24,1 мм - компактная форма для удобной прокладки в каналах и лотках;
• Макс. рабочая температура жил: 80 C - позволяет работать в нагреваемых зонах без перегрузки;
• Минимальный радиус изгиба: 4×наружный диаметр (≈96 мм) - соблюдение этого условия предотвращает повреждение жил;
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной эксплуатации;
• Климатическое исполнение: У1, У2, У3 - работает при температуре от −40 C до +50 C, в условиях повышенной влажности и на открытом воздухе;
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - упрощает идентификацию фаз и PE;
• Тестовое напряжение: 4 кВ - гарантирует надёжность изоляции при импульсных перегрузках;
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS совместим с типовыми клеммниками, шинами и контактами, предназначенными для медных жил сечением 16 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в лотках, трубах или кабельных трассах соблюдайте минимальный радиус изгиба 96 мм. Напряжение между жилами и экраном не должно превышать 1 кВ. Экран необходимо заземлить с обоих концов для максимальной защиты от помех.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке;
• Низкая дымо- и газовыделение: маркировка LS - при пожаре образуется мало дыма и токсичных газов, что важно для эвакуации и спасательных операций;
• Соответствие нормам: REACH, RoHS, ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества;
• Стандарты на жилы: IEC 60228, VDE 0295, ГОСТ 22483 - обеспечивают однородность и качество меди;
• Защита IP: не указана - не является герметичным, не предназначен для постоянного погружения в воду.

Преимущества

• Высокая механическая прочность и устойчивость к износу благодаря качественной ПВХ-оболочке;
• Экран снижает влияние электромагнитных помех - идеален для чувствительной автоматики и измерительных цепей;
• Устойчивость к химическим воздействиям и перепадам температур делает его пригодным для суровых условий;
• Цветовая маркировка жил исключает ошибки при подключении;
• Произведён в России - доступность запчастей и сервиса.

Ограничения применения

• Не предназначен для частого изгиба или движения - не заменяет гибкий кабель типа H07RN-F;
• Запрещено применение в местах с постоянным контактом с маслами, растворителями и агрессивными жидкостями - ПВХ не устойчив к таким средам;
• Не рекомендован для прямого бетонирования без защитной оболочки или гофры;
• Работает при температуре до +80 C - при более высоких значениях требуется снижение нагрузки или принудительное охлаждение;
• Не имеет водонепроницаемой конструкции - не применяется в сырых канализационных коллекторах или подземных водоёмных участках без дополнительной защиты.

Примеры использования

• Подключение частотных преобразователей к двигателям на заводах;
• Прокладка в кабельных лотках производственного корпуса с большим числом параллельных трасс;
• Питание CNC-станков и роботов в условиях ЭМС-шумов;
• Монтаж освещения и управления в холодильных камерах и цехах с повышенной влажностью;
• Связь между щитами управления и датчиками на открытых площадках.

Практические советы

• Перед монтажом проверьте целостность изоляции и экрана - даже малые повреждения снижают защитные свойства;
• При прокладке нескольких кабелей нг(А)-LS рядом соблюдайте интервалы - это снижает риск перегрева;
• Обязательно заземляйте экран через специальный зажим, а не просто скрутку - это критично для ЭМС;
• При использовании на открытом воздухе убедитесь, что кабель не подвергается длительному прямому солнечному свету без защитного покрова - хотя черная оболочка устойчива к УФ, длительное воздействие всё же снижает срок службы;
• Для кабеля нг(А)-LS 0.6/1 кВ 4G16 с артикулом 3120001548 выбирайте кабельные муфты и заделки, совместимые с наружным диаметром 24,1 мм.
