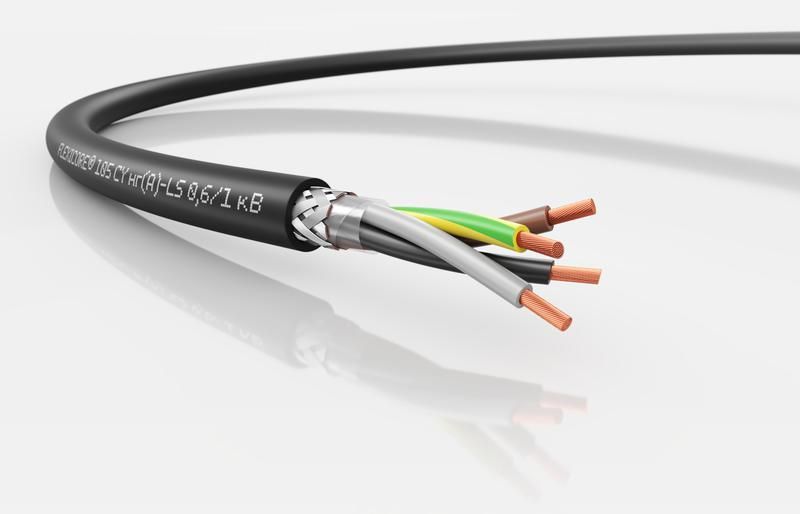

Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G4 - 3120001545 LAPP

Кабель нг(А)-LS 0.6/1 кВ 4G4 от LAPP с артикулом 3120001545 - экранированный силовой кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных условиях. Его конструкция обеспечивает безопасную работу в местах с высокими требованиями к электромагнитной совместимости и пожарной безопасности.

Назначение и область применения

Кабель нг(А)-LS 0.6/1 кВ 4G4 используется для передачи энергии и сигналов в промышленных системах. Подходит для питания электрооборудования, серводвигателей, измерительных приборов, конвейеров, станков и автоматических линий. Применяется как внутри помещений, так и на открытом воздухе - благодаря устойчивости к влаге и перепадам температур. Особенно эффективен там, где важна электромагнитная совместимость (ЭМС): рядом с частотными преобразователями, ЧПУ-станками, чувствительной аппаратурой.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на постоянное использование до 1000 В переменного тока
• Сечение жил: 4 мм2 - оптимально для токов до ~30 А в зависимости от условий прокладки
• Количество жил: 4 - три фазные + один защитный проводник PE (заземление)
• Материал проводника: медь, многопроволочная конструкция 5 класса гибкости по IEC 60228
• Изоляция и оболочка: ПВХ пластикат с низким выделением дыма и газов (LS - Low Smoke)
• Экран: металлический - снижает помехи и защищает от внешних ЭМИ
• Наружный диаметр: 14,6 мм - компактная форма для плотной укладки в каналах и лотках
• Макс. рабочая температура проводника: +80 C - не рекомендуется длительная нагрузка выше этого значения
• Минимальный радиус изгиба: 4×D (58,4 мм) - соблюдайте при стационарном монтаже
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для открытых участков
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - соответствие международным нормам
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель нг(А)-LS 0.6/1 кВ 4G4 совместим с типичными промышленными клеммниками, штекерами и контактами, рассчитанными на медные жилы сечением 4 мм2. Для надежного соединения используйте наконечники типа НШВИ или НШКИ. Монтаж возможен в кабель-каналах, лотках, трубах, а также прямо на поверхности при использовании хомутов. Не применяйте для частого изгибания - он не предназначен для мобильных механизмов. При прокладке в одной трассе с другими кабелями соблюдайте интервалы для предотвращения нагрева.

Безопасность и стандарты

• Огнестойкость: IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Электрическая прочность: тестовое напряжение 4 кВ - повышенная надежность изоляции
• Экологические нормы: соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - без свинца и опасных веществ
• Климатическое исполнение: У1, У2, У3 - работает при температурах от –40 C до +50 C, влажности до 98%

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для точных устройств
• Оболочка LS (Low Smoke) минимизирует дым и токсичные газы при возгорании - повышает безопасность эвакуации
• Высокая механическая прочность - устойчив к давлению, растяжению и воздействию масел
• Стандартная цветовая маркировка жил - ускоряет монтаж и исключает ошибки подключения
• Произведен в России - доступность запчастей и сервиса

Ограничения применения

• Не предназначен для частого движения - минимальный радиус изгиба 4×D действует постоянно; при циклическом изгибе возможна быстрая усталость жил
• Запрещено применять при температурах выше +80 C - риск деформации изоляции
• Не использовать в контакте с растворителями, бензином, керосином - ПВХ оболочка не устойчива к органическим жидкостям
• Не рекомендован для прокладки в земле без защиты - требует дополнительной оболочки или каналов

Примеры использования

• Подключение серводвигателей на автоматизированных линиях сборки
• Питание ЧПУ-станков и промышленных роботов
• Прокладка в распределительных щитах и технологических коробах
• Связь между контроллерами и датчиками в условиях сильных ЭМИ
• Электроснабжение насосов, вентиляторов и компрессоров на открытых площадках

Практические советы

• Перед монтажом проверьте радиус изгиба - не допускайте острых углов, особенно при проходе через стеновые отверстия
• При прокладке нескольких кабелей в одном лотке оставляйте воздушный зазор ≥10 мм между ними для теплоотвода
• Используйте термоусадочные муфты или герметичные вводы при выходе кабеля наружу - защитите от влаги
• При подключении к клеммам затягивайте болты усилием, соответствующим сечению 4 мм2 - переусиливать нельзя
• Проверяйте целостность экрана после монтажа - плохой контакт снижает эффективность защиты от помех
