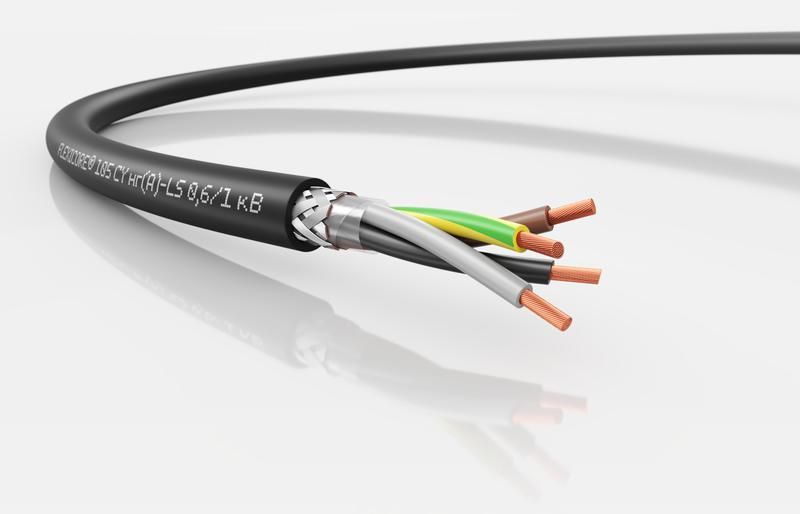

Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G50 - 3120001514 LAPP

Кабель FLEXICORE 105 CY нг(А)-LS 0,6/1 кВ 4G50 - экранированный силовой кабель российского производства с медными жилами сечением 50 мм2, предназначенный для стационарной и слегка подвижной прокладки в промышленных системах. Благодаря негорючей и малодымной изоляции, он безопасно используется в закрытых и открытых условиях, включая объекты с высокими требованиями к электромагнитной совместимости.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(А)-LS 0,6/1 кВ 4G50 применяется там, где важна надёжность, безопасность и устойчивость к помехам. Он подходит для:

• Прокладки в промышленных зданиях, цехах, на элеваторах и конвейерах;
• Питания электро- и серводвигателей;
• Подключения измерительных приборов и автоматических систем;
• Монтажа в местах с повышенным уровнем электромагнитных помех (ЭМС-критичные среды);
• Установок, требующих постоянного или периодического перемещения кабеля с минимальной нагрузкой на изгиб;
• Наружной прокладки - благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Жилы: 4 штуки, все круглые, многопроволочные (5 класс гибкости по IEC 60228), материал - медь.
• Сечение жилы: 50 мм2 - обеспечивает пропускную способность для мощных потребителей.
• Защитный проводник: есть - жила PE выделена и окрашена по стандарту.
• Изоляция: ПВХ пластикат с низким дымообразованием и безгалогенной формулой (LS - Low Smoke).
• Оболочка: черная, негорючая (нг(А)), соответствует IEC 60332-3-22.
• Экран: наличие - металлический экран снижает влияние внешних электромагнитных помех.
• Температура эксплуатации: макс. 80 C - не рекомендуется перегрузка выше этого значения.
• Наружный диаметр: 36,5 мм - важно при расчёте трасс и каналов.
• Минимальный радиус изгиба: 4×D = 146 мм - соблюдайте этот параметр при прокладке.
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - L/N/PE легко определимы.
• Гарантия: 24 месяца.
• Соответствие нормам: REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и опасных веществ.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(А)-LS 0,6/1 кВ 4G50 совместим с клеммами, зажимами и муфтами, предназначенными для медных жил сечением 50 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или повреждения экрана. Прокладка возможна в кабельных каналах, лотках, трубах, на кабельных трассах и открыто. При использовании в условиях с частыми движениями (например, на мобильных станках) - проверьте соответствие условий подвижности: кабель не предназначен для постоянного изгиба, как гибкий шнур.

Безопасность и стандарты

• Огнестойкость: нг(А) - не распространяет горение при групповой прокладке (IEC 60332-3-22).
• Малый уровень дымообразования и токсичности: LS - при возгорании образуется минимум дыма и ядовитых газов.
• Электрическая прочность: тестовое напряжение 4 кВ - гарантирует надёжность изоляции даже при кратковременных перенапряжениях.
• Климатическое исполнение: У1–У3.1 - работает при температуре от –40 C до +50 C, в условиях повышенной влажности и на открытом воздухе.

Преимущества

• Высокая устойчивость к механическим воздействиям за счёт усиленной конструкции.
• Стабильная работа в условиях ЭМС-помех благодаря экранированию - идеально для автоматизации и ЧПУ.
• Легко идентифицируются жилы по цветовой маркировке - снижает риск ошибок при подключении.
• Не содержит свинец и другие запрещённые вещества - безопасен для здоровья и окружающей среды.
• Оптимальный баланс между гибкостью и прочностью - удобен при прокладке в плотных трассах.

Ограничения применения

• Не предназначен для частого изгиба, тянущих усилий или подвески без крепления - не заменяет гибкий кабель типа H07RN-F.
• Запрещено применение при температурах ниже –40 C - хрупкость оболочки возрастает.
• Не использовать в контакте с маслом, растворителями и агрессивными химикатами - ПВХ не устойчив к таким средам.
• Не следует прокладывать вблизи открытого пламени или нагревательных элементов - максимальная рабочая температура жилы - 80 C.

Примеры использования

• Питание станков с ЧПУ в машиностроительном цехе - экран предотвращает сбои управления.
• Прокладка в производственной линии по упаковке - устойчив к вибрациям и влажности.
• Подключение насосов и компрессоров на промышленных площадках - надёжная изоляция и защита от огня.
• Электроснабжение освещения и датчиков в холодильных камерах - климатическое исполнение У2 позволяет работать при высокой влажности.

Практические советы

• При прокладке в одном канале с другими кабелями - соблюдайте интервалы, чтобы не превысить суммарную тепловую нагрузку.
• Перед монтажом проверьте радиус изгиба - не менее 146 мм (4 × 36,5 мм). Нарушение - риск повреждения экрана и изоляции.
• При подключении к клеммам - используйте наконечники для многопроволочных жил, чтобы избежать обрывов.
• При наружной прокладке - учитывайте UV-защиту оболочки; при длительном воздействии солнца лучше использовать дополнительную защиту (короба, кабель-каналы).
• При необходимости резки - не снимайте экран полностью, сохраните его целостность для эффективного подавления помех.
