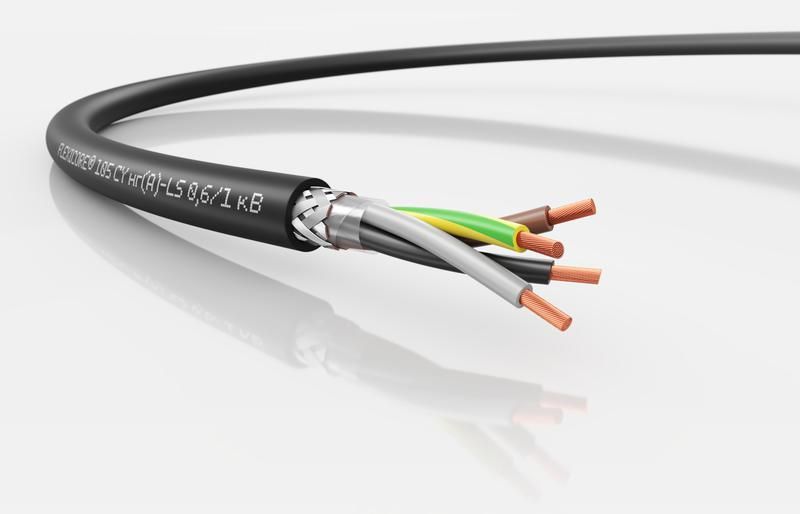

Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0,6/1 кВ 4G1,5 - 3120001725 LAPP

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G1.5 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных условиях. Подходит для питания оборудования, измерительных систем и двигателей в средах с высокими требованиями к безопасности и помехозащищённости.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G1.5 используется там, где важна надёжность, безопасность и устойчивость к электромагнитным помехам. Применяется для:

• Прокладки в помещениях и на открытом воздухе;
• Подключения промышленного оборудования, станков, конвейеров;
• Питания электро- и серводвигателей;
• Связи с измерительными приборами и контроллерами;
• Электромонтажа в зонах с повышенными требованиями к ЭМС (электромагнитной совместимости);
• Обеспечения питания электроинструментов и автоматических систем.

Подходит для эксплуатации в условиях сухой и влажной среды, в том числе при перепадах температур.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 1,5 мм2 - оптимально для токов до ~16 А в зависимости от условий прокладки;
• Количество жил: 4 - три фазные + один защитный проводник PE (заземление);
• Жила: многопроволочная, круглая, 5 класса гибкости по IEC 60228/VDE 0295/GOST 22483 - обеспечивает хорошую гибкость без потери прочности;
• Изоляция: ПВХ (PVC) - термостойкая, не распространяет горение;
• Экран: да - металлический экран снижает влияние внешних электромагнитных помех;
• Наружный диаметр: 9,9 мм - компактная форма для плотной укладки в каналах и лотках;
• Макс. температура проводника: 80 C - не рекомендуется длительная нагрузка выше этого значения;
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной прокладки;
• Минимальный радиус изгиба: 4×D (при стационарном монтаже), 10×D (при ограниченной подвижности);
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке;
• Климатическое исполнение: У1–У3 - работает при температурах от –40 C до +50 C;
• Гарантия: 24 месяца;
• Соответствие нормам: REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и опасных веществ.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G1.5 совместим с типичными клеммниками, разъёмами и зажимами для медных жил 1,5 мм2. Для подключения используйте наконечники типа “штыревые” или “втулочные”, подходящие по диаметру жилы. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто на стене или в шахтах. При использовании в местах с движением (например, на мобильных станках) соблюдайте минимальный радиус изгиба 10×D (≈99 мм). Не применяйте для частых изгибов или постоянного движения - это не кабель для гибкого перемещения.

Безопасность и стандарты

Кабель соответствует международному стандарту IEC 60332-3-22 на нераспространение пламени при групповой прокладке. Наличие экрана и защитного провода PE повышает уровень защиты от поражения током и снижает риск возникновения помех. Отсутствие свинца и соответствие RoHS и ТР ЕАЭС 037/2016 делают его безопасным для окружающей среды и здоровья. Тестовое напряжение 4 кВ гарантирует надёжную изоляцию даже при кратковременных перегрузках.

Преимущества

• Высокая механическая прочность за счёт многопроволочных жил 5 класса гибкости;
• Экран снижает влияние электромагнитных помех - идеально для чувствительной аппаратуры;
• Чёрная оболочка устойчива к УФ-излучению - можно использовать на открытом воздухе;
• Не выделяет токсичных газов при нагреве - соответствует LS (Low Smoke) - малое дымообразование;
• Произведён в России - удобство закупки, сервиса и замены;
• Стандартный цвет маркировки жил - упрощает распознавание фаз и заземления при монтаже.

Ограничения применения

• Не предназначен для постоянного движения - максимальная подвижность ограничена; при частых изгибах срок службы снизится;
• Максимальная рабочая температура жил - 80 C - нельзя применять в условиях, где возможен перегрев (например, рядом с печами или мощными источниками тепла);
• Не следует прокладывать в контакте с маслом, бензином или растворителями - ПВХ-оболочка может разрушиться;
• Запрещено использование в качестве кабеля управления для высокочастотных сигналов без дополнительной экранировки - здесь экран лишь базовый;
• Не подходит для прямого заливки в бетон без дополнительной защиты - требуется гофра или труба.

Примеры использования

• Прокладка в цехах на заводе для питания ЧПУ-станков;
• Связь между пультом управления и серводвигателем на конвейере;
• Подключение датчиков давления и температуры к PLC в пищевой промышленности;
• Электроснабжение насосов и вентиляторов на открытых площадках;
• Монтаж освещения и розеток в производственных помещениях с повышенными требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте радиус изгиба - не допускайте острых углов, особенно при работе с несколькими кабелями в одном канале;
• При прокладке в земле или в бетоне обязательно используйте защитную гофру или пластиковую трубу;
• Для длинных трасс (>50 м) учтите падение напряжения - 1,5 мм2 подходит для токов до 10–12 А на расстоянии до 30–40 м;
• При групповой прокладке нескольких кабелей FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G1.5 сохраняйте зазоры для теплоотвода - это продлит срок службы;
• При подключении к клеммам затягивайте болты равномерно - переусиливать нельзя, чтобы не повредить многопроволочную жилу.
