Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 4G2.5 - 3120001496 LAPP

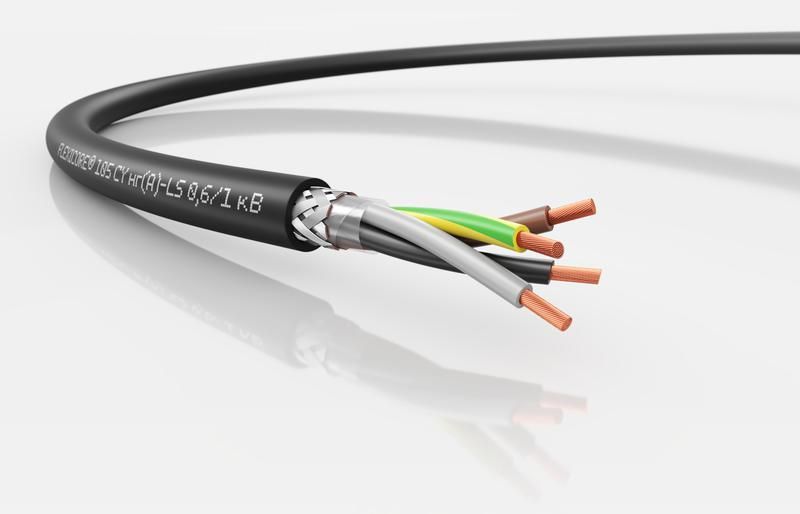

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G2.5 - экранированный силовой и контрольный кабель российского производства от бренда LAPP, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, систем автоматизации и питания чувствительной аппаратуры в условиях повышенных требований к безопасности и помехозащищённости.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G2.5 используется там, где важна надёжность передачи энергии и сигналов, а также необходима защита от электромагнитных помех. Применяется в промышленных системах: на станках, конвейерах, производственных линиях, в системах управления, для подключения электроинструментов, серводвигателей и измерительных приборов. Подходит как для внутренней, так и для наружной прокладки - в помещениях с сухой или влажной средой, на открытых участках.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ
• Количество жил: 4 (включая защитную землю)
• Сечение каждой жилы: 2,5 мм2
• Материал жил: многопроволочная медь (5 класс гибкости по IEC 60228, VDE 0295, ГОСТ 22483)
• Изоляция: ПВХ пластикат, устойчивый к механическим нагрузкам
• Экран: металлический, обеспечивает подавление электромагнитных помех
• Оболочка: черная, ПВХ, негорючая (нг(A)), малодымная (LS)
• Наружный диаметр: 11,8 мм
• Максимальная рабочая температура жил: +80 C
• Минимальный радиус изгиба: 4×наружный диаметр (≈47 мм)
• Климатическое исполнение: У1, У2, У3 - для эксплуатации в широком диапазоне температур и влажности
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)
• Маркировка жил: цветовая, соответственно VDE 0293-1 и ГОСТ 31947
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G2.5 совместим с типичными клеммниками, разъёмами и зажимами для медных жил сечением 2,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Монтаж возможен в кабель-каналах, лотках, трубах, а также на открытом воздухе. Не рекомендуется протягивать через трубы с острыми краями без защиты. Наружный диаметр 11,8 мм позволяет легко подбирать соответствующие крепления и проходки.

Безопасность и стандарты

• Огнестойкость: соответствует IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Малодымность (LS): при возгорании выделяет минимальное количество дыма и токсичных веществ
• Не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Стандарты на жилы: IEC 60228, VDE 0295, ГОСТ 22483
• Маркировка жил: VDE 0293-1, ГОСТ 31947 - обеспечивает однозначную идентификацию фаз и PE

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для работы рядом с частотными преобразователями и чувствительной аппаратурой
• Многопроволочные жилы 5 класса обеспечивают высокую гибкость при сохранении долговечности
• Улучшенная механическая прочность оболочки защищает от повреждений при монтаже и эксплуатации
• Негорючесть и малодымность позволяют использовать кабель в местах с повышенными требованиями к пожарной безопасности
• Соответствие международным нормам (RoHS, REACH) делает его пригодным для экспорта и использования в современных стандартах

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур или кабель для мобильных устройств
• Максимальная рабочая температура +80 C - не применяйте в местах с риском перегрева выше этого значения
• Запрещено прокладывать в контакте с маслом, растворителями и агрессивными химикатами - материал ПВХ не устойчив к таким воздействиям
• Минимальный радиус изгиба 4D - при монтаже соблюдайте этот параметр, чтобы не повредить изоляцию и экран

Примеры использования

• Подключение серводвигателей на автоматических линиях
• Прокладка контрольных цепей в пультах управления станков
• Питание измерительных приборов в цехах с высоким уровнем ЭМИ
• Монтаж электропитания в холодильных камерах и влажных помещениях
• Связь между частотными преобразователями и двигателями

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность помехозащиты
• При прокладке в одной трассе с другими кабелями отделяйте FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 4G2.5 хотя бы на 10–15 см, особенно от силовых кабелей большой мощности
• При использовании на открытом воздухе учитывайте UV-защиту оболочки - она есть, но длительное прямое солнечное воздействие всё же сокращает срок службы
• При оконцевании жил используйте наконечники типа “штырь” или “вилка”, рассчитанные на многопроволочные жилы - не затягивайте слишком сильно, чтобы не сломать проволоки
• Для удобства идентификации - цветовая маркировка жил соответствует европейским стандартам: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный
