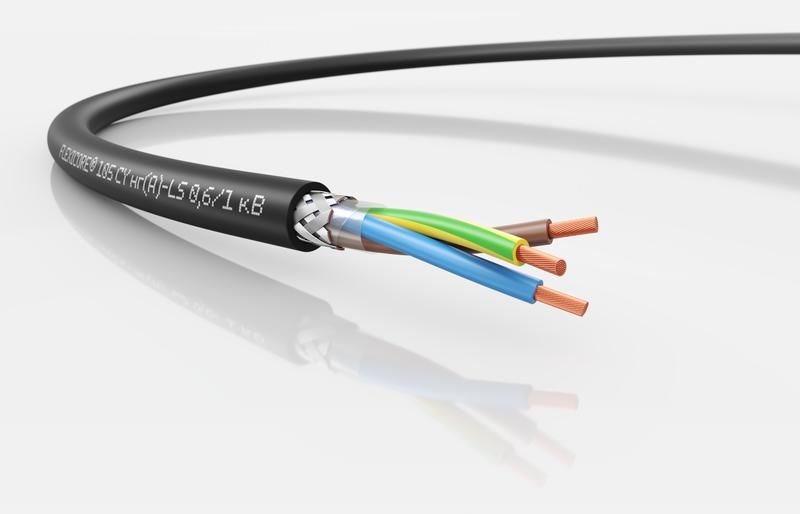

Кабель универсальный FLEXICORE 105 CY нг(А)-LS 0.6/1 кВ 3G2.5 - 3120001495 LAPP

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 3G2.5 - экранированный силовой и контрольный кабель российского производства от бренда LAPP, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и питания чувствительных устройств в условиях повышенных требований к безопасности и помехозащищённости.

Назначение и область применения

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 3G2.5 используется там, где важна надёжность, безопасность и устойчивость к электромагнитным помехам. Применяется для:

• Прокладки в зданиях и на открытых участках - в том числе в траншеях, каналах, лотках;
• Подключения промышленного оборудования: станков, конвейеров, роботов;
• Питания серводвигателей, измерительных приборов, систем автоматики;
• Создания контрольных цепей в ЭМС-критичных средах - где важно минимизировать влияние помех;
• Подключения электроинструмента и переносных устройств с ограниченными движениями.

Не предназначен для частого изгибания, перемещения или постоянной механической нагрузки - это кабель для стационарного монтажа с возможностью небольшой подвижности при обслуживании.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Жилы: 3 шт., сечением 2,5 мм2 каждая, многопроволочные (5 класс гибкости по IEC 60228);
• Проводник: медный, высокой чистоты - обеспечивает низкое сопротивление и долгий срок службы;
• Изоляция: ПВХ пластикат - устойчив к воздействию влаги, химических веществ и перегрева;
• Защитный проводник: есть - заземляющая жила в комплекте, соответствует нормам безопасности;
• Экран: да - металлический экран снижает электромагнитные помехи, защищает сигналы и предотвращает интерференцию;
• Оболочка: черная, ПВХ, негорючая (нг(A)), малодымная (LS) - не распространяет горение и выделяет мало дыма при возгорании;
• Наружный диаметр: 10,5 мм - удобен для прокладки в стандартных кабель-каналах и трубах;
• Макс. рабочая температура: +80 C - не рекомендуется длительная работа выше этого значения;
• Мин. радиус изгиба: 4×D = 42 мм - минимальный допустимый радиус при монтаже;
• Цвет маркировки жил: соответствие VDE 0293-1 и ГОСТ 31947 - синяя, коричневая, желто-зелёная;
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных помещениях, на открытом воздухе;
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY нг(A)-LS 0.6/1 кВ 3G2.5 совместим с большинством стандартных клеммников, разъёмов и зажимов, рассчитанных на медные жилы 2,5 мм2. Для монтажа:

• Используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или повреждения проводников;
• Учитывайте наружный диаметр 10,5 мм при выборе кабельных каналов, гофр и труб - внутренний диаметр должен быть не менее 12–14 мм;
• Соблюдайте минимальный радиус изгиба 42 мм - иначе можно повредить экран и изоляцию;
• Заземляющую жилу (жёлто-зелёную) обязательно подключите к корпусу оборудования;
• Экран следует заземлить с одной стороны (обычно на стороне распределительного щита) - чтобы избежать замыкания через контур заземления.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке;
• Малодымность (LS): при возгорании выделяет минимальное количество дыма и токсичных газов - безопаснее для людей и оборудования;
• Тестовое напряжение: 4 кВ - гарантирует надёжность изоляции даже при кратковременных перенапряжениях;
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества;
• Маркировка жил - по международным стандартам VDE 0293-1 и ГОСТ 31947 - исключает ошибки при подключении.

Преимущества

• Высокая помехозащищённость благодаря экранированию - идеален для сложных автоматизированных систем;
• Стандартный наружный диаметр 10,5 мм - легко укладывается в существующие трассы без переделки;
• Гибкость жил 5 класса - позволяет выполнять монтаж в плотных местах без потери качества контакта;
• Негорючесть и малодымность - снижают риск эвакуационных ситуаций при аварии;
• Устойчивость к влаге и перепадам температур - подходит для условий на открытом воздухе и в сырых цехах;
• Произведён в России - доступность запчастей, сервиса и быстрая доставка.

Ограничения применения

• Не предназначен для частого изгиба, движения или применения в качающихся цепях - для таких задач нужен гибкий кабель типа TPE или Chainflex;
• Не использовать в местах с постоянным механическим давлением, например, под колёсами транспортеров;
• Не применять при температурах ниже –40 C - материал становится хрупким;
• Не подключать к источникам напряжения выше 1 кВ - риск пробоя изоляции;
• Не прокладывать рядом с источниками сильного тепла (печи, паровые трубы) без термостойкой защиты.

Примеры использования

• Прокладка кабеля от щита управления к серводвигателю на станке ЧПУ;
• Питание контроллеров и датчиков в автоматизированном конвейере;
• Подключение насосов и вентиляторов в промышленных HVAC-системах;
• Монтаж освещения и розеток в производственных цехах с высокими требованиями к пожарной безопасности;
• Связь между пультом управления и исполнительными механизмами в пищевой или фармацевтической промышленности.

Практические советы

• Перед монтажом проверьте целостность экрана - он должен быть непрерывным и не иметь повреждений;
• При прокладке нескольких кабелей FLEXICORE 105 CY рядом соблюдайте расстояние не менее 5 см от силовых линий 380 В - это снижает риск наводок;
• Для длинных трасс (>50 м) учтите падение напряжения - при максимальной нагрузке 2,5 мм2 может нагреваться;
• При использовании в холодных регионах - не сгибайте кабель при температуре ниже –15 C;
• Храните в сухом месте, избегайте прямого солнечного света - хотя кабель устойчив к УФ, длительное воздействие снижает срок службы оболочки.
