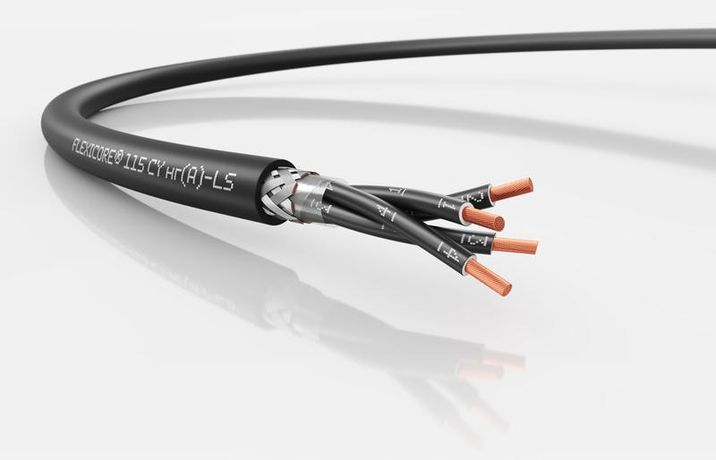

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 4X0.75 - 3120001526 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 4x0.75 от бренда LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов. Артикул 3120001526 обеспечивает совместимость с системами, требующими высокую надёжность и безопасность.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 4x0.75 используется для передачи энергии и сигналов в условиях повышенных требований к безопасности и устойчивости к помехам. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в щитах управления, для питания датчиков, контроллеров и электроинструмента. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и агрессивных средах. Маркировка соответствует VDE 0293-1 и ГОСТ 31947, что упрощает идентификацию жил при монтаже.

Технические характеристики

• Напряжение: 500 В - допустимо использование в сетях переменного тока до 500 В
• Сечение жил: 0,75 мм2 - оптимально для слаботочных цепей и маломощных нагрузок
• Количество жил: 4 - три фазные/сигнальные и одна земляная (цветовая маркировка: цифровая, черная оболочка, белые цифры)
• Жила: многопроволочная, 5 класс гибкости по IEC 60228 / VDE 0295 / ГОСТ 22483 - повышает долговечность при изгибах
• Изоляция: ПВХ пластикат - устойчива к механическим воздействиям и химическим агентам
• Экран: да - металлическая оплетка снижает влияние электромагнитных помех
• Наружный диаметр: 7,3 мм - компактный размер для плотной укладки в кабель-каналах
• Температурный режим: от –50 C до +80 C - работает в суровых климатических условиях
• Минимальный радиус изгиба: 4×D (29,2 мм) - при стационарной прокладке соблюдайте этот параметр
• Цвет оболочки: чёрный - устойчив к УФ-излучению, подходит для открытой прокладки
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 4x0.75 совместим с клеммниками, разъёмами и контактами, рассчитанными на сечение 0,75 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Экран необходимо заземлить на одном конце (обычно у распределительного щита) для эффективного подавления помех. Не рекомендуется применять для частого изгиба или движения - кабель предназначен для стационарной установки или с ограниченной подвижностью. При прокладке в трассах с другими кабелями сохраняйте минимальный зазор для теплоотвода.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое выделение дыма: да - при возгорании образуется минимум токсичных газов, важно для закрытых пространств
• Не содержит свинец - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - можно использовать на открытом воздухе и в помещениях с высокой влажностью
• Тестовое напряжение: 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях

Преимущества

• Экран защищает сигналы от помех - идеально для чувствительной аппаратуры (например, PLC, датчики)
• Высокая гибкость жил благодаря 5 классу - упрощает монтаж в труднодоступных местах
• Устойчивость к температурным колебаниям - работает в холодных ангарах и нагреваемых корпусах
• Чёткая цветная маркировка жил - исключает ошибки при подключении
• ПВХ-оболочка с низким дымовыделением - повышает безопасность при авариях

Ограничения применения

• Не предназначен для постоянного перемещения - не заменяет гибкий шланговый кабель
• Запрещено прокладывать в контакте с маслом, растворителями и агрессивными химикатами - возможна деформация изоляции
• Не следует использовать в качестве основного силового кабеля для мощных двигателей (>1,5 кВт) - недостаточно сечения
• При прокладке в земле требуется защитная труба или канал - кабель не имеет бронирования

Примеры использования

• Подключение энкодеров и датчиков положения на станках ЧПУ
• Прокладка сигнальных линий между пультом управления и приводами на конвейере
• Монтаж осветительных цепей в холодильных камерах
• Питание панелей HMI и контроллеров в производственных цехах
• Связь между датчиками уровня и АСУ ТП в пищевой промышленности

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённая оплетка снижает защиту от помех
• При использовании в условиях низких температур (+5…–50 C) прогрейте кабель перед изгибом - предотвращает растрескивание изоляции
• При прокладке в одной трассе с силовыми кабелями большего сечения - отделяйте FLEXICORE 115 CY нг(А)-LS 4x0.75 хотя бы на 10 см
• Для удобства идентификации жил используйте этикетки с номерами, совпадающими с маркировкой на оболочке
• При необходимости удлинения применяйте только качественные соединители с экранированием - не скручивайте жилы
