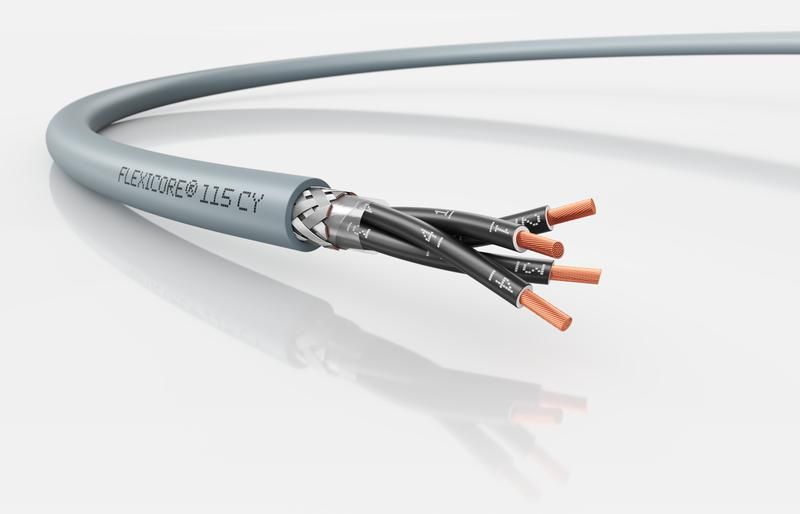

Кабель универсальный FLEXICORE 115 CY 4X0.75 - 3120001561 LAPP

Кабель FLEXICORE 115 CY 4x0.75 - экранированный силовой и контрольный кабель бренда LAPP, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и управления, работает в широком диапазоне температур и устойчив к маслам. Артикул 3120001561.

Назначение и область применения

Кабель FLEXICORE 115 CY 4x0.75 используется для передачи энергии и сигналов в условиях повышенных требований к надёжности. Применяется в промышленных системах: на станках, конвейерах, робототехнике, в системах автоматизации, для подключения измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в цехах, на открытых площадках, в зданиях с высокой влажностью или перепадами температур.

Технические характеристики

• Напряжение: 500 В - безопасна для работы в бытовых и промышленных сетях до этого значения;
• Сечение жил: 0,75 мм2 - оптимально для слаботочных цепей и маломощных нагрузок;
• Жилы: 4 штуки, многопроволочные (5 класс гибкости по IEC 60228), медные - обеспечивают хорошую проводимость и устойчивость к изгибам;
• Экран: есть - снижает помехи, защищает сигналы от влияния соседних кабелей и электромагнитных полей;
• Оболочка: ПВХ пластикат, серого цвета - устойчива к механическим повреждениям и химическим воздействиям;
• Диаметр: 7,3 мм - компактный размер, удобен для прокладки в тесных каналах и кабельных лотках;
• Температура эксплуатации: от –60 C до +80 C - выдерживает суровые зимние условия и нагрев вблизи оборудования;
• Минимальный радиус изгиба: 4 диаметра (при стационарном монтаже) - не рекомендуется частое изгибание;
• Маслостойкость: да - не разрушается при контакте с минеральным маслом и дизтопливом;
• Огнестойкость: соответствие IEC 600332-1-2 - не распространяет горение при одиночном возгорании;
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C;
• Маркировка жил: цифровая, чёрная основа с белыми цифрами - соответствует VDE 0293-1 и ГОСТ 31947, обеспечивает точную идентификацию;
• Гарантия: 24 месяца - подтверждает качество изготовления и материалов.

Совместимость и монтаж

Кабель FLEXICORE 115 CY 4x0.75 совместим с типовыми клеммниками, разъёмами и контактными элементами, рассчитанными на медные жилы сечением 0,75 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Экран необходимо заземлить на одном конце (обычно на стороне источника сигнала) для эффективной защиты от помех. Монтаж возможен в кабель-каналах, трубах, лотках, на кронштейнах. Не применяйте для постоянного движения (например, в троллейбусных системах или мобильных роботах).

Безопасность и стандарты

• Соответствует IEC 600332-1-2 (огнестойкость), IEC 60228, VDE 0295, ГОСТ 22483 (класс гибкости жил);
• Не содержит свинец - соответствует RoHS, REACH и ТР ЕАЭС 037/2016;
• Испытан по ГОСТ 25018 на масло- и топливостойкость;
• Климатическое исполнение У1, У2, У3 - позволяет использовать в холодных регионах и влажных помещениях;
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию при кратковременных перенапряжениях.

Преимущества

• Высокая устойчивость к маслам и топливу - идеален для автосервисов, заводов с гидравликой;
• Широкий температурный диапазон - работает в холодильных камерах и рядом с печами;
• Экран снижает уровень электромагнитных помех - важен для чувствительной аппаратуры;
• Чёткая маркировка жил - ускоряет монтаж и исключает ошибки при подключении;
• ПВХ-оболочка без свинца - безопасна для здоровья и окружающей среды;
• Компактный диаметр - экономит место при прокладке в плотных конструкциях.

Ограничения применения

• Не предназначен для постоянного перемещения - минимальный радиус изгиба 4D действует только при стационарной установке; при частом изгибе возможна усталость жил и выход из строя;
• Не следует применять в местах с регулярным механическим давлением (например, под колёсами транспорта или в зонах с движущимися деталями без защиты);
• Не рекомендован для прямого закапывания в почву - требуется дополнительная защита (например, гофра или канал);
• ПВХ-оболочка теряет прочность выше +80 C - не использовать рядом с источниками сильного теплового излучения.

Примеры использования

• Подключение датчиков и контроллеров на конвейере в пищевой промышленности;
• Прокладка между станком ЧПУ и пультом управления;
• Питание насосов и клапанов в нефтедобывающих установках;
• Освещение и управление в холодильных комплексах;
• Связь между щитом и исполнительными механизмами на производстве с высоким уровнем электромагнитных помех.

Практические советы

• Перед монтажом проверьте, что радиус изгиба не меньше 4 × 7,3 мм = 29,2 мм - соблюдайте этот параметр во время укладки;
• Заземляйте экран только с одной стороны - двойное заземление может вызвать контурные токи и помехи;
• При прокладке вблизи двигателей или частотных преобразователей - отделяйте кабель FLEXICORE 115 CY 4x0.75 от силовых линий на расстоянии не менее 30 см;
• При работе в условиях низких температур - не изгибайте кабель при температуре ниже –60 C, даже если он устойчив к этому пределу;
• Для долговечности используйте кабельные муфты и переходники, особенно там, где кабель проходит через металлические края.
