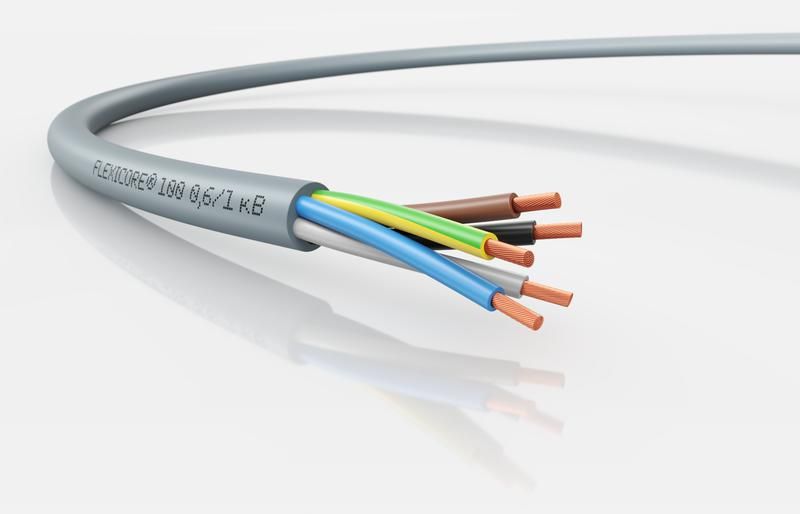

Кабель универсальный FLEXICORE 100 0.6/1 кВ 5G10 - 3120001322 LAPP

Кабель FLEXICORE 100 0.6/1 кВ 5G10 от бренда LAPP - это силовой кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001322 обеспечивает совместимость с системами управления и распределения энергии в условиях повышенных механических и химических нагрузок.

Назначение и область применения

Кабель FLEXICORE 100 0.6/1 кВ 5G10 используется для передачи электроэнергии в промышленных и коммунальных объектах. Применяется в электрических установках, на производственных линиях, в осветительных сетях, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в том числе в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 10 мм2 - обеспечивает пропускную способность до 60–70 А (в зависимости от условий прокладки)
• Количество жил: 5 - три фазные, одна нулевая, одна защитная (заземление)
• Материал проводника: медь, многопроволочная конструкция (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ - устойчив к механическим повреждениям и влаге
• Оболочка: серая ПВХ, не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Наружный диаметр: 20,2 мм - компактная форма для удобной прокладки в каналах и лотках
• Макс. температура проводника: +80 C - не рекомендуется длительная работа выше этого значения
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном применении
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Климатическое исполнение: У1, У2, У3 - работает при температурах от –40 C до +50 C

Совместимость и монтаж

Кабель FLEXICORE 100 0.6/1 кВ 5G10 совместим с клеммниками, шинами и контактами, рассчитанными на сечения до 10 мм2. Для подключения используйте наконечники типа НШВИ или НШВ, подходящие по диаметру жилы. Монтаж возможен в кабель-каналах, лотках, трубах, на кабельных трассах. При прокладке в земле применяйте защитные рукава или каналы. Не допускается растяжение, перегибы меньше минимального радиуса и использование в качестве гибкого шнура для частых перемещений.

Безопасность и стандарты

• Соответствие IEC 60332-1-2 - снижает риск возгорания при контакте с источником пламени
• Соответствие IEC 60228 / VDE 0295 / ГОСТ 22483 - гарантирует точность сечения и гибкость жил
• ГОСТ 25018 - подтверждает стойкость к минеральному маслу и дизельному топливу
• REACH, RoHS, ТР ЕАЭС 037/2016 - экологичность, отсутствие токсичных веществ
• Тестовое напряжение 4 кВ - проверено на пробой изоляции при высоких нагрузках

Преимущества

• Высокая гибкость за счет многопроволочных жил 5 класса - упрощает монтаж в плотных местах
• Устойчивость к маслам и топливу - подходит для промзоны, автосервисов, цехов с оборудованием на гидравлике
• Стандартный серый цвет оболочки - легко отличить от других типов кабеля при обслуживании
• Надежная изоляция ПВХ - сохраняет свойства при колебаниях температуры и влажности
• Российское производство - доступная цена, быстрая доставка, соответствие местным нормам

Ограничения применения

• Не предназначен для постоянной подвижности - не заменяет гибкий кабель типа H07RN-F
• Максимальная рабочая температура +80 C - запрещена эксплуатация рядом с нагревательными элементами без теплоизоляции
• Не использовать в условиях постоянного погружения в воду - хотя IP-защита не указана, изоляция не предназначена для длительного контакта с жидкостью
• Запрещено прокладывать вблизи открытого огня или в зонах с высокой вероятностью механического повреждения без защиты

Примеры использования

• Подключение станков ЧПУ к щиту управления
• Прокладка питания для конвейерных лент в пищевой промышленности
• Монтаж освещения на производственной площадке с влажной средой
• Питание сварочных аппаратов и компрессоров
• Разводка сети для контроллеров и датчиков в автоматизированных линиях

Практические советы

• При прокладке в одном канале с другими кабелями соблюдайте интервал между группами - не менее 10 см для предотвращения перегрева
• Перед монтажом проверьте целостность изоляции и отсутствие сплющивания - особенно при транспортировке
• Для кабеля с наружным диаметром 20,2 мм выбирайте кабельные муфты и проходки с внутренним диаметром не менее 25 мм
• При использовании в холодных условиях (+10 C и ниже) прогрейте кабель перед изгибом - ПВХ становится хрупким при низких температурах
• При необходимости удлинения используйте только качественные ответвительные коробки с зажимами, рассчитанными на 10 мм2
