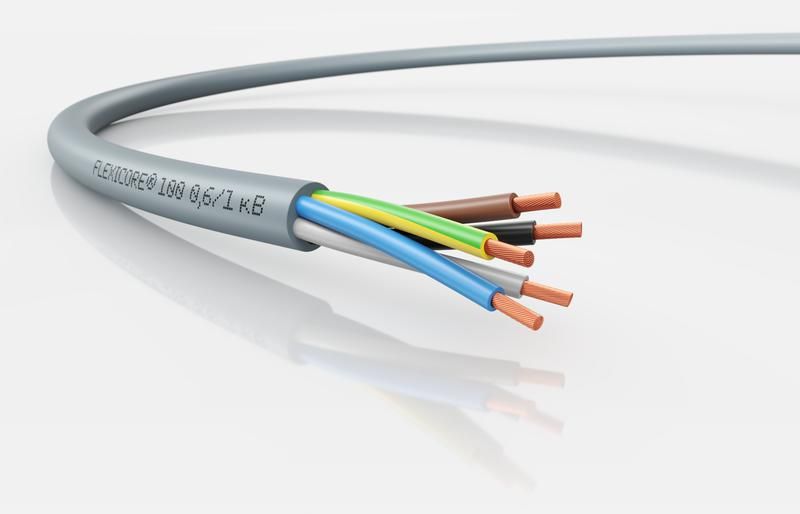

Кабель универсальный FLEXICORE 100 0.6/1 кВ 5G1.5 - 3120001306 LAPP

Кабель FLEXICORE 100 0.6/1 кВ 5G1.5 от LAPP - это силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001306.

Назначение и область применения

Кабель FLEXICORE 100 0.6/1 кВ 5G1.5 используется для передачи электроэнергии и сигналов в условиях, требующих повышенной надёжности. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и уличных условиях. Маркировка У1–У3 указывает на возможность эксплуатации в широком диапазоне климатических условий.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 1,5 мм2 - оптимально для токов до 16 А (при стационарной прокладке)
• Количество жил: 5 - три фазные, одна нулевая, одна заземляющая (обозначение 5G)
• Материал проводника: медь, многопроволочная конструкция (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ - устойчив к механическим повреждениям и химическим воздействиям
• Оболочка: серая ПВХ, стойкая к минеральному маслу и дизельному топливу
• Наружный диаметр: 10 мм - компактная форма для плотной укладки в кабель-каналах
• Макс. температура проводника: +80 C - не рекомендуется длительная работа выше этого значения
• Огнестойкость: соответствие IEC 60332-1-2 - не распространяет горение при одиночном применении
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - D = 10 мм
• Не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016

Совместимость и монтаж

Кабель FLEXICORE 100 0.6/1 кВ 5G1.5 совместим с стандартными клеммниками, разъёмами и зажимами для жил сечением 1,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах соблюдайте минимальный радиус изгиба: 40 мм для стационарной установки, 100 мм при частичном перемещении (например, в кабельных трассах с движущимися элементами). Заземляющий провод (PE) имеет цветовую маркировку согласно ГОСТ 31996 - желто-зелёный.

Безопасность и стандарты

• IEC 60332-1-2 - огнестойкость при одиночном горении
• IEC 60228 / VDE 0295 / ГОСТ 22483 - класс гибкости 5 для многопроволочных жил
• ГОСТ 25018 - проверка стойкости к маслам и топливу
• RoHS, REACH, ТР ЕАЭС 037/2016 - экологическая безопасность состава
• Климатическое исполнение У1–У3 - работает при температуре от –40 C до +50 C

Преимущества

• Высокая гибкость благодаря жилам класса 5 - удобна при монтаже в труднодоступных местах
• Стойкость к маслам и топливу - подходит для промзоны, автосервисов, производств с гидравликой
• Компактный наружный диаметр - экономит место в кабельных лотках и трубах
• Заземляющая жила встроена - исключает необходимость прокладывать отдельный PE-провод
• Серая оболочка - устойчива к УФ-лучам, подходит для наружной прокладки

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах требуется кабель с более высокой гибкостью (например, класс 6)
• Максимальная рабочая температура +80 C - нельзя использовать рядом с нагревательными элементами без теплоизоляции
• Не применяется в условиях постоянного погружения в воду - IP-защита не предусмотрена
• Не рекомендован для прямой закладки в бетон без защиты в гофре или трубе

Примеры использования

• Подключение станков ЧПУ к сети 380 В через распределительный щит
• Прокладка в цехах для питания контроллеров, датчиков и пневмоклапанов
• Монтаж осветительных цепей на открытых площадках с возможным попаданием влаги
• Питание сварочных аппаратов и электроинструментов на объектах с риском контакта с маслом
• Линии управления в пищевой промышленности - за счёт отсутствия свинца и соответствия нормам безопасности

Практические советы

• Перед монтажом проверьте целостность изоляции и наличие маркировки на каждой жиле
• При использовании в условиях влажности - обеспечьте герметичную заделку входов в шкафы
• Не перегружайте кабель - максимальный ток зависит от способа прокладки; для стационарной установки в воздухе - до 16 А
• При необходимости отрезать участок - используйте качественные клещи, чтобы не деформировать многопроволочные жилы
• Для долговечности - избегайте растяжения, скручивания и давления на оболочку во время укладки
• Артикул 3120001306 - всегда сверяйте его с заказом, особенно при замене старого кабеля
