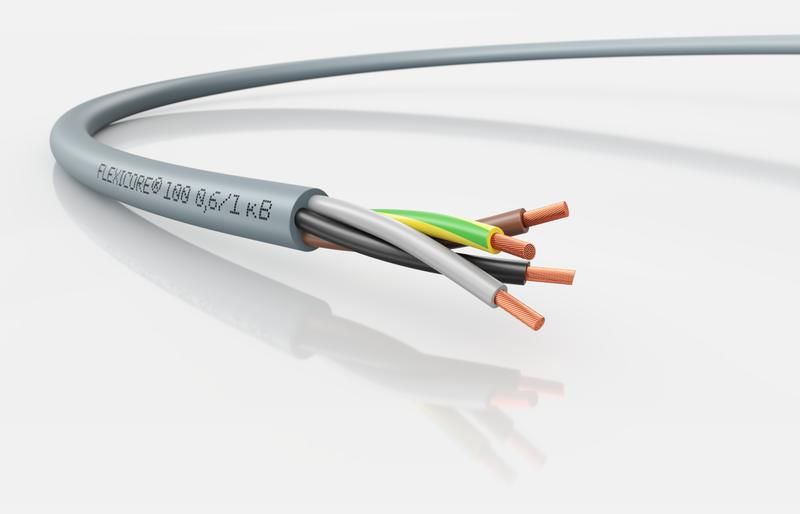

Кабель универсальный FLEXICORE 100 0.6/1 кВ 4G10 - 3120001321 LAPP

Кабель FLEXICORE 100 0.6/1 кВ 4G10 от LAPP - силовой кабель с четырьмя медными жилами сечением 10 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001321.

Назначение и область применения

Кабель FLEXICORE 100 0.6/1 кВ 4G10 используется для передачи электроэнергии в условиях, требующих повышенной надёжности. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в том числе на открытом воздухе. Маркировка У1–У3 указывает на устойчивость к перепадам температур и влажности.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Жилы: 4 штуки, все круглые, многопроволочные (5 класс гибкости по IEC 60228)
• Сечение каждой жилы: 10 мм2 - обеспечивает нагрузку до ~70 А (при нормальных условиях)
• Материал жил: медь - высокая проводимость и долговечность
• Изоляция: ПВХ - устойчива к механическим повреждениям и химическим воздействиям
• Оболочка: серая ПВХ, защищает от UV, влаги, масел и топлив
• Заземление: отдельная жила PE (защитный проводник)
• Наружный диаметр: 17,5 мм - удобен для прохода через кабельные каналы и муфты
• Макс. рабочая температура жил: +80 C
• Огнестойкость: соответствие IEC 60332-1-2 - не распространяет горение при одиночном прокладывании
• Мин. радиус изгиба: 4×D (17,5 × 4 = 70 мм) - для стационарной прокладки; 10×D (175 мм) - при ограниченной подвижности

Совместимость и монтаж

Кабель FLEXICORE 100 совместим с клеммами, разъёмами и кабельными вводами, рассчитанными на диаметр до 18 мм. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах соблюдайте минимальный радиус изгиба. Соединения выполняйте с помощью наконечников, запрессованных на жилы. Не рекомендуется использовать в местах постоянного изгибания - для этого нужны кабели с более высокой гибкостью (например, 6–7 класс).

Безопасность и стандарты

• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - по классу гибкости и сечению
• Прошёл испытание на огнестойкость IEC 60332-1-2
• Тестовое напряжение: 4 кВ - выше номинального, что гарантирует безопасную эксплуатацию
• Не содержит свинец, фталаты и другие опасные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Испытан на стойкость к минеральному маслу и дизтопливу по ГОСТ 25018

Преимущества

• Высокая гибкость благодаря многопроволочной конструкции - упрощает прокладку в плотных трассах
• Стойкость к маслам и топливу - идеален для цехов, автосервисов, энергообъектов
• Серая оболочка - устойчива к УФ-лучам, подходит для наружной прокладки
• Надёжная изоляция ПВХ - снижает риск пробоя даже при колебаниях температуры
• Российское производство - доступна локальная поддержка и быстрая замена

Ограничения применения

• Не предназначен для частых изгибов - максимальная подвижность ограничена (10×D); для мобильных устройств выбирайте кабели с классом гибкости 6–7
• Работает при температуре до +80 C - не применяйте рядом с источниками тепла выше этого значения
• Не рекомендован для прямого бетонирования без защиты (не является бронированным кабелем)
• Не подходит для подземной прокладки без труб или кабельных каналов - отсутствует водо- и механическая защита

Примеры использования

• Подключение промышленных насосов и компрессоров в цеху
• Прокладка питания к светильникам на открытой площадке
• Питание ЧПУ-станков и роботов с ограниченным движением
• Монтаж распределительных щитов на заводах
• Подсоединение сварочных аппаратов и мощного электроинструмента

Практические советы

• Перед монтажом проверьте, чтобы наружный диаметр 17,5 мм свободно проходил через кабельные вводы и гофры
• При прокладке в одной трассе с другими кабелями оставляйте зазор - нагрев от соседних проводников может повысить температуру
• Для длительной работы в условиях влажности используйте герметичные соединители
• Не перегружайте жилы - при токе выше 70 А возможен перегрев, особенно при закрытой прокладке
• При необходимости резки - используйте специальный инструмент, чтобы не повредить изоляцию
• Артикул 3120001321 - всегда проверяйте его при заказе, чтобы избежать путаницы с аналогами
