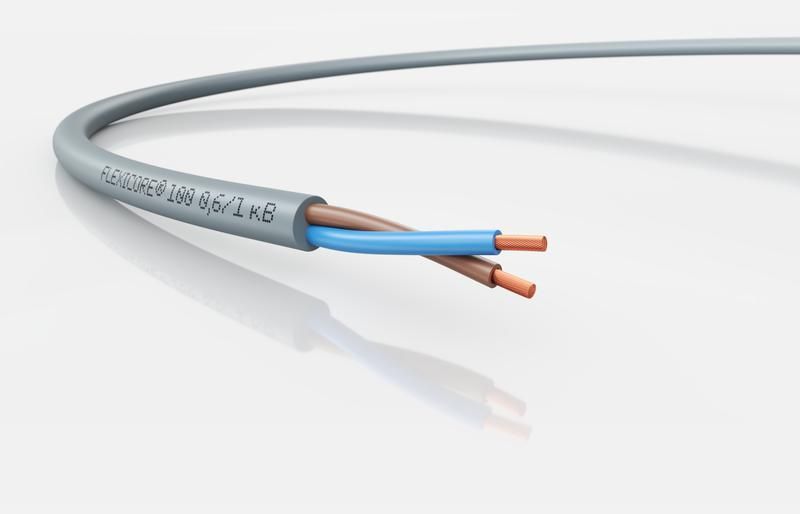

Кабель универсальный FLEXICORE 100 0.6/1 кВ 2X4 - 3120001313 LAPP

Кабель FLEXICORE 100 0.6/1 кВ 2X4 (м) от LAPP - это гибкий силовой кабель с медными многопроволочными жилами сечением 4 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001313.

Назначение и область применения

Кабель FLEXICORE 100 0.6/1 кВ 2X4 (м) используется для передачи электроэнергии и управления в условиях, где требуется надёжность и устойчивость к механическим нагрузкам. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в помещениях с сухой или влажной средой, в том числе на открытых площадках.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 4 мм2 - обеспечивает токовую нагрузку до 30 А (при нормальных условиях)
• Количество жил: 2 - одна для фазы, одна для нуля; подходит для однофазных цепей
• Материал проводника: медь, многопроволочная конструкция 5 класса гибкости - повышает долговечность при изгибах
• Изоляция и оболочка: ПВХ (PVC) - устойчива к влаге, химическим веществам, не содержит свинца
• Наружный диаметр: 10,3 мм - компактная форма для удобной прокладки в каналах и лотках
• Максимальная рабочая температура проводника: +80 C - не перегревается при длительной нагрузке
• Цвет оболочки: серый - стандартизирован для промышленного использования
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - D = 10,3 мм
• Огнестойкость: соответствие IEC 60332-1-2 - не распространяет горение при одиночном прокаливании
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C

Совместимость и монтаж

Кабель FLEXICORE 100 0.6/1 кВ 2X4 (м) совместим с обычными клеммниками, зажимами и разъёмами, предназначенными для медных жил сечением 4 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке вдоль металлических поверхностей применяйте защитные рукава или каналы. Не рекомендуется использовать в местах постоянного трения или частого изгиба - для таких условий нужен кабель с более высокой гибкостью (например, 6–7 класса).

Безопасность и стандарты

• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - по классу гибкости жил
• Тестовое напряжение: 4 кВ - повышенная прочность изоляции
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016 - экологически безопасен, не содержит опасных веществ
• Испытан на стойкость к минеральному маслу и дизельному топливу по ГОСТ 25018
• Не поддерживает горение - согласно IEC 60332-1-2

Преимущества

• Высокая гибкость за счёт многопроволочной меди 5 класса - снижает риск обрыва при монтаже
• Устойчивость к маслам и топливу - подходит для работы вблизи двигателей и гидравлических систем
• Стабильная изоляция при колебаниях температуры - сохраняет свойства в условиях перепадов
• Компактный наружный диаметр - экономит место в шахтах, лотках и трубах
• Произведён в России - гарантия соответствия местным условиям эксплуатации

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах возможна усталостная деформация жил
• Запрещено применять в условиях прямого контакта с открытым пламенем или высокими температурами выше +80 C
• Не следует прокладывать в земле без защиты (не имеет брони или водоотталкивающей оболочки)
• Не подходит для подземной прокладки, в кабельных канализациях без герметичных камер
• При использовании в холодных условиях ниже –40 C требует предварительного прогрева перед изгибом

Примеры использования

• Подключение станков ЧПУ к сети 220 В
• Прокладка вдоль конвейерной ленты для питания датчиков и моторов
• Питание светильников в цехах с повышенной влажностью
• Монтаж электропитания для портативных сварочных аппаратов
• Связь между щитом управления и исполнительными механизмами на производстве

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба: 41,2 мм (4×10,3 мм) для стационарной прокладки, 103 мм - при движении
• Перед подключением проверьте целостность изоляции и отсутствие перегибов
• Для длинных участков (>50 м) учтите потери напряжения - при максимальной нагрузке они могут достигать 3–5%
• Не заплетайте кабель в плотные пучки - это снижает теплоотвод и увеличивает риск перегрева
• При работе в агрессивной среде (масло, эмульсии) регулярно осматривайте поверхность оболочки на предмет растрескивания
• При замене старого кабеля - выбирайте аналогичную марку FLEXICORE 100 0.6/1 кВ 2X4 (м): одинаковые параметры обеспечивают совместимость с существующей системой
