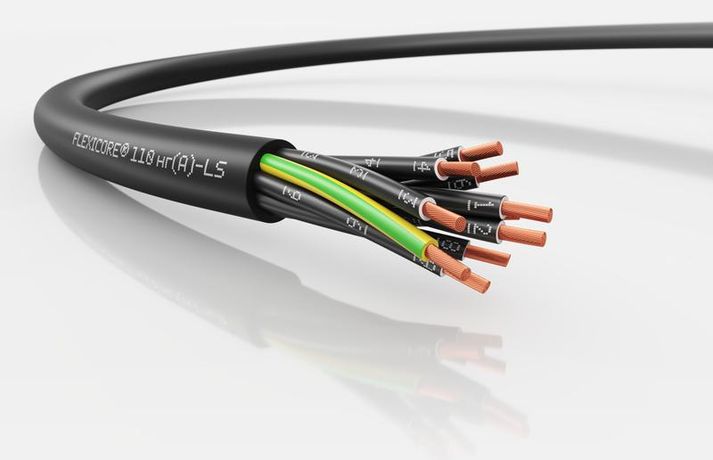

Кабель универсальный FLEXICORE 110 нг(А)-LS 12G0.75 - 3120000879 LAPP

Кабель FLEXICORE 110 нг(А)-LS 12G0.75 от LAPP - это многожильный силовой и контрольный кабель с негорючей и малодымной изоляцией, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Артикул 3120000879 подходит для промышленного оборудования, освещения и подключения приборов в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 12G0.75 используется для передачи энергии и сигналов в стационарных и слегка подвижных системах. Подходит для прокладки внутри и снаружи помещений, в том числе на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, системах автоматизации, осветительных сетях, для питания измерительных приборов, электроинструментов и других устройств с рабочим напряжением до 300 В.

Технические характеристики

• Сечение жилы: 0,75 мм2
• Количество жил: 12 (включая жилу заземления)
• Материал жил: медные многопроволочные жилы 5 класса гибкости (соответствие IEC 60228, VDE 0295, ГОСТ 22483)
• Изоляция: ПВХ с низким выделением дыма (LS)
• Оболочка: черная ПВХ, устойчивая к воздействию окружающей среды
• Напряжение: 300 В
• Температура эксплуатации: от –50 C до +80 C
• Наружный диаметр: 10,9 мм
• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение при групповой прокладке)
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - допущена эксплуатация в условиях повышенной влажности и на открытом воздухе

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 12G0.75 совместим с типовыми клеммниками, разъемами и зажимами, рассчитанными на медные жилы сечением 0,75 мм2. Для надежного контакта рекомендуется использовать наконечники или опрессовку. Монтаж возможен в кабель-каналах, лотках, трубах, а также на открытых поверхностях. Наружный диаметр 10,9 мм позволяет легко укладывать кабель в стандартные каналы. Жила заземления обеспечивает безопасную работу в системах с TN-S и TT.

Безопасность и стандарты

• Не распространяет горение при групповой прокладке - EN 60332-3-22
• Низкое выделение дыма и токсичных веществ - LS-класс
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и опасных добавок
• Тестовое напряжение: 4 кВ (повышенная надежность изоляции)

Преимущества

• Гибкость за счет многопроволочных жил 5 класса - удобство при монтаже в плотных местах
• Устойчивость к экстремальным температурам - работает даже при –50 C
• Защита от задымления - важна для эвакуационных путей и закрытых пространств
• Высокая механическая прочность - устойчив к перегибам и трению при ограниченной подвижности
• Российское производство - доступность запаса и сервиса

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-трассах с частыми изгибами - используйте кабели с маркировкой “FLEX” или “CHAIN”)
• Запрещено применение в условиях постоянного погружения в воду - не имеет IP-защиты
• Не следует прокладывать рядом с источниками высоких температур выше +80 C
• При использовании в агрессивных химических средах требуется дополнительная защита (короба, рукава)

Примеры использования

• Подключение станков и конвейеров в цехах
• Прокладка в распределительных щитах и шкафах управления
• Освещение в холодильных камерах и наружных светильниках
• Питание датчиков, контроллеров и панелей HMI
• Монтаж в лабораториях и медицинских учреждениях, где важна низкая токсичность дыма

Практические советы

• При прокладке соблюдайте минимальный радиус изгиба - 43,6 мм (4×10,9 мм) для стационарной установки, 109 мм для подвижных участков
• Перед монтажом проверьте целостность изоляции и отсутствие повреждений оболочки
• Для защиты от механических нагрузок используйте кабельные каналы или гофротрубу
• Жила заземления должна быть обязательно подключена к контуру заземления - игнорирование этого снижает уровень безопасности
• При работе в условиях низких температур (–30 C и ниже) избегайте резких движений кабеля - материал становится менее эластичным
