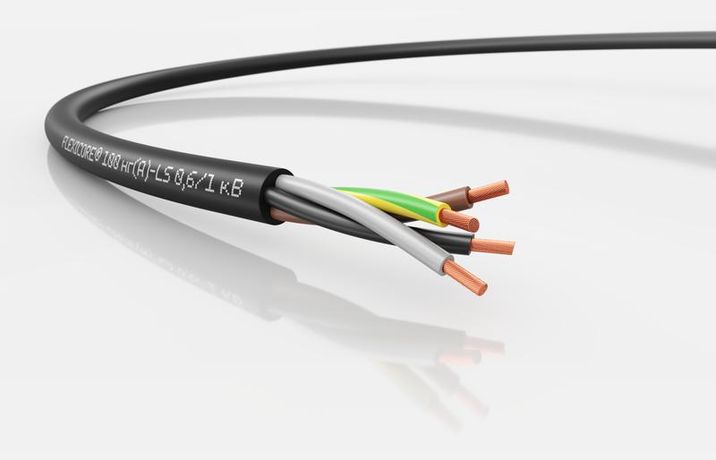

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G16 - 3120000897 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G16 - это силовой кабель с медными жилами сечением 16 мм2 и четырьмя жилами, включая заземление. Он предназначен для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючей и малодымной изоляции, кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G16 безопасно используется в закрытых и открытых объектах.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G16 применяется для передачи электроэнергии и управления оборудованием в условиях, где важна пожаробезопасность и надёжность. Подходит для:

• промышленного оборудования и автоматических линий;
• осветительных систем и распределительных щитов;
• монтажа в цехах, складах, офисах и на улице;
• питания измерительных приборов и электроинструментов;
• сетей постоянного и переменного тока до 1 кВ.

Изготовлен для работы в помещениях и на открытом воздухе, в том числе при повышенной влажности.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 16 мм2 - обеспечивает пропускную способность до 80–90 А (зависит от условий прокладки).
• Количество жил: 4 (три фазные + один защитный PE).
• Материал проводника: многопроволочная медь 5 класса гибкости по IEC 60228 - повышает долговечность при изгибах.
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов - снижает риск распространения огня и ядовитых веществ при возгорании.
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Наибольшая рабочая температура: 80 C - не рекомендуется использовать в местах с перегревом выше этого значения.
• Наружный диаметр: 20,9 мм - влияет на выбор каналов, труб и кабельных лотков.
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной прокладки.
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (при ограниченной подвижности) - D = 20,9 мм.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, влажности до 98 %.

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G16 совместим с типовыми клеммниками, шинами и контактами, рассчитанными на медные жилы сечением 16 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Прокладка возможна в кабельных каналах, лотках, трубах, на кабельных трассах и вдоль стен. При прокладке в земле требуется защита механическими оболочками. Не применять в местах с частыми изгибами и движущимися элементами - для таких задач нужен гибкий кабель другого типа.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 (огнестойкость при групповой прокладке).
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016.
• Тестовое напряжение 4 кВ - гарантирует высокую изоляционную прочность.
• Высокие требования к физико-механическим свойствам - устойчив к растяжению, давлению и старению.

Преимущества

• Низкая дымообразование и токсичность при горении - безопаснее для людей и оборудования.
• Увеличенная гибкость за счёт жил 5 класса - удобен при прокладке в труднодоступных местах.
• Стандартный наружный диаметр 20,9 мм - легко встраивается в существующие системы.
• Чёрная оболочка - устойчива к UV-излучению, подходит для наружной эксплуатации без дополнительной защиты.
• Произведён в России - доступность запчастей и сервиса.

Ограничения применения

• Не предназначена для постоянного движения - не заменяет гибкие кабели типа H07RN-F или YDY.
• Запрещено использование при температурах ниже –40 C и выше +80 C.
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>100 C).
• Не рекомендован для прямого бетонирования без защитной оболочки - возможны механические повреждения.
• Не подходит для подземной прокладки без дополнительной защиты от влаги и нагрузок.

Примеры использования

• Подключение станков и конвейеров в металлообработке.
• Прокладка в распределительном щите производственного корпуса.
• Питание светильников в холодильных камерах и наружных площадках.
• Монтаж электроснабжения для насосных станций и вентиляционных систем.
• Подводка к контроллерам, датчикам и пультам управления в автопроизводстве.

Практические советы

• Перед монтажом проверьте минимальный радиус изгиба - не менее 84 мм (4 × 20,9 мм) для стационарной прокладки.
• При использовании в кабельных лотках соблюдайте шаг между кабелями - минимум 10 мм для теплоотвода.
• Обязательно заземляйте жилу PE через надёжный контакт - не допускайте плохого контакта.
• При прокладке в сыром месте используйте герметичные вводы и муфты - даже ПВХ не защищён от длительного воздействия воды.
• При необходимости резки - используйте специальный инструмент, чтобы не повредить внутренние жилы.
• Для длинных участков (более 50 м) учтите потери напряжения - при максимальной нагрузке возможен спад до 3–5 %.
