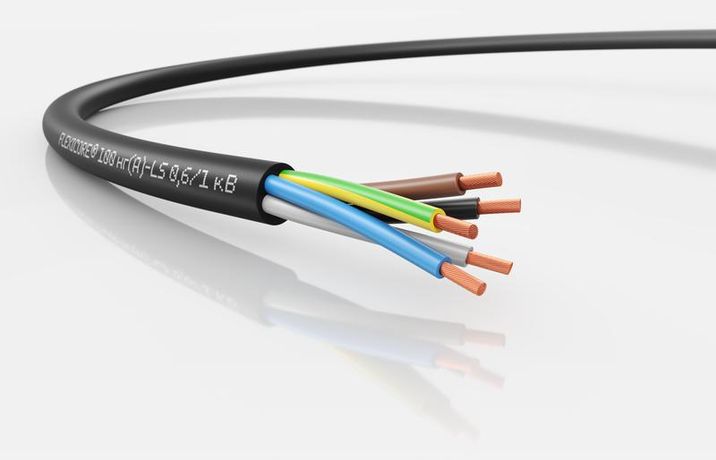

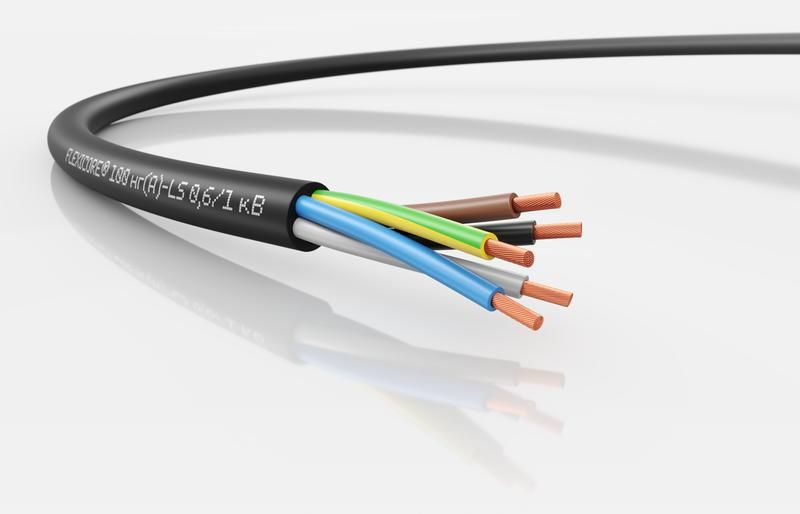

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G16 - 3120000907 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G16 - силовой кабель с медными жилами сечением 16 мм2 и пятью жилами, включая заземление. Он предназначен для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Марка кабеля LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G16 соответствует высоким требованиям безопасности и экологичности.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G16 используется для передачи электроэнергии и управления оборудованием в условиях, где важна безопасность при возгорании. Подходит для прокладки внутри и снаружи помещений: в цехах, на производственных линиях, в распределительных щитах, для питания станков, насосов, систем автоматизации, освещения и измерительных приборов. Применяется там, где требуется надёжная работа при повышенных требованиях к огнестойкости и низкому дымовыделению.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 16 мм2 - обеспечивает пропускную способность до 80–90 А (при нормальных условиях)
• Количество жил: 5 - три фазные, одна нулевая, одна заземляющая (PE)
• Материал проводника: медь многопроволочная (класс 5 по IEC 60228) - повышает гибкость и устойчивость к вибрациям
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов (LS - Low Smoke)
• Наружный диаметр: 23,3 мм - компактная форма для удобной прокладки в каналах и лотках
• Максимальная рабочая температура жил: +80 C - не рекомендуется длительная нагрузка выше этого значения
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - D = наружный диаметр
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной прокладки
• Тестовое напряжение: 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перегрузках
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных средах

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G16 совместим с типовыми клеммниками, контактами и зажимами для медных жил сечением 16 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в лотках или трубах соблюдайте минимальный радиус изгиба. Заземляющую жилу обязательно подключите к контуру заземления. Не применяйте для частого изгибания - это снижает срок службы.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое дымовыделение и малая токсичность газов при горении - LS (Low Smoke)
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Жилы соответствуют IEC 60228, VDE 0295, ГОСТ 22483 - гарантированная механическая и электрическая однородность

Преимущества

• Высокая огнестойкость - предотвращает распространение пламени между кабелями
• Низкий уровень дыма и ядовитых газов - повышает шансы на эвакуацию при пожаре
• Гибкость за счёт многопроволочной жилы - упрощает монтаж в труднодоступных местах
• Устойчивость к влаге и перепадам температур - подходит для открытых площадок и сырых помещений
• Экологическая безопасность - не содержит опасных веществ, разрешён к применению в ЕАЭС

Ограничения применения

• Не предназначена для постоянного движения - не использовать в кабель-каналах с частым изгибом (например, в мобильных механизмах)
• Запрещено превышать максимальную температуру жилы (+80 C) - риск деформации изоляции
• Не рекомендуется прокладывать рядом с источниками открытого пламени или высоких температур (>100 C)
• Не следует использовать в контакте с маслами, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива к таким воздействиям

Примеры использования

• Подключение промышленных станков и CNC-оборудования
• Прокладка в распределительных щитах заводских цехов
• Питание светильников и систем аварийного освещения
• Монтаж контрольных цепей на конвейерах и автоматических линиях
• Подключение электроприборов и электроинструментов в условиях повышенной пожарной опасности

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие повреждений оболочки - особенно при хранении на открытом воздухе
• При прокладке в одной трассе с другими кабелями соблюдайте интервалы - не допускайте плотного сдавливания
• Для защиты от механических повреждений используйте гофру или металлические рукава при наружной прокладке
• При оконцевании жил используйте наконечники типа НШВИ-16 - они обеспечивают надёжный контакт и предотвращают перелом проволочек
• Обязательно пометьте жилы при подключении - цветовая маркировка не всегда соответствует стандартам на объекте
