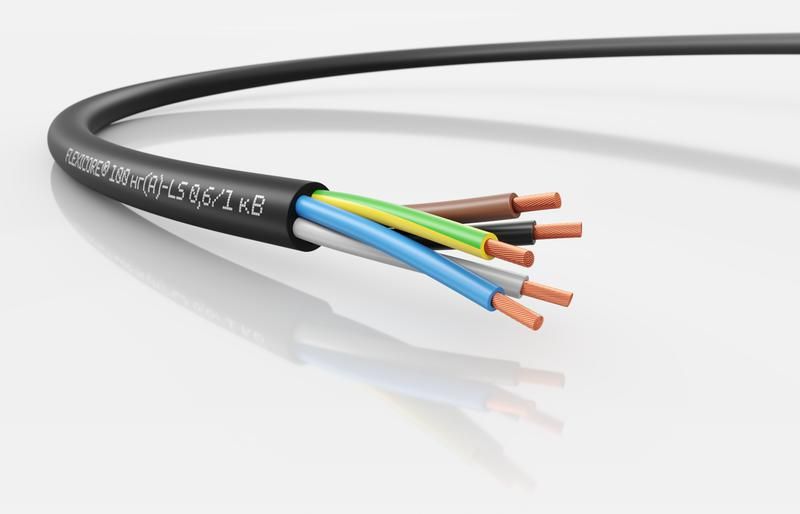

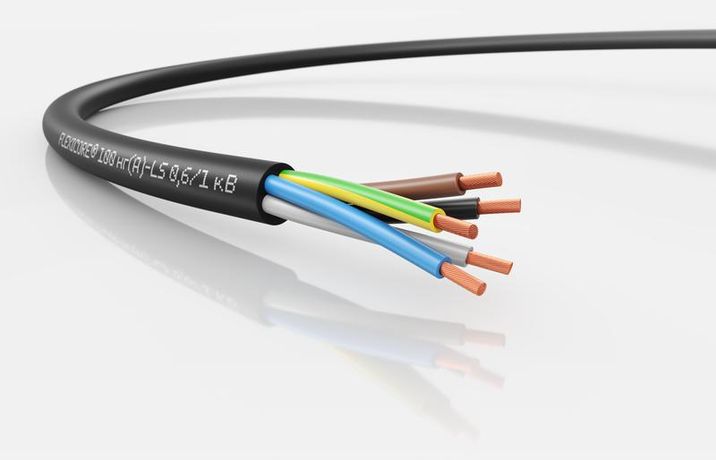

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G1.5 - 3120001336 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G1.5 от LAPP - это силовой и контрольный кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Артикул 3120001336 обеспечивает совместимость с современными системами управления и питанием.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G1.5 используется для передачи электроэнергии и сигналов в условиях, где важна безопасность и устойчивость к воздействию окружающей среды. Подходит для прокладки внутри зданий и на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, системах автоматизации, освещении, для подключения электроинструментов и измерительных приборов.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 1,5 мм2 - оптимально для нагрузок до 16 А в зависимости от условий прокладки;
• Количество жил: 5 - три фазные, одна нулевая и одна защитная (PE);
• Материал проводника: многопроволочная медная жила 5 класса гибкости по IEC 60228 - повышает долговечность при изгибах;
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (нг-LS) - снижает опасность при возгорании;
• Наружный диаметр: 10 мм - компактная форма для удобной прокладки в каналах и лотках;
• Максимальная рабочая температура проводника: +80 C - позволяет использовать в нагреваемых средах;
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - важно соблюдать при монтаже;
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации;
• Климатическое исполнение: У1, У2, У3 - работает при температуре от −40 C до +50 C, во влажной и сухой среде.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G1.5 совместим с стандартными клеммниками, контактами и зажимами для медных жил. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в трубах и лотках убедитесь, что внутренний диаметр минимум на 1–2 мм больше наружного диаметра кабеля (10 мм). Не применяйте для частого механического движения - для этого нужны гибкие шнуры типа ÖLFLEX®.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 и EN 61034-2 - кабель не распространяет горение и имеет низкую задымленность (нг-LS);
• Тестовое напряжение: 4 кВ - гарантирует высокую изоляционную прочность;
• Соответствие нормам: REACH, RoHS, ТР ЕАЭС 037/2016 - не содержит свинец и другие запрещенные вещества;
• Производство: Россия - сертифицированная продукция по российским и европейским стандартам.

Преимущества

• Высокая степень защиты от огня и дыма - безопаснее для людей и оборудования при авариях;
• Гибкая многопроволочная жила - легче монтировать и меньше подвержена усталостному разрушению;
• Устойчивость к влаге и перепадам температур - можно применять как indoors, так и outdoors;
• Компактный диаметр - экономит место в шахтах, коробах и распределительных щитах;
• Отсутствие токсичных материалов - экологически безопасен при монтаже и утилизации.

Ограничения применения

• Не предназначен для постоянного перемещения - не заменяет гибкий шнур; максимальная подвижность - только ограниченная;
• Запрещено использование при температурах выше +80 C - риск деформации изоляции;
• Не рекомендован для прямого заливания бетоном без защитной гофры - возможны механические повреждения;
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур без термической защиты.

Примеры использования

• Подключение станков и конвейеров в цехах;
• Прокладка в распределительных щитах и шахтах зданий;
• Питание светильников и осветительных систем на улице;
• Связь между контроллерами и датчиками в автоматических линиях;
• Подключение электроприборов и электроинструментов в мастерских и на объектах.

Практические советы

• При монтаже в местах с высокой влажностью - используйте герметичные вводы и кабельные муфты;
• Перед подключением проверьте целостность изоляции и правильность цветового обозначения жил (L1/L2/L3/N/PE);
• Не затягивайте зажимы слишком сильно - многопроволочные жилы легко деформируются;
• При прокладке в одной трассе с другими кабелями - соблюдайте минимальные расстояния для теплоотвода;
• Для длительной работы в холоде - храните кабель при комнатной температуре перед монтажом, чтобы избежать растрескивания оболочки.
