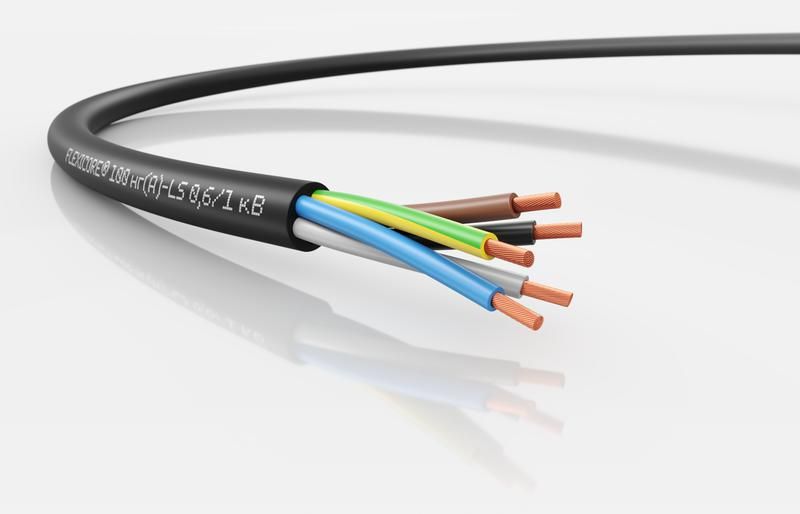

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G25 - 3120000908 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G25 предназначен для передачи электроэнергии и сигнала в стационарных и слегка подвижных системах - от промышленного оборудования до осветительных сетей. Благодаря низкому дымовыделению и огнестойкости он безопасен для использования в закрытых и открытых помещениях.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G25 используется там, где важны безопасность и надёжность: в промышленных цехах, на производственных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутреннего монтажа, так и для уличной прокладки. Применяется в силовых и контрольных цепях постоянного и переменного тока до 1 кВ.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 25 мм2 - обеспечивает высокую нагрузочную способность для мощных потребителей.
• Количество жил: 5 - три фазные, одна нулевая и одна защитная (заземление).
• Жила: многопроволочная, круглая, 5 класса гибкости по IEC 60228 - удобна для монтажа и снижает риск перелома при изгибах.
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов при нагреве - соответствует нормам LS (Low Smoke).
• Огнестойкость: выполнено по IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Наружный диаметр: 29 мм - учтён при планировании каналов и труб.
• Макс. температура жилы: +80 C - не рекомендуется длительная работа выше этого значения.
• Мин. радиус изгиба: 4×D (29 мм × 4 = 116 мм) - для стационарной прокладки; 10×D - при ограниченной подвижности (например, при перемещении оборудования).
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной эксплуатации.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от −40 C до +50 C, во влажной и сухой среде.

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G25 совместим с стандартными клеммниками, контактами и зажимами для медных жил сечением 25 мм2. Для подключения используйте наконечники типа НШВИ-25 или аналогичные. Монтаж возможен в кабель-каналах, лотках, трубах, а также прямо на поверхности при защите от механических повреждений. Не применяйте для частого изгиба или движения - это снизит срок службы.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 - огнестойкость при групповой прокладке.
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016.
• Тестовое напряжение 4 кВ - повышенная гарантия изоляционной прочности.
• Низкое дымовыделение и малая токсичность продуктов горения - безопаснее для людей при возгорании.

Преимущества

• Высокая гибкость благодаря жилам 5 класса - проще прокладывать в плотных местах.
• Устойчивость к внешним воздействиям - подходит для условий с колебаниями температуры и влажности.
• Стандартный черный цвет оболочки - долговечен на солнце, не требует дополнительной защиты при наружном монтаже.
• Произведён в России - доступность запчастей и сервиса.

Ограничения применения

• Не предназначена для постоянного движения - при частых изгибах возможна усталостная деформация жил.
• Запрещено превышать максимальную температуру жилы (+80 C) - риск перегрева и выхода из строя изоляции.
• Не использовать в условиях постоянного контакта с маслом, бензином или растворителями - ПВХ не устойчив к органическим жидкостям.
• Не рекомендован для прокладки в канализационных коллекторах или агрессивных химических средах.

Примеры использования

• Подключение станков и конвейеров в заводских цехах.
• Прокладка в распределительных шкафах промышленных объектов.
• Питание насосов, компрессоров и автоматических линий.
• Освещение на открытых площадках и в ангарах.
• Подключение электроприборов и инструментов в мастерских.

Практические советы

• При прокладке соблюдайте минимальный радиус изгиба - 116 мм для стационарного монтажа, 290 мм при движущихся участках.
• Перед монтажом проверьте посадочные размеры клемм - сечение 25 мм2 требует качественного обжима.
• При прокладке в одной трассе с другими кабелями учитывайте наружный диаметр 29 мм - не забудьте про свободное пространство для теплоотвода.
• Для наружной прокладки можно использовать кабель без дополнительной защиты - его оболочка устойчива к UV-излучению.
• Не перегружайте кабель - максимальная токовая нагрузка зависит от температуры окружающей среды и метода прокладки. При необходимости - проконсультируйтесь по таблицам допустимых токов для ПВХ-кабелей.
