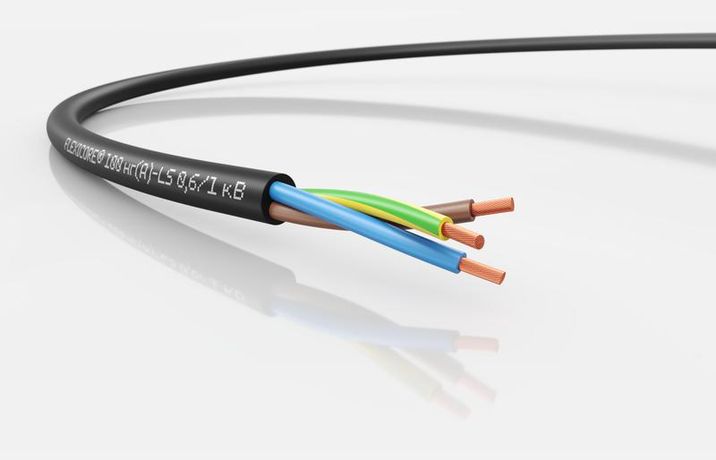

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G2.5 - 3120001339 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G2.5 - это силовой кабель с медными жилами и негорючей изоляцией, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в зданиях и на улице. Подходит для питания оборудования, освещения и промышленных систем, где важна безопасность и надежность.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G2.5 используется для передачи электроэнергии в электрических установках с напряжением до 1 кВ. Применяется в промышленных объектах, производственных линиях, системах освещения, для подключения электроинструмента, измерительных приборов и другого оборудования. Подходит как для внутренней, так и для наружной прокладки - в том числе в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ
• Сечение жил: 2,5 мм2
• Количество жил: 3 (включая защитную PE-жилу)
• Материал проводника: многопроволочная медь (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ с низким выделением дыма и газов (LS)
• Оболочка: черная, негорючая (нг(A))
• Наружный диаметр: 9,7 мм
• Максимальная рабочая температура жил: +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Климатическое исполнение: У1, У2, У3 - для работы в помещениях и на открытом воздухе
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G2.5 совместим с типовыми клеммниками, разъемами и контактами, рассчитанными на медные жилы сечением 2,5 мм2. Для обеспечения надежного контакта рекомендуется использовать наконечники или опрессовку. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто - на стене или потолке. При прокладке в местах с частичным движением (например, на транспортерах) соблюдайте минимальный радиус изгиба 10×D (97 мм).

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Низкая дымообразующая способность и малая токсичность газов при возгорании (маркировка LS)
• Не содержит свинец и другие запрещенные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Производство в России, сертифицировано по ГОСТ 22483 и VDE 0295

Преимущества

• Улучшенная механическая прочность оболочки - устойчив к повреждениям при монтаже
• Гибкость за счет жил 5 класса - удобен при прокладке в труднодоступных местах
• Стабильная работа при колебаниях температуры и влажности
• Высокая электрическая надежность благодаря тестовому напряжению 4 кВ
• Черный цвет оболочки - устойчив к УФ-излучению, подходит для наружной эксплуатации

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур или кабель типа H07RN-F
• Запрещено применение при температурах ниже -40 C - материал становится хрупким
• Не следует прокладывать в контакте с маслом, бензином и растворителями - ПВХ-оболочка может разрушаться
• Не используйте для прямого подземного закапывания без защиты в трубах или каналах

Примеры использования

• Подключение станков и автоматических линий в цехах
• Прокладка осветительных сетей в офисах, складах, торговых центрах
• Питание насосов, вентиляторов, датчиков в условиях высокой влажности
• Монтаж электропитания для ремонтных мастерских и автосервисов
• Подключение бытовых и промышленных электроинструментов через распределительные щиты

Практические советы

• При прокладке в одной трассе с другими кабелями учитывайте тепловую нагрузку - максимальная температура жил 80 C не должна превышаться даже при плотном расположении
• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно важно при работе с многопроволочными жилами
• Для кабеля с наружным диаметром 9,7 мм выбирайте кабель-каналы и муфты с внутренним диаметром не менее 12–15 мм
• При использовании в холодных условиях (особенно зимой) прогревайте кабель перед изгибом - это предотвратит растрескивание оболочки
• Лучший вариант для замены старых кабелей типа ВВГ - аналогичные параметры, но с лучшей экологической и пожарной безопасностью
