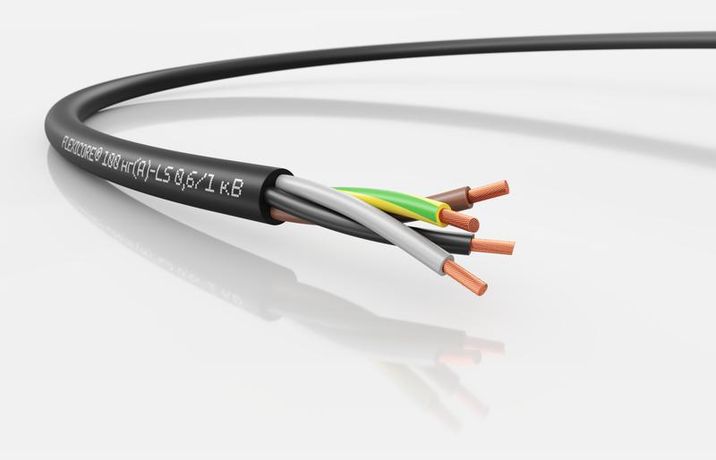

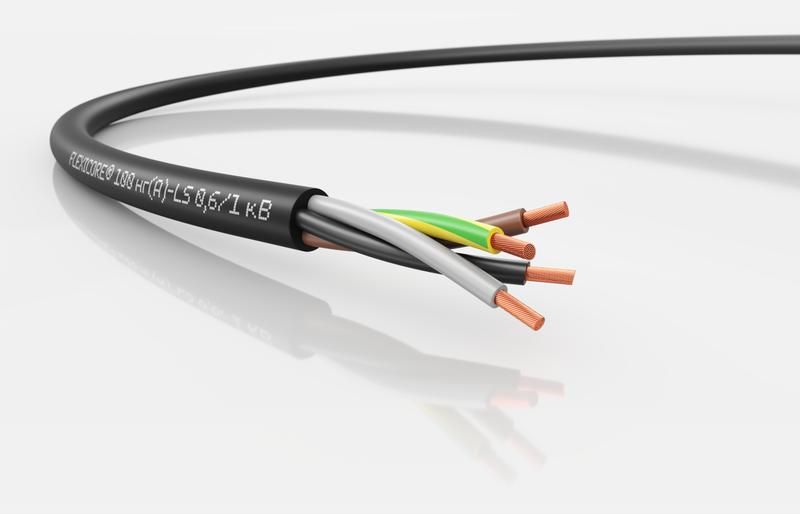

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G6 - 3120001348 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G6 - это силовой кабель с четырьмя медными жилами сечением 6 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Он сочетает огнестойкость, низкое дымообразование и соответствие экологическим нормам, что делает его надёжным решением для промышленных объектов, систем освещения и автоматизации.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G6 используется для передачи электроэнергии и управления оборудованием в условиях, где важна безопасность при возгорании. Подходит для прокладки внутри и снаружи помещений: в цехах, на производственных линиях, в распределительных щитах, для питания измерительных приборов, электроинструментов и осветительных сетей. Применяется там, где требуется устойчивость к механическим нагрузкам и минимальное выделение токсичных веществ при нагреве.

Технические характеристики

• Номинальное напряжение: 0,6 кВ (до 1 кВ между жилами и землёй)
• Сечение каждой жилы: 6 мм2
• Количество жил: 4 (три фазные + один защитный PE)
• Материал проводника: многопроволочная медь (класс гибкости 5 по IEC 60228)
• Изоляция и оболочка: ПВХ (PVC) с низким дымообразованием и безгалогенной формулой (LS)
• Наружный диаметр: 13,7 мм
• Максимальная рабочая температура проводника: +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: чёрный
• Климатическое исполнение: У1, У2, У3 - для работы в помещениях и на открытом воздухе при повышенной влажности
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G6 совместим с типовыми клеммниками, зажимами и контактами, рассчитанными на медные жилы сечением до 6 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Защитный проводник (PE) имеет тот же цвет изоляции, что и другие жилы, поэтому проверьте маркировку на конце перед подключением. Наружный диаметр 13,7 мм требует учёта при выборе труб, каналов и кабельных лотков - обеспечьте свободный проход минимум на 20–30%. Монтаж с ограниченной подвижностью возможен, но не рекомендован для постоянного движения (например, в кабель-каналах на перемещаемых участках).

Безопасность и стандарты

• Огнестойкость: соответствует IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое дымообразование и малая токсичность: маркировка LS (Low Smoke)
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Жилы выполнены по стандартам IEC 60228, VDE 0295, ГОСТ 22483 - обеспечивают стабильную проводимость и долговечность

Преимущества

• Улучшенная механическая прочность за счёт усиленной конструкции ПВХ-оболочки
• Высокая устойчивость к воздействию влаги и перепадам температур - подходит для открытых площадок и сырых помещений
• Повышенное тестовое напряжение 4 кВ снижает риск пробоя изоляции даже при кратковременных перегрузках
• Медные жилы 5 класса гибкости позволяют легко гнуть кабель при монтаже без повреждения
• Чёрный цвет оболочки устойчив к УФ-излучению - не теряет эластичность при длительном нахождении на солнце

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шланговый кабель (например, типа ÖLFLEX®)
• Рабочая температура не выше +80 C - не применяйте в местах с высокими тепловыделениями (например, рядом с печами или трансформаторами без теплоизоляции)
• Запрещено использовать в контакте с маслом, бензином и другими органическими растворителями - ПВХ-оболочка может разрушаться
• Не рекомендуется для прямого закапывания в грунт без защиты (труб, каналов); для этого нужны специальные бронированные кабели

Примеры использования

• Подключение станков и конвейеров в металлообработке
• Прокладка в распределительных щитах заводских цехов
• Питание светильников и датчиков в холодильных камерах
• Монтаж системы аварийного освещения в офисных зданиях
• Подвод питания к насосам и компрессорам на открытом воздухе

Практические советы

• Перед прокладкой проверьте радиус изгиба - не менее 55 мм (4 × 13,7 мм) для стационарного монтажа
• При использовании в сыром месте обязательно герметизируйте входы в оборудование и кабельные вводы
• Для длинных трасс (>50 м) учитывайте потери напряжения - сечение 6 мм2 подходит для токов до ~30 А при длине до 100 м
• Обязательно заземлите защитный проводник (PE) - он есть в составе кабеля, но не всегда правильно подключен на практике
• Храните катушки в сухом месте, избегайте прямого солнечного света - даже устойчивый к УФ кабель со временем теряет эластичность
