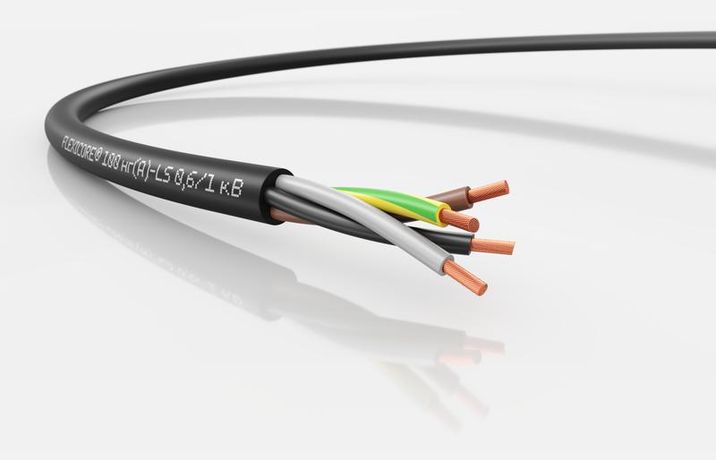

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G70 - 3120000901 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G70 от LAPP - силовой кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Медные жилы сечением 70 мм2, четырехжильная конструкция с заземляющим проводником и черная ПВХ-оболочка обеспечивают устойчивую работу в промышленных условиях. Артикул 3120000901 соответствует марке LAPP KABEL X05VV-F нг(A)-LS.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G70 предназначен для передачи электроэнергии в стационарных и слегка подвижных системах. Подходит для прокладки как внутри помещений, так и на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, осветительных сетях, для питания измерительных приборов, электроприборов и электроинструментов. Также используется в системах электроснабжения, где важна безопасность при возгорании.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на постоянную работу в сетях до 1000 В переменного тока.
• Сечение жил: 70 мм2 - обеспечивает высокую нагрузочную способность, подходит для мощных потребителей.
• Количество жил: 4 - три фазные жилы + жила заземления (PE), цвет оболочки - черный.
• Материал проводника: медная многопроволочная жила 5 класса гибкости - повышает долговечность при изгибах и вибрациях.
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов (LS) - снижает опасность при пожаре.
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения.
• Наружный диаметр: 37,6 мм - влияет на выбор каналов, коробов и труб для прокладки.
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - важно соблюдать при монтаже.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных средах.
• Тестовое напряжение: 4 кВ - гарантирует надежность изоляции даже при кратковременных перегрузках.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G70 совместим с стандартными клеммниками, зажимами и контактами, рассчитанными на медные жилы сечением до 70 мм2. Для подключения используйте наконечники типа НШВИ или НВИ, подходящие по диаметру. При прокладке в каналах, лотках или трубах убедитесь, что внутренний диаметр минимум на 10–15% больше наружного диаметра кабеля (37,6 мм). Не применяйте для частых изгибов - это снизит срок службы. При монтаже в местах с механическими воздействиями используйте защитные рукава или гофру.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 - не поддерживает горение при групповой прокладке.
• Не содержит свинец и другие токсичные вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016.
• Оболочка LS (Low Smoke) - при нагреве выделяет минимальное количество дыма и едких газов, что важно для эвакуации и работы спасательных служб.
• Жилы соответствуют IEC 60228, VDE 0295, ГОСТ 22483 - гарантированная гибкость и электропроводность.

Преимущества

• Высокая огнестойкость - безопаснее при авариях и перегрузках.
• Низкое дымообразование - сохраняет видимость и снижает риск отравления при пожаре.
• Улучшенные физико-механические свойства - устойчив к трению, давлению и вибрациям.
• Российское производство - доступная цена и быстрая доставка на рынок СНГ.
• Подходит для открытой и закрытой прокладки - универсальность в использовании.

Ограничения применения

• Не предназначен для частого перемещения или постоянной подвижности - это вызывает усталостное разрушение изоляции.
• Максимальная рабочая температура 80 C - нельзя использовать рядом с источниками тепла без теплоизоляции.
• ПВХ-оболочка чувствительна к длительному UV-воздействию - при наружной прокладке требуется защита от прямого солнца (например, кабель-каналы или покрытие).
• Не рекомендован для прокладки в контакте с маслом, бензином или растворителями - возможна деформация оболочки.

Примеры использования

• Промышленные станки и автоматические линии - питание двигателей и контроллеров.
• Освещение крупных цехов и складских комплексов - замена старых кабелей на более безопасные.
• Электрощитовые и распределительные устройства - подключение к шинам и автоматическим выключателям.
• Передвижные компрессоры и насосы - при условии фиксированной маршрутизации и минимальных изгибов.
• Лифтовые системы и эскалаторы - для питания механизмов с периодическими движениями.

Практические советы

• При прокладке в одной трассе с другими кабелями соблюдайте интервал между ними - не менее 10 см, чтобы избежать перегрева.
• Проверьте посадочные размеры клеммников - они должны соответствовать сечению 70 мм2 и типу многопроволочной жилы.
• При нарезке кабеля FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G70 используйте специальные ножницы для толстых кабелей - обычный инструмент может повредить изоляцию.
• Запомните: радиус изгиба 4×D = около 150 мм. Не допускайте острых углов при монтаже.
• Для наружной прокладки лучше всего применять кабель в защитных коробах или кабель-каналах - продлевает срок службы оболочки.
• Артикул 3120000901 - проверяйте его при заказе, чтобы избежать путаницы с аналогами других серий.
