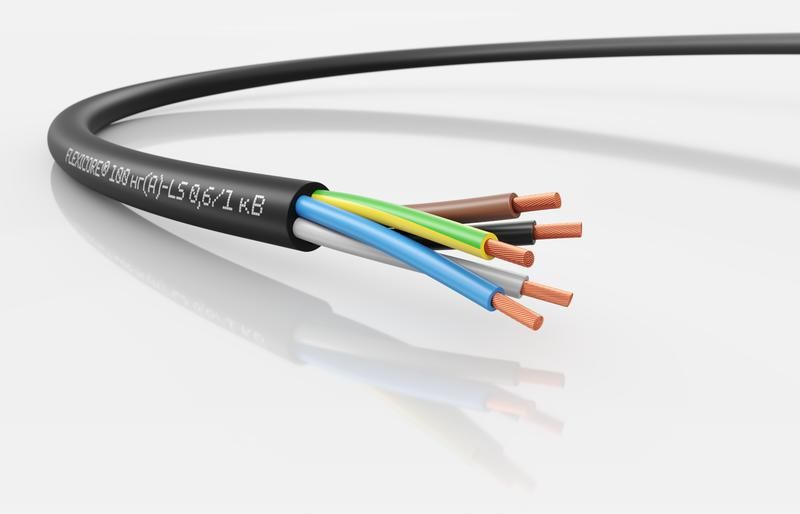

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G50 - 3120000910 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 5G50 - силовой кабель с медными жилами сечением 50 мм2 и пятью жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленных объектов, производственного оборудования и систем освещения, обеспечивает безопасную работу в условиях повышенной пожарной нагрузки благодаря негорючей изоляции и отсутствию выделения токсичных веществ при горении.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 5G50 используется для передачи электроэнергии и управления оборудованием в промышленных, коммерческих и общественных зданиях. Применяется в силовых цепях, для питания станков, конвейеров, осветительных систем, измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в каналах, лотках, трубах, на эстакадах и в открытых трассах.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на постоянное использование в сетях до 1000 В переменного тока.
• Сечение жил: 50 мм2 - позволяет пропускать большие токи, снижает потери энергии и нагрев.
• Количество жил: 5 - три фазные, одна нулевая, одна защитная (PE), что соответствует современным требованиям безопасности.
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает устойчивость к механическим воздействиям и удобна при монтаже.
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (LS) - не поддерживает горение, не образует едких паров при возгорании.
• Наружный диаметр: 36,9 мм - компактная форма для плотной укладки в лотках и трубах.
• Макс. температура проводника: +80 C - допустимый режим работы при длительной нагрузке.
• Минимальный радиус изгиба: 4×D (при стационарном монтаже), 10×D (при ограниченной подвижности) - требование для предотвращения повреждения жил.
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной эксплуатации.
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет пламя при групповом расположении кабелей.
• Тестовое напряжение: 4 кВ - гарантирует надежную изоляцию даже при кратковременных перенапряжениях.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в условиях высокой влажности и на открытом воздухе.

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 5G50 совместим с стандартными клеммниками, автоматическими выключателями и контактами, рассчитанными на токи до 160 А (в зависимости от условий прокладки). Для монтажа используйте инструменты, подходящие для жил сечением 50 мм2 - обжимные наконечники, кримперы, шины. Не рекомендуется применять кабель в местах с частыми изгибами или движущихся элементах - он не предназначен для постоянной гибкости. При прокладке в траншеях или на открытом воздухе применяйте защитные каналы или кабель-каналы.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 (огнестойкость), IEC 60228, VDE 0295, ГОСТ 22483 - по качеству проводников.
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016.
• Высокая степень защиты от распространения огня - кабель не поддерживает горение даже при групповой прокладке.
• При возгорании выделяет минимальное количество дыма и токсичных газов - важное преимущество для закрытых помещений и людных зон.

Преимущества

• Увеличенная прочность изоляции и оболочки - устойчив к механическим повреждениям при монтаже и эксплуатации.
• Стабильная работа при колебаниях температуры и влажности - идеален для регионов с суровым климатом.
• Гибкая конструкция жил - легко прокладывается в сложных маршрутах без специальных инструментов.
• Производство в России - гарантированное качество и доступность запасных партий.

Ограничения применения

• Не предназначен для постоянной подвижности - не заменяет гибкий кабель типа H07RN-F или YDY.
• Запрещено использовать в условиях постоянного контакта с маслом, бензином или растворителями - ПВХ оболочка не устойчива к органическим жидкостям.
• Не следует прокладывать рядом с источниками интенсивного тепла выше +80 C - риск перегрева и старения изоляции.
• Не рекомендован для прокладки в зонах с возможным механическим ударным воздействием без дополнительной защиты.

Примеры использования

• Подключение промышленных станков и CNC-оборудования к распределительному щиту.
• Питание светильников и осветительных систем в производственных цехах и складских комплексах.
• Прокладка в лотках между технологическими линиями на пищевых и химических заводах.
• Монтаж электроснабжения для насосных станций и вентиляционных установок на открытом воздухе.
• Подключение измерительных приборов и контроллеров в автоматизированных системах управления.

Практические советы

• Перед монтажом проверьте радиус изгиба - не менее 148 мм (4 × 36,9 мм) для стационарной прокладки.
• Обязательно используйте защитные проводники - они обеспечивают заземление корпусов оборудования и защиту от поражения током.
• При прокладке в одной трассе с другими кабелями соблюдайте интервалы - не допускайте перегрева за счет плотной укладки.
• Для наружной прокладки выбирайте места с минимальным прямым солнечным воздействием - хотя цвет черный, долгосрочная УФ-эксплуатация всё же снижает срок службы.
• При подключении жил используйте наконечники с опрессовкой - однопроволочные жилы недопустимы для этого сечения.
• Храните кабель в сухом месте, избегая перегибов и давления - сохраняются механические свойства оболочки.
