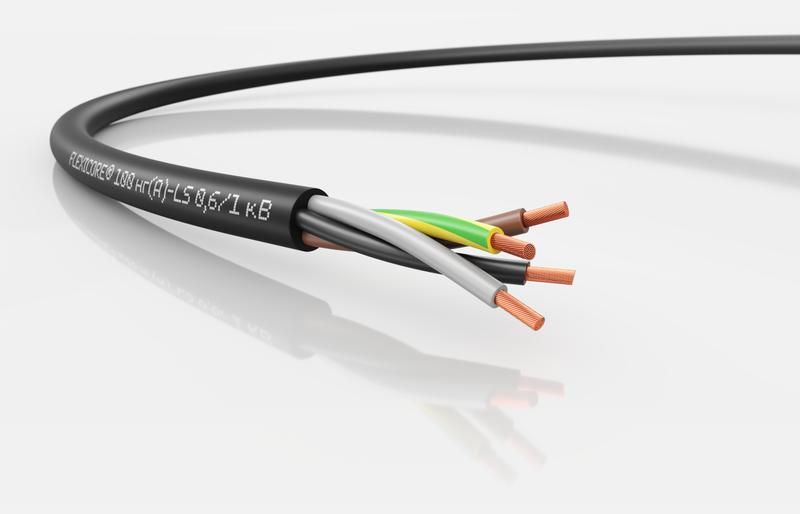

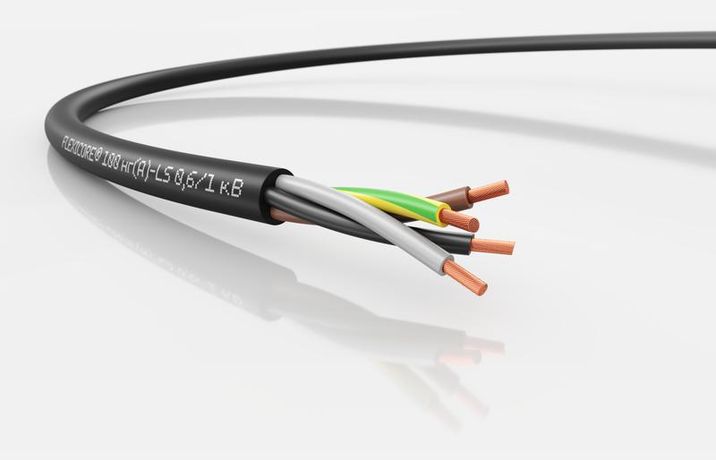

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G1.5 - 3120001335 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G1.5 - это силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Бренд LAPP обеспечивает надежность и соответствие европейским и российским нормам, а артикул 3120001335 указывает на конкретную модификацию с четырьмя жилами сечением 1,5 мм2 и черной ПВХ-оболочкой.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G1.5 используется для передачи электроэнергии и сигналов в условиях, где важна безопасность и устойчивость к воздействиям окружающей среды. Подходит для прокладки как внутри зданий, так и на открытом воздухе. Применяется в системах освещения, промышленном оборудовании, производственных линиях, для подключения измерительных приборов, электроинструментов и других устройств с питанием до 0,6 кВ.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 1,5 мм2 - оптимально для нагрузок до 16–20 А в зависимости от условий прокладки.
• Количество жил: 4 - три фазные + один защитный проводник (PE), что позволяет использовать кабель в TN-S и TT системах заземления.
• Материал проводника: медь, многопроволочная конструкция (класс 5 по IEC 60228) - повышает гибкость и долговечность при изгибах.
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (нг-LS) - снижает опасность при возгорании.
• Огнестойкость: соответствие IEC 60332-3-22 и EN 61034-2 - не распространяет горение и минимизирует дымообразование.
• Макс. температура проводника: 80 C - допустимый нагрев при длительной работе.
• Наружный диаметр: 9 мм - компактный размер для удобной прокладки в каналах и трубах.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - важно соблюдать при монтаже.
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной эксплуатации.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных помещениях, на открытом воздухе.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G1.5 совместим с типовыми клеммами, разъемами и автоматическими выключателями, рассчитанными на 1,5 мм2 и 10 А. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не перегибайте и не пережимайте провода. При прокладке в лотках или трубах учитывайте наружный диаметр 9 мм и минимальный радиус изгиба. Не применяйте для частых движений (например, в кабель-каналах на роботах); для таких задач выбирайте кабели с повышенной гибкостью (например, ÖLFLEX®).

Безопасность и стандарты

• Соответствует IEC 60332-3-22, EN 61034-2 - негорючесть и низкая дымообразующая способность.
• Не содержит свинец, фталаты и другие запрещенные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Тестовое напряжение 4 кВ - гарантирует высокую изоляционную прочность.
• Стандарты IEC 60228, VDE 0295, ГОСТ 22483 - обеспечивают точное соответствие сечения и гибкости жил.

Преимущества

• Уменьшенный наружный диаметр (9 мм) - экономия места при прокладке в плотных трассах.
• Гибкость жил 5 класса - легкий монтаж даже в труднодоступных местах.
• Оболочка нг-LS - безопасна в закрытых помещениях, особенно в офисах, больницах, школах.
• Устойчивость к климатическим факторам - можно применять на улице без дополнительной защиты.
• Производство в России - доступная цена и быстрая доставка.

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабельных цепях, элеваторах, мобильных станках).
• Запрещено прокладывать в контакте с маслом, бензином и другими органическими растворителями - ПВХ-оболочка не устойчива к ним.
• Не рекомендован для прямого заливания в бетон без защитной гофры - возможны механические повреждения при уплотнении.
• Максимальная рабочая температура 80 C - не использовать в местах с высоким тепловыделением без принудительного охлаждения.

Примеры использования

• Подключение станков и конвейеров в заводских цехах.
• Прокладка осветительных линий в административных зданиях.
• Питание контроллеров, датчиков и пультов управления в автоматических системах.
• Монтаж электропитания в торговых центрах, складах, лабораториях.
• Установка в распределительных щитах и шкафах с внутренними трассами.

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно на участках перехода через кабельные проходы.
• При использовании в сырых помещениях (цеха, подвалы) дополнительно герметизируйте входы в оборудование.
• Для длинных трасс (>50 м) учтите потери напряжения - при нагрузке выше 10 А возможно падение напряжения более 3 %.
• Не перегружайте жилы - максимальный ток для 1,5 мм2 в открытой прокладке - около 18 А; в трубе - до 13 А.
• При необходимости замены - кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G1.5 легко заменить аналогичным по параметрам, но всегда проверяйте цвет оболочки и маркировку на конце.
