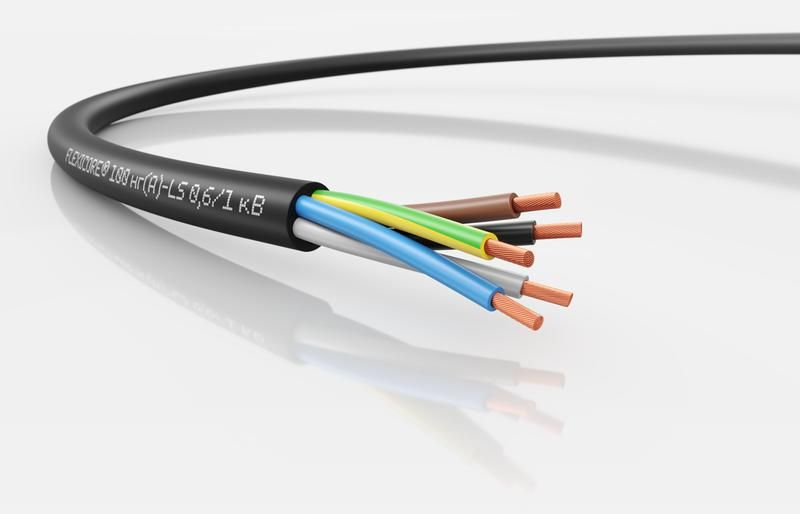

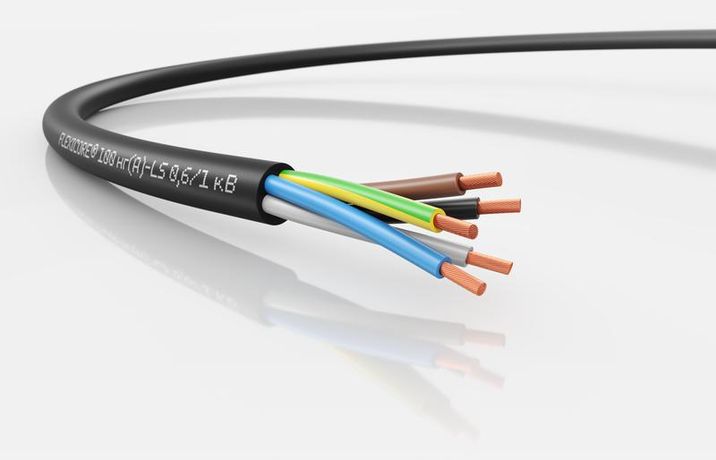

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G4 - 3120001346 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G4 от LAPP - силовой кабель с пятью медными жилами сечением 4 мм2, предназначенный для стационарной прокладки и ограниченной подвижности. Отличается повышенной огнестойкостью, экологичностью и надежностью в условиях промышленного монтажа. Артикул 3120001346.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G4 используется для передачи электроэнергии и управления оборудованием в промышленных и коммунальных системах. Подходит для прокладки как внутри помещений, так и на улице. Применяется в электрических установках, на производственных линиях, для питания измерительных приборов, электроинструментов, осветительных сетей и стационарного оборудования.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 4 мм2 - обеспечивает нагрузку до 30 А при нормальных условиях
• Количество жил: 5 - три фазные, одна нулевая, одна защитная (заземление)
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов (LS) - безопасен при возгорании
• Наружный диаметр: 13,8 мм - компактная форма для удобной прокладки в каналах и лотках
• Максимальная рабочая температура проводника: +80 C - не перегревается при длительной нагрузке
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (при ограниченной подвижности) - требует соблюдения при монтаже
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, во влажной и сухой среде

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G4 совместим с стандартными клеммниками, шинами и контактами, предназначенными для медных жил сечением 4 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Защитный проводник заземления (PE) обязательно подключите к корпусу оборудования. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто на стене. Не рекомендуется прокладывать в местах постоянного механического воздействия или трения.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 - не поддерживает горение при групповой прокладке
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - жилы имеют высокую гибкость и однородность
• Не содержит свинец - безопасен для здоровья и окружающей среды
• Соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - разрешён к применению в странах ЕАЭС
• Тестовое напряжение: 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перегрузках

Преимущества

• Высокая огнестойкость - снижает риск распространения пламени в кабельных трассах
• Низкое дымо- и газовыделение - важен для закрытых помещений и эвакуационных путей
• Устойчивость к влаге и перепадам температур - подходит для условий с высокой влажностью и на открытом воздухе
• Гибкая многопроволочная жила - уменьшает риск разрыва при частых изгибах
• Производство в России - гарантированное качество и доступность запасов

Ограничения применения

• Не предназначен для постоянной подвижности - не заменяет гибкий кабель типа H07RN-F
• Запрещено использовать в местах с регулярным механическим воздействием (например, в цепях перемещаемых механизмов)
• Не применяется в контакте с маслом, бензином и другими растворителями - ПВХ оболочка чувствительна к химическим веществам
• Не следует прокладывать рядом с источниками тепла выше +80 C - риск перегрева изоляции

Примеры использования

• Подключение станков и автоматических линий в заводских цехах
• Прокладка в распределительных щитах и технологических коробах
• Питание насосов, вентиляторов и светильников на открытых площадках
• Монтаж системы освещения в складских и производственных помещениях
• Подключение измерительных приборов и контроллеров в автоматизации процессов

Практические советы

• При прокладке учитывайте минимальный радиус изгиба: 4 × 13,8 мм = 55,2 мм - не сгибайте кабель менее чем на 55 мм
• Перед монтажом проверьте целостность изоляции и отсутствие деформаций - особенно после транспортировки
• Для защиты от механических повреждений используйте кабельные каналы или гофру
• При групповой прокладке нескольких кабелей FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G4 соблюдайте интервал между ними - это предотвращает перегрев
• Обязательно заземлите защитную жилу - это требование безопасности для всех промышленных объектов
• Храните в сухом месте, избегая прямого солнечного света - даже с УФ-защитой срок службы снижается при длительном воздействии
