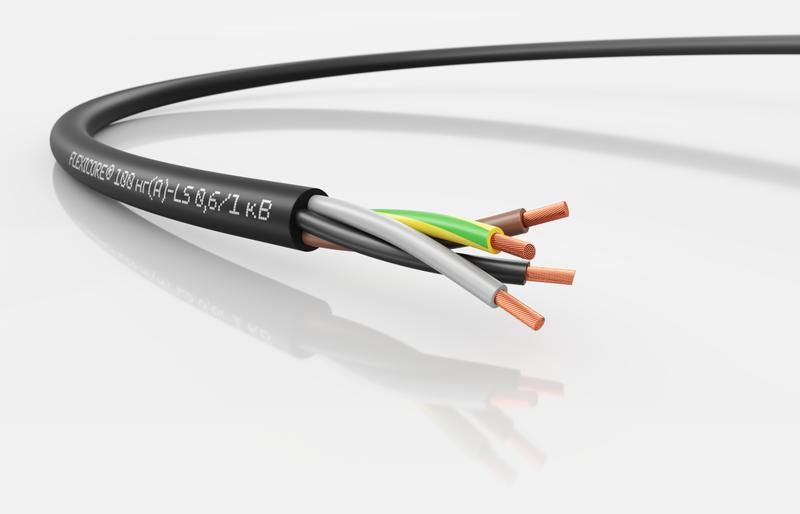

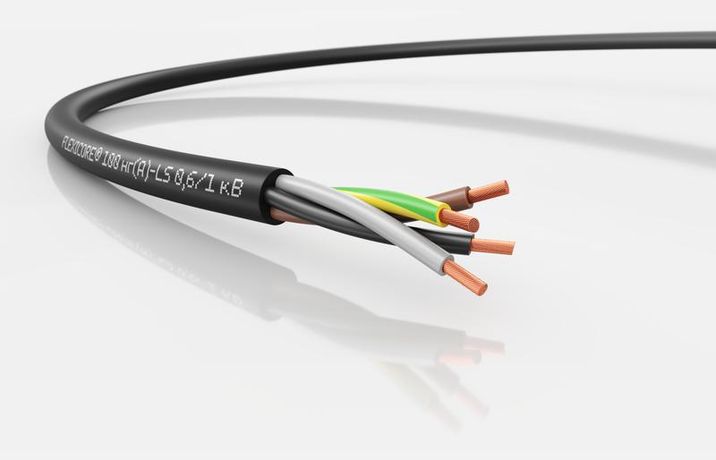

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G10 - 3120001351 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G10 - это силовой кабель с медными жилами сечением 10 мм2 и четырьмя жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Он сочетает огнестойкость, низкое дымообразование и экологичность, что делает его надёжным решением для промышленных объектов, систем освещения и автоматизации.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G10 используется для передачи электроэнергии и управления оборудованием в условиях, где важна безопасность при возгорании. Подходит для прокладки внутри и снаружи помещений, в том числе на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, осветительных сетях, для питания измерительных приборов, электроприборов и электроинструментов. Также подходит для монтажа в электрических щитах и распределительных устройствах.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в бытовых и промышленных сетях до 1000 В переменного тока;
• Сечение жил: 10 мм2 - обеспечивает пропускную способность до 60–70 А в зависимости от условий прокладки;
• Количество жил: 4 - три фазные жилы + жила защитного заземления (PE);
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает устойчивость к изгибам и вибрациям;
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов - снижает риск распространения огня и токсичности при горении;
• Наружный диаметр: 17,5 мм - компактная форма для удобной прокладки в каналах и лотках;
• Максимальная рабочая температура жил: 80 C - позволяет использовать в нагреваемых средах без перегрузки;
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба во время монтажа;
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной эксплуатации;
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных условиях;
• Тестовое напряжение: 4 кВ - повышенная прочность изоляции против пробоя;
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G10 совместим с типовыми клеммниками, зажимами и контактами, предназначенными для медных жил сечением 10 мм2. Для подключения используйте наконечники типа НШВИ-10 или аналоги. Монтаж возможен в кабель-каналах, лотках, трубах, а также на открытых поверхностях. При прокладке в местах с частыми движениями (например, на подвижных участках станков) применяйте только с минимальным радиусом изгиба 10×D (175 мм). Не рекомендуется прокладывать в контакте с острыми кромками без защиты.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 - огнестойкость при групповой прокладке;
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - класс гибкости жил 5;
• Не содержит свинец - безопасен для здоровья и окружающей среды;
• Соответствует REACH, RoHS, ТР ЕАЭС 037/2016 - запрещённые вещества исключены;
• Низкий уровень дымообразования и токсичности при горении - повышает шансы на эвакуацию при пожаре.

Преимущества

• Увеличенная механическая прочность за счёт высококачественного ПВХ - устойчив к истиранию и воздействию масел;
• Стабильная работа при колебаниях температуры - подходит для холодных цехов и летних улиц;
• Высокая однородность изоляции - минимизирует риск пробоев даже при длительной нагрузке;
• Заземляющая жила встроена - не требуется дополнительный провод для заземления;
• Произведён в России - гарантия соответствия местным условиям эксплуатации и нормативам.

Ограничения применения

• Не предназначен для постоянной подвижности - не заменяет гибкий кабель типа H07RN-F;
• Не следует прокладывать в местах с регулярным механическим давлением (например, под проездами без защиты);
• Работает при температуре до +80 C - при более высоких значениях требуется снижение нагрузки или применение другого кабеля;
• Не рекомендован для прямого бетонирования без защитной оболочки - возможна деформация изоляции;
• При прокладке в плотных пучках необходимо учитывать тепловую нагрузку - возможно снижение допустимого тока.

Примеры использования

• Подключение станков ЧПУ в металлообрабатывающем цехе;
• Питание светильников в производственном корпусе с высокими требованиями к пожаробезопасности;
• Прокладка в кабельных лотках между распределительными щитами на заводе;
• Монтаж системы автоматизации на пищевом производстве - благодаря отсутствию токсичных выбросов;
• Подвод питания к насосам и вентиляторам на открытом воздухе в условиях повышенной влажности.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус изгиба был не менее 70 мм (для стационарной прокладки) - иначе повредится изоляция;
• При прокладке в одном канале с другими кабелями оставляйте воздушный зазор - это предотвращает перегрев;
• Обязательно используйте зажимы с подходящим диапазоном - для жил 10 мм2 оптимальны клеммы на 6–16 мм2;
• При работе на открытом воздухе периодически осматривайте оболочку на предмет трещин - особенно после зимнего периода;
• При необходимости резки кабеля LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G10 используйте специальный инструмент - не допускайте сплющивания жил.
