Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G4 - 3120001344 LAPP

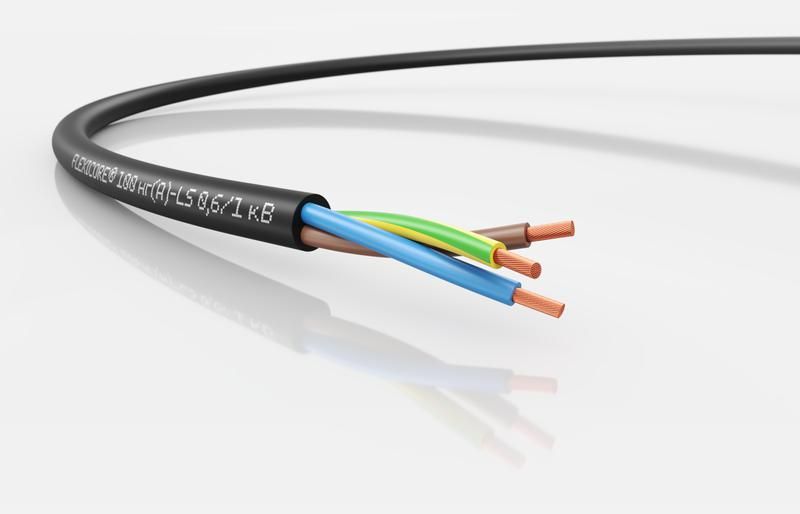

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G4 от LAPP - это силовой кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Медные жилы сечением 4 мм2, трехжильная конструкция и черная ПВХ-оболочка делают его универсальным решением для промышленных объектов, освещения и подключения оборудования. Артикул 3120001344 соответствует марке LAPP KABEL X05VV-F нг(A)-LS.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G4 используется для передачи электроэнергии и управления оборудованием в условиях, где важна безопасность и устойчивость к повреждениям. Подходит для:

• промышленного оборудования и автоматических линий;
• осветительных систем в зданиях и на открытых площадках;
• подключения измерительных приборов и электроинструментов;
• монтажа в распределительных щитах, каналах и траншеях;
• питания устройств в помещениях с высокой влажностью или на открытом воздухе.

Из-за негорючести и низкого дымовыделения применяется там, где требуются нормы пожарной безопасности - в офисах, цехах, метро, больницах и других общественных местах.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Жилы: 3 шт., круглые, многопроволочные (5 класс гибкости по IEC 60228), сечение 4 мм2.
• Проводник: медный, без покрытия, обеспечивает низкое сопротивление и долгую службу.
• Изоляция и оболочка: ПВХ (поливинилхлорид) с низким выделением дыма и газов при горении (LS - Low Smoke).
• Защитный проводник: есть - PE-жила, необходима для заземления корпусов оборудования.
• Наружный диаметр: 11,1 мм - компактный профиль для плотной укладки в кабель-каналах.
• Макс. температура жилы: +80 C - не рекомендуется длительная перегрузка выше этого значения.
• Мин. радиус изгиба: 4×D (44,4 мм) - для стационарной прокладки; 10×D (111 мм) - при частичном движении (например, при перемещении станка).
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной прокладки.
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных средах.
• Экологические нормы: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G4 совместим с большинством стандартных клеммников, зажимами и контактами, предназначенными для медных жил сечением 4 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в трубах и лотках соблюдайте минимальный радиус изгиба. Прокладка в одной трассе с другими кабелями возможна, но необходимо учитывать тепловыделение - суммарная нагрузка не должна вызывать нагрев выше +80 C.

Безопасность и стандарты

Кабель сертифицирован по международным и российским нормам:

• IEC 60332-3-22 - огнестойкость при групповой прокладке;
• IEC 60228 / VDE 0295 / ГОСТ 22483 - класс гибкости жилы 5;
• RoHS, REACH, ТР ЕАЭС 037/2016 - запрет опасных веществ;
• Тестовое напряжение 4 кВ - гарантия прочности изоляции при импульсных перегрузках.

Оболочка не поддерживает горение и при возгорании выделяет мало дыма и токсичных газов - снижает риск отравления и затруднений при эвакуации.

Преимущества

• Высокая механическая прочность за счет качественной ПВХ-оболочки.
• Устойчивость к химическим воздействиям - подходит для цехов с маслом, растворителями и влагой.
• Стандартный наружный диаметр 11,1 мм - легко помещается в типовые кабель-каналы и гофры.
• Не содержит свинца - безопасен для здоровья и окружающей среды.
• Производится в России - доступность запчастей и сервиса.

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах требуется кабель с более высокой гибкостью (например, 6–7 класс).
• Запрещено использование при температуре ниже –40 C - материал становится хрупким.
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>+80 C на жиле).
• Не подходит для подземной прокладки без защиты (например, в бронированной трубе или канале).
• Не использовать в качестве сигнального кабеля для слаботочных систем - слишком большое сечение и избыточная изоляция.

Примеры использования

• Подключение станков ЧПУ к сети 380 В через распределительный щит.
• Прокладка вдоль конвейерной линии для питания датчиков и двигателей.
• Освещение производственного участка - питание светильников от группы автоматов.
• Монтаж в холодильных камерах - благодаря устойчивости к влажности и низким температурам.
• Питание насосов и вентиляторов на открытых площадках - черная оболочка не выцветает на солнце.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - он должен быть не менее 11,5 мм для свободного прохода.
• При прокладке нескольких кабелей в одном лотке оставляйте зазоры для теплоотвода - особенно при нагрузке близкой к максимальной.
• Не перегибайте кабель при установке - даже кратковременный изгиб меньше 4×D может повредить изоляцию.
• При использовании в сырых помещениях обязательно заземлите металлические корпуса через защитную жилу.
• Для быстрого определения фаз - помните: три жилы - L1, L2, N, PE. Цвета жил должны соответствовать ГОСТ 31996.
