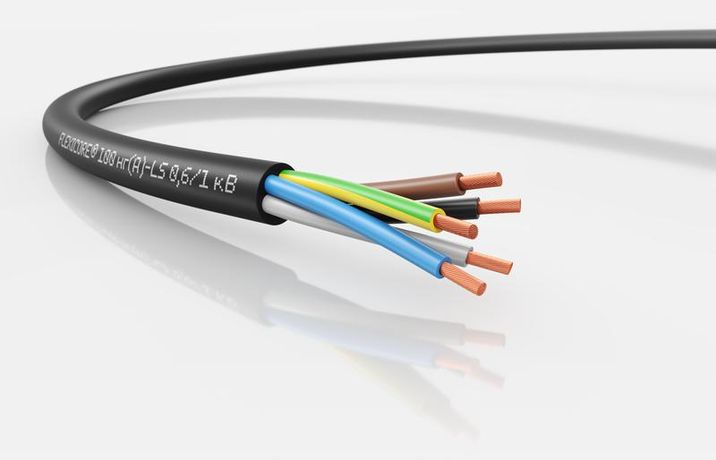

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G10 - 3120001352 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G10 предназначен для передачи электроэнергии и сигналов в стационарных и слегка подвижных системах - от промышленного оборудования до осветительных сетей. Благодаря негорючей и малодымной изоляции он безопасен для использования в закрытых и открытых помещениях, особенно там, где важна пожарная безопасность.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G10 используется для прокладки силовых и контрольных цепей в условиях, требующих повышенной пожарной безопасности. Подходит для внутренней и наружной прокладки - в каналах, лотках, трубах, на эстакадах и в открытом виде. Применяется в промышленных цехах, на конвейерах, в системах автоматизации, для питания измерительных приборов, электроинструмента и осветительных устройств. Также подходит для монтажа в зданиях с высокими требованиями к дымообразованию - офисах, больницах, школах, транспортных узлах.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в бытовых и промышленных сетях до 1000 В переменного тока
• Сечение жил: 10 мм2 - обеспечивает нагрузку до 60–70 А в зависимости от условий прокладки
• Количество жил: 5 - три фазные, одна нулевая, одна защитная (PE)
• Материал проводника: медная многопроволочная жила 5 класса гибкости - повышает долговечность при изгибах
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов - соответствует нормам LS (Low Smoke)
• Огнестойкость: по IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Наружный диаметр: 20,2 мм - компактный профиль для плотной укладки в лотках и трубах
• Макс. рабочая температура проводника: +80 C - позволяет работать в нагреваемых средах
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных помещениях, на открытом воздухе
• Тестовое напряжение: 4 кВ - гарантирует надежную изоляцию даже при перегрузках

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 5G10 совместим с типовыми клеммниками, разъемами и зажимами для медных жил. Для подключения используйте наконечники типа НШВИ или НШВ, подходящие по сечению 10 мм2. Монтаж возможен вручную - гибкость жил 5 класса снижает усилия при прокладке. Не рекомендуется применять с механическими затяжными устройствами, создающими точечные нагрузки. При прокладке в местах с частыми изгибами соблюдайте минимальный радиус 10×D (202 мм).

Безопасность и стандарты

• Соответствие IEC 60332-3-22 - предотвращает распространение пламени при групповой прокладке
• Соответствие IEC 60228 / VDE 0295 / ГОСТ 22483 - жилы имеют класс гибкости 5, что важно для длительной службы
• Не содержит свинец - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Низкий уровень дымо- и газовыделения - снижает риск отравления и потери видимости при возгорании
• Устойчивость к воздействию влаги и химически активных сред - за счет плотной ПВХ-оболочки

Преимущества

• Высокая степень защиты от огня - кабель не поддерживает горение даже при массовой укладке
• Гибкость благодаря многопроволочной меди - удобен при монтаже в труднодоступных местах
• Стабильная работа при колебаниях температуры - подходит для холодных и теплых регионов России
• Экологичность - отсутствие токсичных веществ делает его безопасным для людей и окружающей среды
• Увеличенный запас прочности изоляции - тестовое напряжение 4 кВ выше нормы, что увеличивает срок службы

Ограничения применения

• Не предназначен для постоянной подвижности - не заменяет гибкие шнуры или кабели с броней
• Запрещено использовать в условиях постоянного контакта с маслом, растворителями и агрессивными химикатами - ПВХ может деформироваться
• Не следует прокладывать в местах с вероятностью механических ударов без дополнительной защиты (например, в металлических рукавах)
• При температуре ниже –40 C материал становится хрупким - требуется осторожность при монтаже зимой
• Не применяется в качестве кабеля связи или управления с высокой помехозащищенностью - предназначена только для энерго- и сигнальных цепей

Примеры использования

• Подключение станков и CNC-оборудования в заводских цехах
• Прокладка в распределительных щитах и лотках производственных линий
• Питание светильников и розеток в административных зданиях
• Монтаж системы аварийного освещения и оповещения
• Подключение насосов, вентиляторов и других промышленных двигателей
• Электроснабжение измерительных приборов в лабораториях и на складах

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра (20,2 мм) размерам каналов и гофр - недостаточно места может вызвать повреждение оболочки
• При прокладке в одной трассе с другими кабелями оставляйте зазор между ними - это улучшает теплоотвод и продлевает срок службы
• Обязательно заземляйте защитную жилу PE - она обязательна для всех современных систем
• При использовании на открытом воздухе убедитесь, что кабель не находится под прямыми солнечными лучами более 8 часов в день - хотя цвет черный, длительное УФ-воздействие снижает долговечность
• Не перегибайте кабель резко - соблюдайте радиус изгиба 4×D (80,8 мм) для стационарной прокладки
• При необходимости резки - используйте специальный инструмент, чтобы не повредить жилы; после зачистки обязательно обработайте концы антикоррозийной пастой
