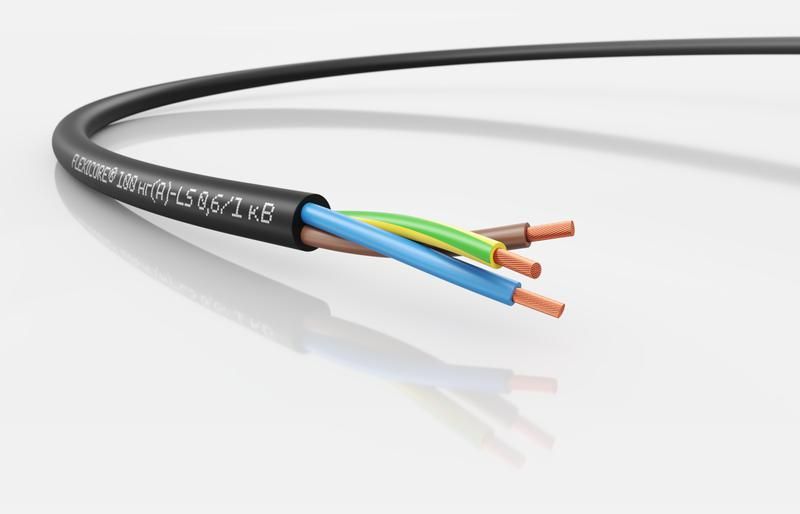

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G1.5 - 3120001334 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G1.5 предназначен для передачи электроэнергии и сигналов в стационарных и слегка подвижных системах - как внутри зданий, так и на улице. Его компактная конструкция, огнестойкость и экологичность делают его надёжным решением для промышленного монтажа, освещения и управления оборудованием.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G1.5 используется там, где важна безопасность и долговечность: в силовых и контрольных цепях промышленного оборудования, на производственных линиях, в системах автоматизации, для питания измерительных приборов и электроинструментов. Подходит для прокладки в каналах, лотках, трубах, а также на открытом воздухе благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Напряжение: 0,6 кВ (до 1 кВ между жилами и землёй)
• Сечение жил: 1,5 мм2 - оптимально для токов до ~16 А в нормальных условиях
• Жилы: 3 штуки (три жилы: две фазные + один защитный PE)
• Материал жил: многопроволочная медная жила 5 класса гибкости по IEC 60228 / ГОСТ 22483
• Изоляция: ПВХ с низким выделением дыма и газов (LS - Low Smoke)
• Оболочка: черная ПВХ, устойчивая к УФ-лучам и механическим воздействиям
• Наружный диаметр: 7,9 мм - удобен для плотной укладки в лотках и трубах
• Макс. температура жил: +80 C - не рекомендуется длительная работа выше этого значения
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Тестовое напряжение: 4 кВ - повышенная прочность изоляции против пробоя
• Экология: без свинца, соответствует RoHS, REACH, ТР ЕАЭС 037/2016

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 3G1.5 совместим с стандартными клеммниками, контактами и зажимами для медных жил сечением 1,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не перетягивайте зажимы. Минимальный радиус изгиба: 4×D (31,6 мм) при стационарной прокладке; 10×D (79 мм) при ограниченной подвижности (например, при перемещении оборудования). Не применяйте для частых изгибов или мобильных механизмов - он не рассчитан на постоянную гибкую эксплуатацию.

Безопасность и стандарты

• Огнестойкий: не поддерживает горение при групповой прокладке (IEC 60332-3-22)
• Низкая дымообразование и токсичность при возгорании (маркировка LS)
• Соответствует требованиям безопасности РФ и ЕАЭС (ТР ЕАЭС 037/2016)
• Защитный проводник (PE) есть - обеспечивает заземление
• Выдерживает испытательное напряжение 4 кВ - гарантирует надёжность изоляции

Преимущества

• Компактный диаметр (7,9 мм) позволяет экономить место в лотках и трубах
• Гибкость за счёт жил 5 класса - легко заводится в распределительные щиты
• Стойкость к УФ-излучению - можно использовать на открытых участках без защиты
• Экологически безопасен - не содержит свинец и другие запрещённые вещества
• Подтверждённая термостойкость до +80 C - работает в нагреваемых зонах

Ограничения применения

• Не предназначена для постоянной подвижности - не заменяет гибкий кабель типа H07RN-F
• Запрещено применять при температуре ниже –15 C без предварительного прогрева - материал становится хрупким
• Не следует прокладывать рядом с источниками высоких температур (>80 C поверхности кабеля)
• Не рекомендован для прямого бетонирования без защитной гофры - риск повреждения оболочки
• Не подходит для подземной прокладки без дополнительной механической защиты

Примеры использования

• Прокладка в производственных цехах для питания станков и контроллеров
• Осветительные сети в офисах, складах, торговых центрах
• Подключение датчиков, реле и пультов управления на конвейерах
• Монтаж электропитания в медицинских и лабораторных помещениях
• Установка на фасадах зданий для наружного освещения и видеонаблюдения

Практические советы

• При прокладке в одном канале с другими кабелями соблюдайте минимальный радиус изгиба - иначе повредите изоляцию
• Перед монтажом проверьте посадочные размеры клемм - они должны соответствовать сечению 1,5 мм2 и типу многопроволочной жилы
• Для наружной прокладки используйте кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G1.5 только в местах, где он не будет подвергаться механическим нагрузкам (например, от давления грунта или ударов)
• При необходимости удлинения - используйте ответвительные коробки с герметичными соединениями, а не скрутки
• Храните в сухом месте при температуре от –15 C до +40 C - избегайте прямого солнечного света
