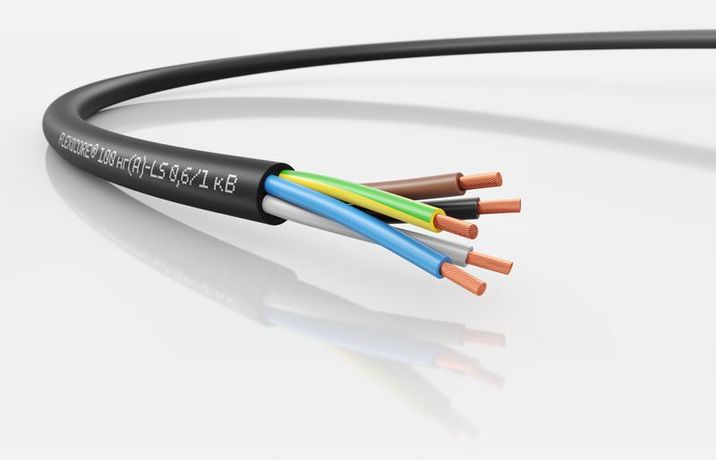

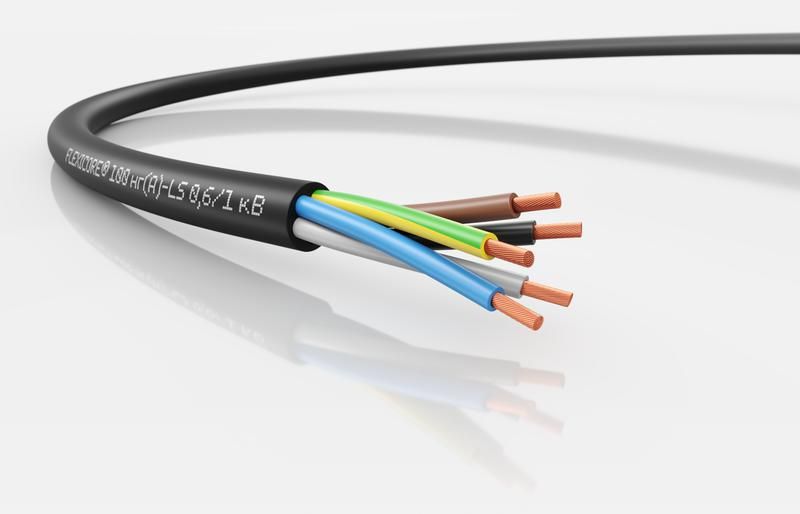

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G70 - 3120000911 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G70 от LAPP - силовой кабель с пятью медными жилами сечением 70 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Отличается повышенной огнестойкостью, экологичностью и устойчивостью к механическим нагрузкам. Подходит для промышленных объектов, производственных линий и систем энергоснабжения в условиях влажности и перепадов температур.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G70 используется для передачи электроэнергии в стационарных и слегка подвижных электрических цепях. Применяется в промышленном оборудовании, на конвейерах, в системах автоматизации, для питания измерительных приборов, осветительных сетей и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в траншеях, каналах, кабельных лотках и на опорах. Климатическое исполнение У1–У3 позволяет использовать его в условиях высокой влажности, перепадов температур и открытых площадках.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 70 мм2 - обеспечивает пропускную способность для мощных потребителей.
• Количество жил: 5 - три фазные, одна нулевая, одна заземляющая (PE).
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах и вибрациях.
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (LS) - безопасна при возгорании.
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Макс. температура проводника: +80 C - работает в нормальных режимах нагрева без потери свойств.
• Наружный диаметр: 41,5 мм - важен при расчете проходов в трубах и лотках.
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации.
• Минимальный радиус изгиба: 4×D (статично), 10×D (ограниченная подвижность) - требует соблюдения при монтаже.
• Тестовое напряжение: 4 кВ - гарантирует надежную изоляцию даже при кратковременных перегрузках.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G70 совместим с стандартными клеммниками, зажимами и муфтами для медных жил сечением до 70 мм2. Для подключения используйте наконечники типа НШВИ или НВИ, запрессованные пресс-клещами. Монтаж возможен в кабельных трассах, лотках, коробах, а также в бетонных штробах. При прокладке в земле применяйте защитные трубы. Не рекомендуется протягивать через острые углы без переходных элементов - риск повреждения оболочки.

Безопасность и стандарты

• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - по классу гибкости жил.
• Огнестойкость по IEC 60332-3-22 - предотвращает распространение пламени при групповой прокладке.
• Не содержит свинец, фталаты и другие токсичные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Оболочка LS (Low Smoke) - при возгорании выделяет минимальное количество дыма и едких газов, что важно для эвакуации и работы спринклерных систем.

Преимущества

• Высокая гибкость за счет многопроволочных жил 5 класса - снижает усилия при прокладке и уменьшает риск повреждения.
• Стабильная работа при температурах от –40 C до +80 C - подходит для суровых условий.
• Защита от распространения огня - безопаснее при прокладке в плотных пучках.
• Устойчивость к химическим воздействиям и влаге - продлевает срок службы в промышленной среде.
• Черная оболочка с UV-защитой - не теряет прочность на солнце, не нуждается в дополнительной защите при наружной прокладке.

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-каналах на роботах или перемещаемых механизмах) - требуется кабель с более высокой гибкостью (класс 6 или выше).
• Запрещено превышать максимальную рабочую температуру 80 C - длительная перегрузка вызывает старение изоляции.
• Не следует применять в местах с частыми ударными нагрузками без защиты - оболочка ПВХ менее устойчива к механическому воздействию, чем полиуретановая.
• Не рекомендован для прямого контакта с маслом, растворителями и агрессивными химикатами - возможна деформация изоляции.

Примеры использования

• Подключение станков ЧПУ и промышленных роботов в сборочных цехах.
• Питание светильников и распределительных щитов в производственных зданиях.
• Прокладка в кабельных лотках на заводах по производству пищевых продуктов - благодаря экологической безопасности.
• Электроснабжение насосных станций и компрессоров на открытом воздухе.
• Подводка питания к измерительным приборам в лабораториях и на АЭС.

Практические советы

• При прокладке учитывайте наружный диаметр 41,5 мм - выбирайте каналы и лотки с запасом по свободному объему.
• Для стационарной прокладки достаточно соблюдать радиус изгиба 4×D ≈ 166 мм; для подвижных участков - минимум 415 мм.
• Перед монтажом проверьте целостность оболочки - особенно при транспортировке в холодную погоду, где ПВХ становится хрупким.
• При использовании в сырых помещениях или на улице обязательно закрывайте концы кабеля герметичными колпачками или заделывайте в муфты.
• FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G70 от LAPP - один из немногих российских кабелей с сертификатами европейских стандартов, что делает его удобным для импортозамещения.
