Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G6 - 3120001349 LAPP

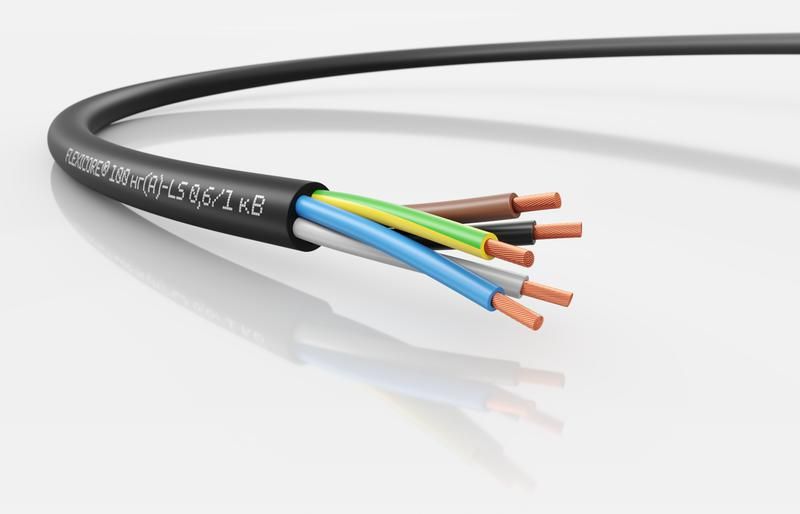

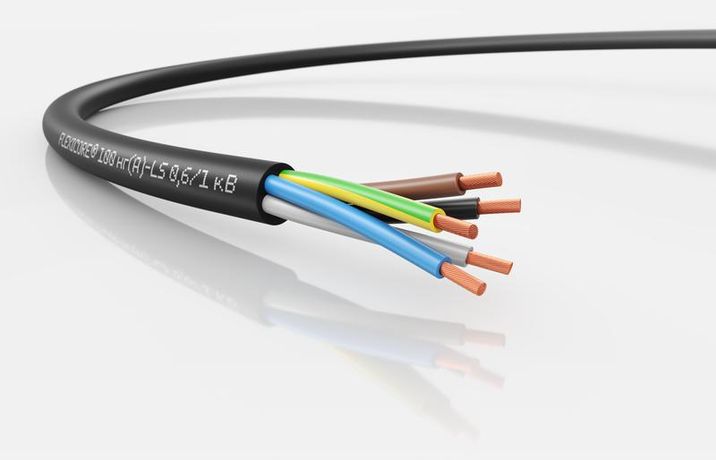

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G6 от LAPP - силовой кабель с пятижильной медной конструкцией и повышенными показателями огнестойкости и экологичности, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и коммунальных системах. Артикул 3120001349 обеспечивает надежное питание оборудования в условиях высоких требований к безопасности.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G6 используется для передачи электроэнергии и управления оборудованием в условиях, где важны безопасность и долговечность. Подходит для прокладки внутри зданий и на улице, в том числе в местах с повышенной влажностью или перепадами температур. Применяется в промышленном монтаже: на станках, конвейерах, производственных линиях, в системах освещения, для подключения измерительных приборов и электроинструментов.

Технические характеристики

• Напряжение: 0,6 кВ (до 1 кВ при испытаниях)
• Сечение жил: 6 мм2 - оптимально для токов до 40 А в нормальных условиях
• Количество жил: 5 (три фазные + нулевая + защитный проводник PE)
• Материал проводника: многопроволочная медь 5 класса гибкости по IEC 60228 и ГОСТ 22483
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (LS - Low Smoke)
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Макс. температура проводника: 80 C - длительная работа при нагреве без потери свойств
• Наружный диаметр: 15,2 мм - компактная форма для плотной укладки в каналах и лотках
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при движении - например, в кабель-каналах с перемещаемыми элементами)
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации
• Климатическое исполнение: У1, У2, У3 - работает при температурах от –40 C до +50 C, в сухих и влажных средах

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G6 совместим с стандартными клеммниками, контактами и зажимами для медных жил сечением 6 мм2. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перегибов и пережимов. При прокладке в трубах и лотках соблюдайте минимальный радиус изгиба. Защитный проводник (PE) обязательно подключается к корпусу оборудования. Наружный диаметр 15,2 мм позволяет легко поместить кабель в каналы шириной от 20 мм.

Безопасность и стандарты

• Соответствует IEC 60332-3-22 - не поддерживает горение при групповой прокладке
• Не содержит свинец и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Тестовое напряжение 4 кВ - гарантирует надежную изоляцию даже при кратковременных перегрузках
• Низкий уровень дымообразования и токсичности при возгорании - повышает безопасность эвакуации

Преимущества

• Гибкая многопроволочная жила - снижает риск трещин при частых изгибах и вибрациях
• Уменьшенный наружный диаметр - экономия места при прокладке в плотных трассах
• Стандартная цветовая маркировка жил - ускоряет монтаж и минимизирует ошибки подключения
• Устойчивость к влаге и перепадам температур - подходит для открытых площадок и холодных цехов
• Производство в России - гарантированная доступность и сервисная поддержка

Ограничения применения

• Не предназначен для постоянного движения - максимальная подвижность ограничена режимом “ограниченная подвижность” (радиус изгиба 10×D)
• Запрещено применение при температурах выше 80 C - перегрев вызывает деформацию ПВХ-оболочки
• Не рекомендован для прямого заливания бетоном без защиты в гофре или трубе - возможны механические повреждения
• Не использовать в контакте с маслами, растворителями и агрессивными химикатами - ПВХ не устойчив к органическим жидкостям

Примеры использования

• Подключение промышленных станков и автоматических линий в пищевой и фармацевтической промышленности
• Питание светильников и распределительных щитов в торговых центрах и офисах
• Монтаж электроснабжения насосных станций и вентиляционных систем на открытом воздухе
• Подсоединение сварочных аппаратов, пневмоинструмента и других мобильных устройств с периодическим перемещением

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно важно при работе с длинными участками
• При прокладке нескольких кабелей рядом - соблюдайте интервал между ними не менее 10–15 мм для лучшего теплоотвода
• Для кабеля с защитным проводником всегда выполняйте заземление корпуса оборудования - это обязательное условие безопасности
• При использовании в сырых помещениях (например, в цехах с мойкой) дополнительно применяйте герметичные вводы и муфты
• При замене старого кабеля - учтите, что наружный диаметр 15,2 мм отличается от более тонких аналогов; возможно потребуется увеличение размера кабель-канала
