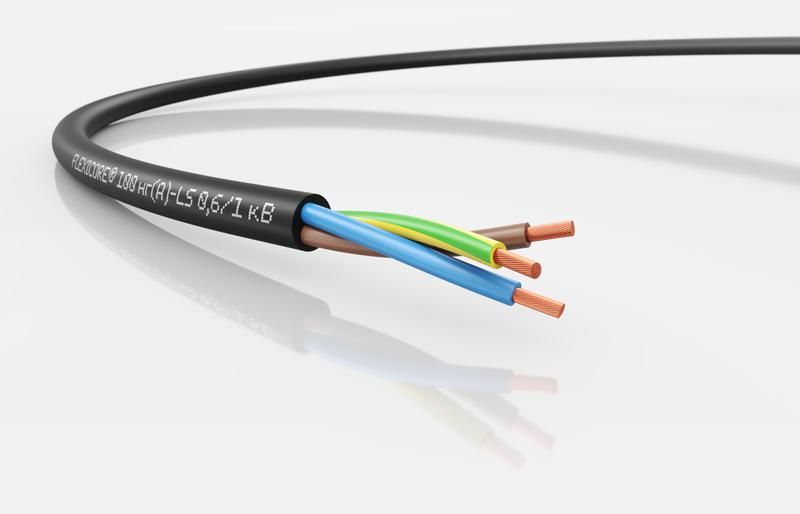

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 3G10 - 3120001350 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G10 - силовой кабель с медными жилами сечением 10 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для внутренних и наружных электромонтажных работ в промышленных и коммунальных объектах. Марка кабеля LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G10 соответствует высоким требованиям безопасности и экологичности.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G10 используется для передачи электроэнергии и управления оборудованием в условиях повышенных требований к пожаробезопасности. Применяется в системах электроснабжения промышленного оборудования, производственных линий, осветительных сетях, контролирующих устройствах и для подключения электроинструментов. Подходит для прокладки как внутри помещений, так и на улице - в том числе в местах с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 0,6 кВ (до 1 кВ между жилами)
• Сечение каждой жилы: 10 мм2
• Количество жил: 3 (включая жилу заземления)
• Материал проводника: многопроволочная медь (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ (PVC) с низким выделением дыма и токсичных веществ
• Оболочка: черная, ПВХ, негорючая (нг(A))
• Наружный диаметр: 15,7 мм
• Максимальная рабочая температура жил: +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)
• Климатическое исполнение: У1, У2, У3 - для работы в помещениях и на открытом воздухе

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G10 совместим с типовыми клеммниками, штепсельными разъемами и контактами, рассчитанными на сечение 10 мм2. Для надежного соединения рекомендуется использовать наконечники типа НШВИ или НШВ, подходящие по диаметру жилы. При монтаже соблюдайте минимальный радиус изгиба - не менее 62,8 мм (4×15,7 мм) для стационарной прокладки. При частых перемещениях (например, на мобильном оборудовании) используйте только с радиусом не менее 157 мм. Не применяйте для постоянного изгибания - это снижает срок службы.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Низкая дымообразующая способность и малая токсичность продуктов горения - маркировка LS (Low Smoke)
• Не содержит свинец, фталаты и другие запрещенные вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Жилы выполнены по ГОСТ 22483 и VDE 0295 - обеспечена однородность и механическая стабильность

Преимущества

• Улучшенная устойчивость к перегреву благодаря термостойкой изоляции ПВХ
• Высокая механическая прочность оболочки - устойчив к повреждениям при монтаже
• Заземляющая жила встроена - исключает необходимость прокладывать отдельный PE-провод
• Подходит для прокладки в каналах, лотках, трубах, на кабельных трассах и открытой поверхности
• Экологически безопасен - не выделяет опасные вещества при нагреве или возгорании

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа H07RN-F
• Не следует применять в условиях температур ниже –40 C - материал становится хрупким
• Не рекомендован для прямого заливания бетоном без защиты в гофре или трубе
• Не подходит для прокладки в контакте с маслом, растворителями и агрессивными химикатами
• Максимальная температура 80 C - нельзя использовать в местах с длительным перегревом (например, рядом с печами)

Примеры использования

• Питание станков ЧПУ и автоматических линий в цехах
• Прокладка в распределительных щитах и шкафах управления
• Подключение насосов, компрессоров, вентиляторов
• Освещение производственных площадей и складских комплексов
• Монтаж системы сигнализации и контроля на объектах с высокими требованиями к пожарной безопасности

Практические советы

• Перед монтажом проверьте наружный диаметр 15,7 мм - он влияет на выбор размера гофры, кабель-канала или трубы
• При прокладке нескольких кабелей LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 3G10 в одном канале учтите суммарную тепловую нагрузку - возможен перегрев
• Для наружной прокладки используйте защитные кожухи или кабельные лотки с крышкой - продлевается срок службы
• При использовании в сырых помещениях (цеха, подвалы) дополнительно герметизируйте входы в оборудование
• Артикул 3120001350 - сертифицированный продукт российского производства; сохраняйте документацию на партию для гарантийных случаев
