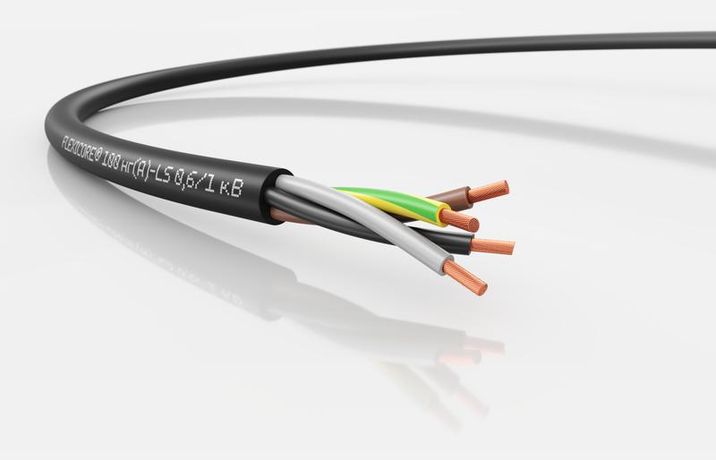

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G25 - 3120000898 LAPP

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G25 предназначен для передачи электроэнергии в стационарных и слегка подвижных системах - от промышленного оборудования до осветительных сетей. Благодаря низкому дымовыделению и огнестойкости он безопасен для использования в закрытых и открытых помещениях.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G25 используется там, где важна безопасность при возгорании и надёжность долгосрочной работы. Подходит для прокладки внутри зданий и на улице - в том числе в каналах, лотках, трубах и на тросах. Применяется в промышленных установках: на станках, конвейерах, производственных линиях, для питания измерительных приборов, электроинструментов и освещения. Также годится для силовых и контрольных цепей.

Технические характеристики

• Номинальное напряжение: 0,6 кВ (до 1 кВ между жилами)
• Сечение каждой жилы: 25 мм2
• Количество жил: 4 (три фазные + один защитный PE)
• Материал проводника: медная многопроволочная жила 5 класса гибкости
• Изоляция и оболочка: ПВХ с низким выделением дыма и газов (LS)
• Наружный диаметр: 26 мм
• Максимальная рабочая температура жил: +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: чёрный
• Климатическое исполнение: У1, У2, У3 - работает при температуре от −40 C до +50 C, во влажной и сухой среде
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G25 совместим с обычными клеммниками, контактами и зажимами для медных жил сечением 25 мм2. Для подключения используйте наконечники или опрессовку. Монтаж возможен вручную - благодаря гибкости жилы не требуют специальных инструментов для изгибов. Не рекомендуется перегибать кабель меньше минимального радиуса - это повредит изоляцию. При прокладке в местах с механическими нагрузками применяйте защитные каналы или лотки.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое дымовыделение и малая токсичность газов при горении - LS (Low Smoke)
• Не содержит свинец и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Жилы соответствуют IEC 60228, VDE 0295, ГОСТ 22483 - класс гибкости 5

Преимущества

• Улучшенная изоляция выдерживает повышенное тестовое напряжение 4 кВ - выше нормы, что снижает риск пробоя
• Гибкая многопроволочная жила обеспечивает удобство монтажа даже в плотных трассах
• Оболочка сохраняет целостность при колебаниях температуры и влажности - подходит для уличной прокладки
• Отсутствие свинца делает кабель экологически безопасным при утилизации
• Чёрный цвет оболочки защищает от УФ-излучения - можно использовать на открытом воздухе без дополнительной защиты

Ограничения применения

• Не предназначен для постоянной подвижности - например, для кабельных трасс с частыми перемещениями (например, в роботах или мобильных механизмах)
• Максимальная температура жил - +80 C; при длительном нагреве выше этого значения изоляция теряет прочность
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>100 C)
• Не рассчитан на прямую заливку бетоном без защитной оболочки - требуется гофра или труба

Примеры использования

• Подключение промышленных станков к распределительному щиту
• Прокладка питания для системы автоматизации на пищевом производстве
• Освещение в холодильных камерах и производственных цехах
• Питание насосов и компрессоров на открытом воздухе
• Запитка контроллеров, датчиков и пультов управления

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр гофры или трубы был минимум на 5–10 мм больше наружного диаметра кабеля (26 мм) - это предотвратит повреждение оболочки
• При прокладке нескольких кабелей в одном лотке соблюдайте интервал между ними - это снижает нагрев и улучшает теплоотвод
• Для заземления используйте именно жилу PE - она уже есть в составе кабеля, её нельзя заменить на другую
• При работе в условиях повышенной влажности убедитесь, что все соединения герметично изолированы - хотя сам кабель влагостойкий, контакты требуют дополнительной защиты
• Не забудьте указать марку LAPP KABEL X05VV-F нг(А)-LS 0.6/1 кВ 4G25 в проектной документации - это важно для сертификации объекта
