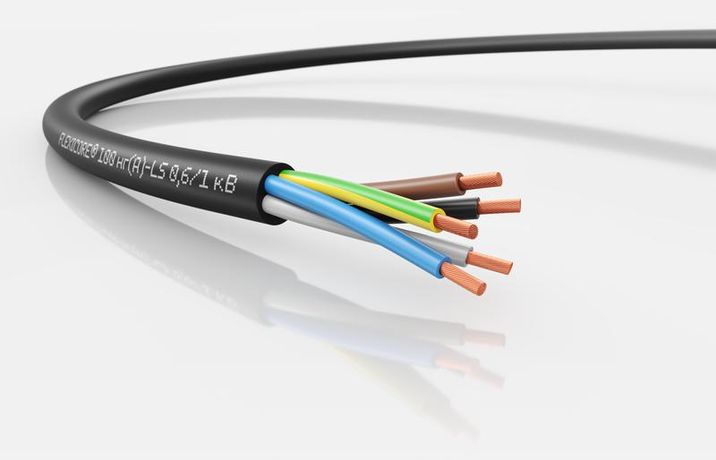

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G35 - 3120000909 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G35 от LAPP - силовой кабель с пожаробезопасной изоляцией и заземляющей жилой, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и коммунальных объектах. Артикул 3120000909 обеспечивает надежное питание оборудования в условиях повышенных требований к безопасности.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G35 используется для передачи электроэнергии и управления оборудованием в условиях, где важны безопасность и долговечность. Подходит для прокладки внутри зданий и на улице, в сухих и влажных средах. Применяется в системах освещения, на производственных линиях, для подключения станков, измерительных приборов, электроинструментов и других устройств с мощностью до 1 кВ.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в бытовых и промышленных сетях до 1000 В переменного тока
• Сечение жил: 35 мм2 - позволяет пропускать значительные токи без перегрева
• Количество жил: 5 - три фазные, одна нулевая, одна заземляющая (PE)
• Материал проводника: медная многопроволочная жила 5 класса гибкости - повышает прочность на изгиб и удобство монтажа
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и газов (LS) - снижает опасность при возгорании
• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке
• Наибольшая рабочая температура проводника: +80 C - допустимо длительное использование при высоких нагрузках
• Наружный диаметр: 32,3 мм - компактная форма для плотной укладки в каналах и лотках
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной эксплуатации
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G35 совместим с стандартными клеммниками, шинами и контактами, предназначенными для медных жил сечением 35 мм2. Для подключения используйте наконечники типа НШВИ-35 или аналогичные. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто на опорах. При прокладке в местах с движением (например, на мобильных участках линий) соблюдайте минимальный радиус изгиба 10×D (323 мм). Не рекомендуется протягивать через острые углы без защиты.

Безопасность и стандарты

• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - гарантирует качество жил
• Тестовое напряжение 4 кВ - проверено на пробой изоляции
• Не содержит свинец - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Низкая дымообразующая способность (LS) - снижает риск задымления при пожаре
• Устойчивость к распространению пламени (нг(А)) - прошел сертификацию по IEC 60332-3-22

Преимущества

• Гибкость за счет многопроволочных жил 5 класса - легче прокладывать в сложных трассах
• Защитная заземляющая жила встроена - исключает необходимость дополнительного провода PE
• Стойкость к химическим воздействиям и влаге - подходит для цехов, складов, наружных трасс
• Черная оболочка - не выцветает на солнце, сохраняет эстетику при открытой прокладке
• Производится в России - доступность запчастей и сервиса

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах требуется кабель с более высокой гибкостью (класс 6–7)
• Запрещено применение при температурах ниже –40 C - материал становится хрупким
• Не использовать в контакте с маслом, бензином и растворителями - ПВХ разрушается под действием органических веществ
• Не рекомендован для прямого закапывания в грунт без механической защиты - отсутствует броня

Примеры использования

• Подключение промышленных станков и конвейеров в сборочных цехах
• Питание автоматических линий и роботов с контролируемой подвижностью
• Осветительные сети в торговых центрах и производственных залах
• Прокладка кабеля от распределительного щита к насосным станциям на открытом воздухе
• Подключение сварочных аппаратов и крупного электроинструмента

Практические советы

• Перед монтажом проверьте внутренний диаметр гофры или трубы - он должен быть минимум на 10–15% больше наружного диаметра кабеля (32,3 мм)
• При групповой прокладке нескольких кабелей FLEXICORE 100 нг(А)-LS 0.6/1 кВ 5G35 соблюдайте интервал между ними - это предотвращает перегрев
• Обязательно используйте термоусадочные муфты или герметичные соединители при выходе кабеля на улицу
• Для длинных трасс (>50 м) учтите потери напряжения - сечение 35 мм2 хорошо справляется, но при больших нагрузках сделайте расчет
• Храните катушки в сухом месте, избегайте давления на оболочку - деформация может повредить изоляцию
