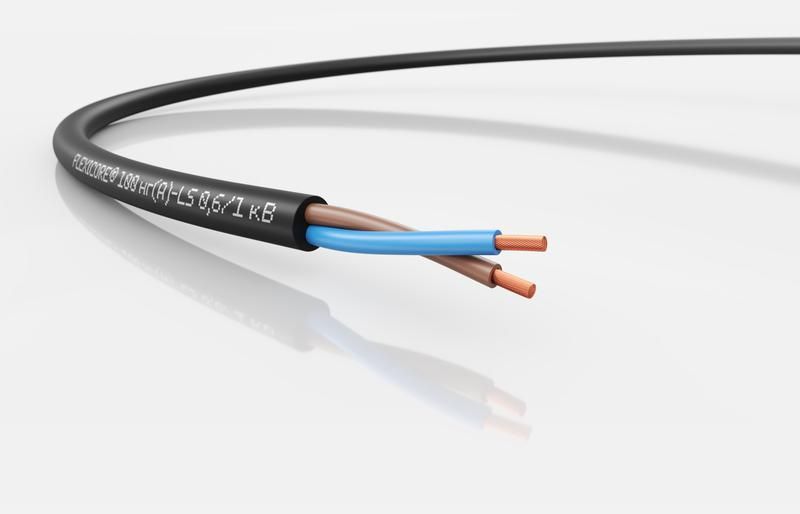

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 2X4 - 3120001343 LAPP

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 2X4 от LAPP - это силовой и контрольный кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Медные жилы сечением 4 мм2, двойная изоляция из ПВХ и негорючая оболочка делают этот кабель подходящим для промышленных объектов, станций управления и систем автоматизации. Артикул 3120001343 соответствует марке LAPP KABEL X05VV-F нг(A)-LS.

Назначение и область применения

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 2X4 используется для передачи электроэнергии и сигналов в условиях, где важна безопасность и устойчивость к повреждениям. Подходит для:

• Прокладки внутри зданий - в каналах, лотках, трубах;
• Установки на открытом воздухе - благодаря климатическому исполнению У1–У3;
• Подключения промышленного оборудования: станков, конвейеров, насосов;
• Осветительных и измерительных цепей;
• Питания электроинструментов и стационарных электроприборов.

Не предназначен для постоянного движения или частых изгибов - только для ограниченной подвижности.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Жилы: две, многопроволочные, круглые, сечением 4 мм2 (класс гибкости 5 по IEC 60228).
• Изоляция: ПВХ (поливинилхлорид) - устойчив к механическим воздействиям и влаге.
• Оболочка: черная, негорючая (нг(А)), малодымная (LS), без свинца.
• Наружный диаметр: 10,3 мм - компактный профиль для плотной укладки.
• Макс. температура жил: +80 C - не рекомендуется длительная работа выше этого значения.
• Испытательное напряжение: 4 кВ - обеспечивает высокую надежность изоляции.
• Мин. радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности).
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, во влажной и сухой среде.

Совместимость и монтаж

Кабель FLEXICORE 100 нг(А)-LS 0.6/1 кВ 2X4 совместим с типовыми клеммниками, разъемами и зажимами для медных жил. Для монтажа важно соблюдать минимальный радиус изгиба - не менее 41 мм (4 × 10,3 мм) при стационарной прокладке. При использовании в местах с возможным движением (например, в шлейфах) изгиб должен быть не меньше 103 мм. Прокладывать следует без перекручивания. Концы жил зачищать с учетом диаметра 4 мм2 - оптимально использовать обжимные наконечники 4–6 мм2.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-3-22 - не распространяет горение при групповой прокладке.
• Низкая дымообразование и токсичность: маркировка LS - при возгорании выделяет мало дыма и ядовитых веществ.
• Соответствие экологическим нормам: REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и других запрещённых веществ.
• ГОСТ 22483, VDE 0295 - жилы выполнены по международным стандартам гибкости.

Преимущества

• Высокая устойчивость к возгоранию - особенно ценится в закрытых помещениях и общественных зданиях.
• Компактный диаметр 10,3 мм - удобнее укладывается в тесных коробах и лотках по сравнению с аналогами.
• Стабильные электрические параметры - проверено испытательным напряжением 4 кВ.
• Устойчивость к влаге и перепадам температур - позволяет применять как в помещениях, так и на улице.
• Производство в России - гарантия доступности запасов и быстрой замены.

Ограничения применения

• Не предназначен для постоянного перемещения - не подходит для кабель-каналов с частым изгибом (например, в роботах или мобильных платформах).
• Запрещена эксплуатация при температуре выше +80 C - риск деформации изоляции.
• Не используйте в контакте с маслами, растворителями и агрессивными химикатами - ПВХ не устойчив к таким средам.
• Не применяйте в качестве заземляющего проводника - не имеет желто-зеленой маркировки и не рассчитан на токи утечки.

Примеры использования

• Прокладка питания к пультам управления на заводе.
• Связь между датчиками и контроллерами в системах автоматизации.
• Подключение светильников в торговых центрах и офисах.
• Электроснабжение насосных станций на открытых площадках.
• Питание сварочных аппаратов в мастерских.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гофры или трубы больше 11 мм - чтобы кабель свободно проходил без давления на оболочку.
• При прокладке нескольких кабелей рядом - оставляйте зазор минимум 10 мм между ними для лучшего теплоотвода.
• При работе в холодную погоду (< –10 C) согревайте кабель перед изгибом - ПВХ становится хрупким при низких температурах.
• Для долговечности не перегружайте жилы - максимальный ток для 4 мм2 меди в стационарном режиме - около 25 А (зависит от условий прокладки).
• Артикул 3120001343 - всегда указывайте его при заказе запасных участков, чтобы избежать расхождений в цвете и характеристике.
