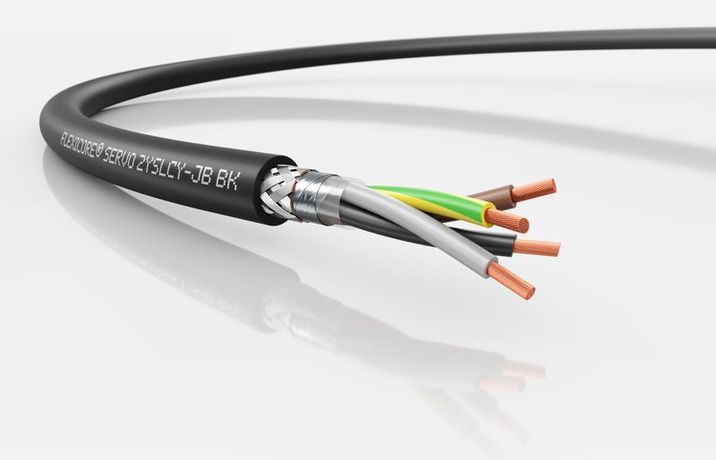

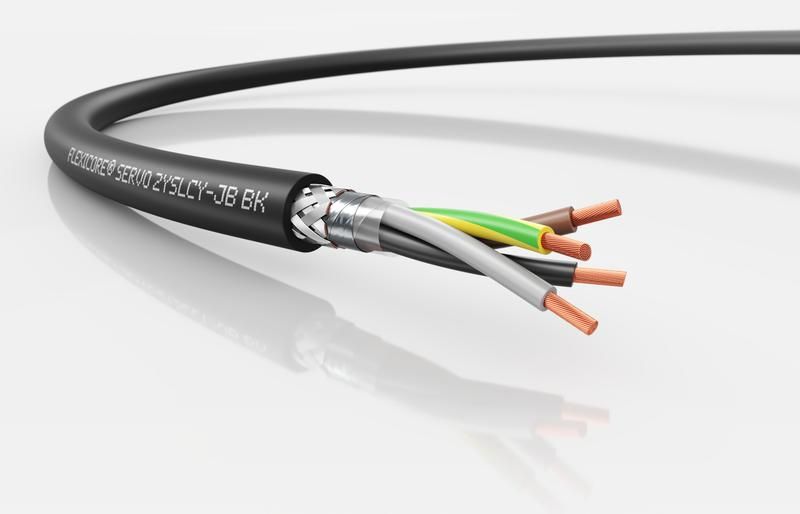

Кабель универсальный FLEXICORE SERVO 2YSLCY-JB BK 4G1.5 - 3120001614 LAPP

Кабель SERVO 2YSLCY-JB BK 4G1.5 от LAPP - это силовой кабель с двойным экраном и медными многопроволочными жилами сечением 1,5 мм2, предназначенный для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких электромагнитных нагрузок. Артикул 3120001614 соответствует серии FLEXICORE SERVO 2YSLCY-JB, обеспечивает стабильную работу в промышленных системах автоматизации.

Назначение и область применения

Кабель SERVO 2YSLCY-JB BK 4G1.5 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для систем с высокими импульсными нагрузками, где важна минимальная электромагнитная помеха. Применяется в оборудовании CNC, робототехнике, конвейерных линиях, насосных станциях и других устройствах промышленной автоматизации. Может использоваться как внутри помещений, так и на открытом воздухе - в том числе при повышенной влажности.

Технические характеристики

• Количество жил: 4 (три фазы + заземление)
• Сечение каждой жилы: 1,5 мм2
• Материал проводника: мягкая медь, многопроволочная конструкция
• Форма жил: круглая
• Оболочка: ПВХ, цвет - чёрный
• Номинальное напряжение: 0,6 кВ
• Рабочий температурный диапазон: от -60 C до +80 C
• Наружный диаметр: 11,5 мм
• Экран: двойной (оплетка + фольга)
• Защитный проводник заземления: есть, целостный, не расщеплённый (в отличие от версии K)
• Огнестойкость: соответствие IEC 60332-1-2 (не распространяет горение)
• Индекс пожарной безопасности: О1.8.2.5.4
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при периодическом движении)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель SERVO 2YSLCY-JB BK 4G1.5 совместим с большинством частотных преобразователей и серводвигателей, работающих на напряжении до 600 В. Для монтажа важно соблюдать минимальный радиус изгиба - особенно при установке в подвижных цепях. Не допускается перегибать кабель острыми углами. Конец кабеля необходимо зачищать аккуратно, чтобы не повредить экранирующие слои. Экран следует заземлять с обоих концов - на стороне преобразователя и двигателя - для эффективного подавления помех. Недопустимо использовать этот кабель вместо сигнального или управления - он предназначен только для силового подключения.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60332-1-2 - не поддерживает горение при одиночном воздействии пламени. Индекс пожарной безопасности О1.8.2.5.4 указывает на низкую дымообразующую способность, отсутствие выделения кислот и малый уровень токсичности продуктов горения. Оболочка из ПВХ устойчива к механическому воздействию и агрессивным средам, характерным для промышленных объектов. Гарантия 2 года подтверждает соответствие нормам долговременной эксплуатации.

Преимущества

• Двойной экран снижает электромагнитные помехи, предотвращая сбои в работе чувствительной аппаратуры рядом с кабелем
• Многопроволочная медная жила обеспечивает гибкость и устойчивость к усталости при частых изгибах
• Широкий диапазон температур (-60…+80 C) позволяет применять кабель в суровых климатических условиях
• ПВХ-оболочка устойчива к маслам, бензину и другим промышленным жидкостям
• Чёрный цвет оболочки обеспечивает UV-защиту при наружной прокладке

Ограничения применения

Кабель SERVO 2YSLCY-JB BK 4G1.5 не предназначен для постоянного движения в цепях с частыми возвратно-поступательными перемещениями - для таких задач рекомендуются кабели с расщеплённой жилой заземления (например, FLEXICORE SERVO 2YSLCYK-JB BK). Также запрещено прокладывать его в контакте с открытым огнем, в местах с риском механического повреждения без защиты (каналы, гофры). Не используйте кабель в сетях постоянного тока выше 600 В - он рассчитан только на переменный ток. Отказ от заземления экрана приведёт к увеличению помех и возможному выходу оборудования из строя.

Примеры использования

• Подключение серводвигателя к ЧПУ на станке с числовым программным управлением
• Связь между преобразователем частоты и насосом в химическом цеху
• Линия питания элеватора или конвейера в пищевой промышленности
• Автоматическая линия сборки с несколькими координатными осями

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабельного канала больше наружного диаметра кабеля (11,5 мм) минимум на 2–3 мм - это предотвратит перегрев и деформацию
• Не протягивайте кабель через острые края - даже небольшие порезы оболочки нарушают экран и вызывают помехи
• Заземление экрана обязательно выполняйте с двух сторон; используйте специальные зажимы с металлической контактной площадкой
• При прокладке в подвижных системах применяйте направляющие ролики и избегайте скручивания кабеля
• Для длительной службы в холоде (ниже -30 C) прогрейте кабель перед первым изгибом - PVC становится хрупким при низких температурах
