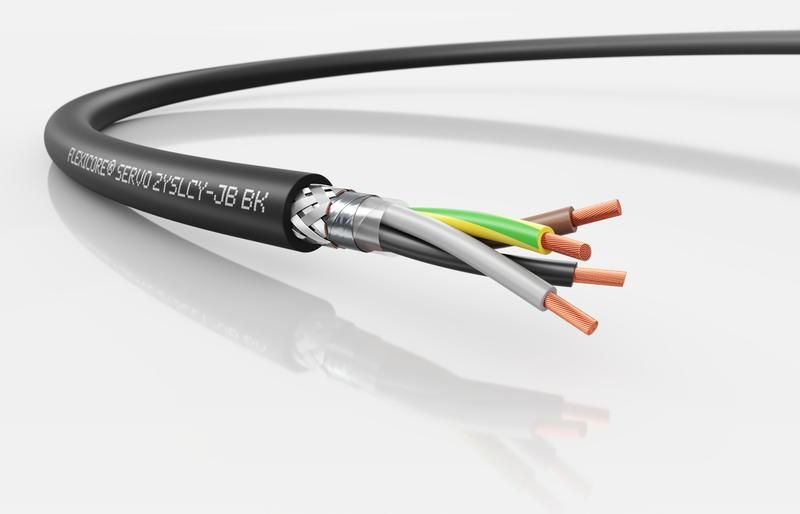

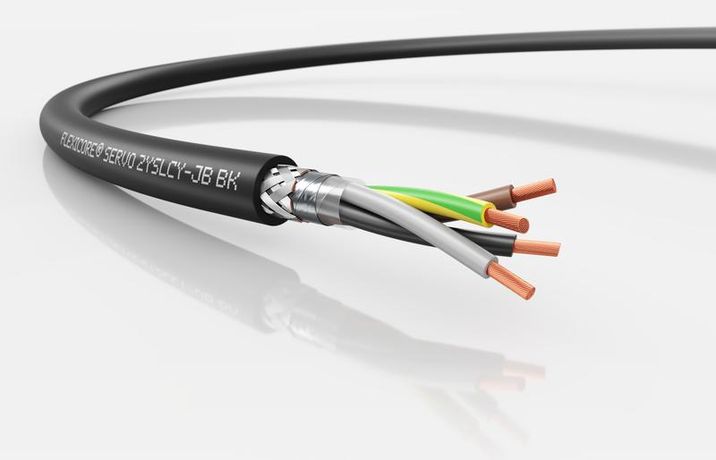

Кабель универсальный FLEXICORE SERVO 2YSLCY-JB BK 4G4 - 3120001616 LAPP

Кабель SERVO 2YSLCY-JB BK 4G4 от LAPP - это силовой кабель с двойным экраном и низкой ёмкостью, предназначенный для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких электромагнитных нагрузок. Артикул 3120001616 соответствует серии FLEXICORE® SERVO 2YSLCY-JB, обеспечивает стабильную передачу мощности и минимизирует помехи в промышленных системах автоматизации.

Назначение и область применения

Кабель SERVO 2YSLCY-JB BK 4G4 используется исключительно для соединения частотного преобразователя с трёхфазным электродвигателем. Подходит для систем с высокими требованиями к электромагнитной совместимости - например, в станках с ЧПУ, конвейерах, робототехнических комплексах. Применяется в бумажной, химической, фармацевтической и тяжёлой промышленности. Может использоваться как внутри помещений, так и на открытом воздухе - в сухих, влажных и с повышенной влажностью средах.

Технические характеристики

• Количество жил: 4 (три фазы + заземление)
• Сечение каждой жилы: 4 мм2
• Материал проводника: многопроволочная медь - повышает гибкость и долговечность при изгибах
• Изоляция жил: полиэтилен - снижает ёмкость и потери при высокочастотных импульсах
• Оболочка: ПВХ, чёрного цвета - устойчива к механическим воздействиям и УФ-излучению
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи
• Заземляющий провод: есть, цельный, сечением 4 мм2
• Номинальное напряжение: 0,6 кВ
• Максимальная рабочая температура проводника: 80 C
• Наружный диаметр: 17,1 мм
• Минимальный радиус изгиба: 4×D (при стационарной установке), 10×D (при движении)
• Огнестойкость: соответствие IEC 60332-1-2 - самозатухание при контакте с пламенем
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель SERVO 2YSLCY-JB BK 4G4 совместим с большинством частотных преобразователей и серводвигателей, работающих на напряжении до 600 В. Для монтажа важно соблюдать минимальный радиус изгиба - при неправильном изгибе возможна деформация внутренних слоёв и потеря экрана. Жилы маркированы по цвету - удобно при подключении. Оболочка не содержит галогенов, что снижает выделение токсичных веществ при перегреве. Монтаж можно выполнять в кабель-каналах, лотках, на тросах или свободно - при условии соблюдения радиуса изгиба.

Безопасность и стандарты

Кабель соответствует стандарту IEC 60332-1-2 на огнестойкость - при возгорании самостоятельно затухает. Экранная конструкция снижает уровень электромагнитных помех, предотвращая сбои в работе чувствительной аппаратуры рядом. Напряжение 0,6 кВ соответствует требованиям для промышленных сетей. Оболочка из ПВХ безопасна для эксплуатации в закрытых и открытых помещениях, включая зоны с повышенной влажностью.

Преимущества

• Двойной экран (оплетка + фольга) - лучшая защита от помех по сравнению с одиночным экраном
• Низкая ёмкость жил - меньше искажений сигнала при работе с ШИМ-преобразователями
• Многопроволочная медная жила - устойчив к постоянному изгибу и вибрации
• ПВХ-оболочка - прочная, устойчива к маслам, бензину и агрессивным средам
• Работает в широком диапазоне температур и влажности - подходит для суровых условий

Ограничения применения

Не предназначен для прямого подземного монтажа - отсутствует броня и специальная защита от механических повреждений грунтом. Не рекомендован для длительного погружения в воду, хотя выдерживает влажность и кратковременные брызги. Температура окружающей среды должна оставаться в пределах, допустимых для ПВХ (обычно от -15 C до +60 C). Не следует использовать в местах с постоянным трением о острые поверхности - риск повреждения оболочки.

Примеры использования

• Подключение серводвигателя к частотному преобразователю на станке с ЧПУ
• Связь между контроллером и приводом на конвейерной линии пищевой промышленности
• Передача энергии от инвертора к насосу в химическом цеху
• Кабельная линия в автоматизированной клетке роботов на автомобильном заводе

Практические советы

• При прокладке кабеля SERVO 2YSLCY-JB BK 4G4 избегайте резких изгибов - используйте направляющие ролики или кабельные каналы с достаточным радиусом
• Заземляющую жилу обязательно подключите к корпусу двигателя и преобразователя - это критично для безопасности и EMC
• Не смешивайте этот кабель с другими типами в одном кабель-канале - особенно с сигналами управления - чтобы не вызвать наводки
• При необходимости удлинения используйте только аналогичные кабели того же типа - различия в экране и ёмкости могут нарушить работу системы
• Проверьте посадочные размеры разъёмов - наружный диаметр 17,1 мм требует соответствующего кабельного ввода
