Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 18G1.5 NC - 3120001026

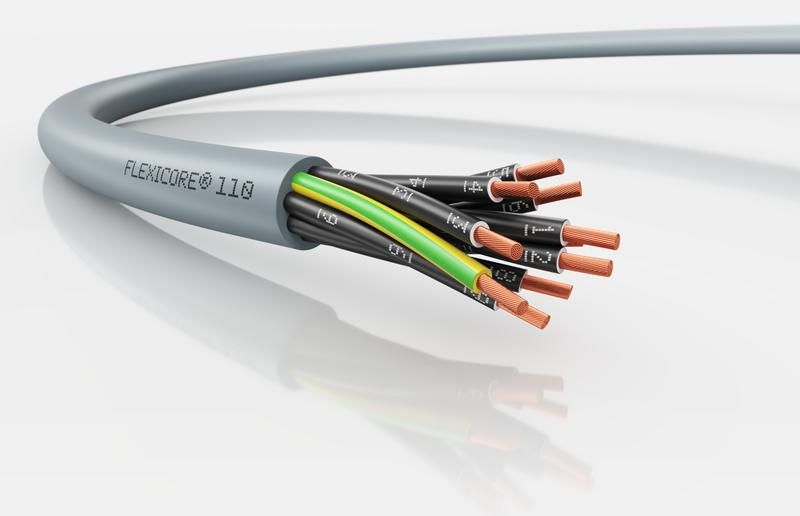

Кабель FLEXICORE 110 18G1.5 (м) от бренда LAPP - многожильный силовой и контрольный кабель с медными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и электроснабжения в сложных условиях. Артикул 3120001026 обеспечивает совместимость с системами монтажа LAPP.

Назначение и область применения

Кабель FLEXICORE 110 18G1.5 (м) используется для передачи энергии и сигналов в промышленных системах. Применяется в качестве силового и контрольного кабеля для:

• станков, конвейеров, роботов;
• промышленных линий и автоматических производств;
• электропитания измерительных приборов и электроинструментов;
• осветительных и распределительных сетей;
• монтажа внутри зданий и на улице - благодаря климатическому исполнению У1–У3.

Подходит для условий с перепадами температур, повышенной влажностью и наличием масел и топлив.

Технические характеристики

• Сечение жилы: 1,5 мм2 - оптимально для токов до 16 А (при нормальных условиях).
• Количество жил: 18 - позволяет передавать несколько цепей в одном кабеле, снижает количество трасс.
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях до 500 В между жилами и 300 В между жилой и землёй.
• Жила: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах и вибрациях.
• Изоляция и оболочка: ПВХ (PVC) - устойчива к механическим нагрузкам, химически стойкая, не выделяет токсичных веществ при нагреве.
• Защитный проводник: есть - обеспечивает безопасность при замыканиях, соответствует требованиям TN-S.
• Наружный диаметр: 16,6 мм - компактный размер для плотной укладки в кабель-каналах и лотках.
• Диапазон температур: от –60 C до +80 C - работает в холодных складах, на открытых площадках и в горячих цехах.
• Маслостойкость: да - не разрушается при контакте с минеральными маслами, дизтопливом, смазками.
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C, не трескается при монтаже зимой.
• Цвет оболочки: серый - стандартизирован, легко идентифицируется на объекте.
• Минимальный радиус изгиба: 4×D (стационарно), 7×D (ограниченная подвижность) - D = 16,6 мм, значит минимальный радиус 66 мм для стационарной прокладки.
• Пожаробезопасность: соответствие ГОСТ 31565 О1.8.2.5.4 - не распространяет горение, малое дымообразование, низкая токсичность продуктов горения.
• Вес: 460 кг за катушку - требует специализированных средств перемещения.
• Гарантия: 24 месяца - подтверждает надёжность материала и технологии производства.

Совместимость и монтаж

Кабель FLEXICORE 110 18G1.5 (м) совместим с клеммами, разъёмами и муфтами LAPP, а также с большинством промышленных соединителей по стандарту IEC 60228 и VDE 0295. Для монтажа:

• Не допускается резкое перегибание - соблюдайте радиус изгиба 4×D (66 мм) для стационарной прокладки.
• При использовании в движущихся системах (например, в кабель-трассах) применяйте только с ограничением подвижности - радиус 7×D (116 мм).
• Заземление обязательно через защитную жилу - подключайте её к шине PE.
• При прокладке в местах с риском механического повреждения используйте защитные рукава или каналы.
• При нарезке - используйте качественные ножницы для кабелей, чтобы не деформировать жилы.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности О1.8.2.5.4).
• Соответствует требованиям REACH, RoHS и ТР ЕАЭС 037/2016 - не содержит свинец, кадмий и другие запрещённые вещества.
• Прошёл испытания по ГОСТ 25018 на масло- и топливостойкость.
• Климатическое исполнение У1–У3 - можно использовать в помещениях с высокой влажностью и на открытом воздухе.
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях.

Преимущества

• Высокая гибкость жил 5 класса - удобен при прокладке в труднодоступных местах.
• Стойкость к маслам и топливу - идеален для автосервисов, заводов с гидравликой, нефтедобычи.
• Широкий температурный диапазон - работает в Сибири и на юге России без потери свойств.
• Плотная и прочная оболочка - устойчив к истиранию, ударным нагрузкам, UV-лучам (частично).
• 18 жил в одном кабеле - экономит место, время и стоимость монтажа по сравнению с несколькими одножильными кабелями.

Ограничения применения

• Не предназначен для постоянного движения - не используйте в качающихся или частично вращающихся механизмах без защиты.
• Не рекомендован для прямого закапывания в грунт - требуется защита в трубах или кабельных каналах.
• Не следует применять в средах с агрессивными растворителями (ацетон, бензол, спирты) - ПВХ может набухнуть.
• При длительном воздействии прямого солнечного света возможна потеря цвета и ускоренная старение - лучше использовать в защитных лотках.
• Максимальная масса 460 кг - требует спецтехники для транспортировки и размотки.

Примеры использования

• Прокладка в цехе металлургического завода - питание датчиков и приводов на конвейере.
• Система управления насосной станцией - подключение контроллеров и клапанов в условиях влажности и масляных брызг.
• Автомобильный сервис - питание диагностического оборудования и зарядных устройств на открытом участке.
• Логистический комплекс - управление конвейерами и шлюзами в холодильных камерах при –40 C.

Практические советы

• Перед монтажом проверьте целостность изоляции - особенно при работе в холоде, где ПВХ становится более хрупким.
• При прокладке нескольких кабелей FLEXICORE 110 рядом - оставляйте зазор 10–15 мм для теплоотвода.
• Для длинных трасс (>50 м) учтите падение напряжения - при 18 жилах 1,5 мм2 суммарная нагрузка не должна превышать 10–12 А на каждую жилу.
• Используйте кабельные зажимы с внутренним диаметром ≥17 мм - иначе оболочка будет сдавливаться.
• Храните катушки в сухом месте, не на открытом воздухе - даже при стойкости к погоде, длительное воздействие УФ снижает срок службы.
