Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 16G1.0 NC - 3120001014

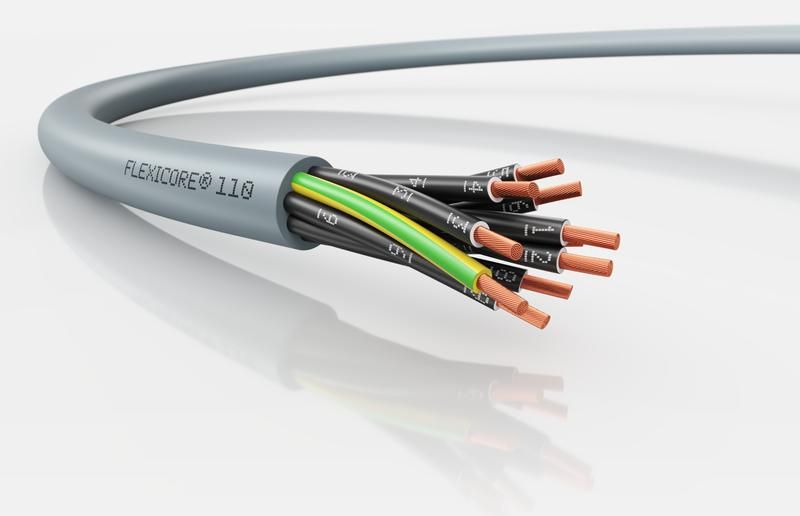

Кабель FLEXICORE 110 16G1.0 от бренда LAPP - это многожильный силовой и контрольный кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120001014 обеспечивает надёжную передачу энергии и сигналов в условиях экстремальных температур, повышенной механической нагрузки и контакта с маслом - идеально для промышленного оборудования и уличных сетей.

Назначение и область применения

Кабель FLEXICORE 110 16G1.0 используется там, где требуется высокая надёжность и долговечность: в системах управления, на производственных линиях, для подключения станков, конвейеров, измерительных приборов и электроинструментов. Подходит как для внутреннего монтажа в цехах, так и для прокладки на открытом воздухе. Применяется в осветительных сетях, системах автоматизации и любых местах, где важна устойчивость к химическим веществам и перепадам температур.

Технические характеристики

• Сечение жилы: 1 мм2 - позволяет пропускать ток до 16 А (при нормальных условиях)
• Количество жил: 16 - включает один защитный проводник (PE), что соответствует требованиям безопасности
• Материал жил: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228 / ГОСТ 22483)
• Номинальное напряжение: 300/500 В - безопасно для бытовых и промышленных сетей переменного тока
• Наружный диаметр: 13,1 мм - компактный размер для плотной укладки в каналы и кабель-каналы
• Диапазон рабочих температур: от –60 C до +80 C - работает в холодных регионах и нагреваемых зонах
• Материал оболочки: ПВХ (PVC) - устойчив к истиранию, влаге и химическому воздействию
• Маслостойкость: да - выдерживает контакт с минеральным маслом, дизтопливом и другими нефтепродуктами
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C
• Минимальный радиус изгиба: 4×D (статично), 7×D (ограниченная подвижность) - требует соблюдения правил изгиба при монтаже
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4) - снижает распространение пламени и дымообразование
• Вес: 288 кг за катушку - учтите при транспортировке и подъёмных работах
• Цвет оболочки: серый - стандартизирован для промышленного использования

Совместимость и монтаж

Кабель FLEXICORE 110 16G1.0 совместим с клеммами, разъёмами и зажимами, рассчитанными на медные жилы сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах или трубах убедитесь, что внутренний диаметр не меньше 14–15 мм, чтобы избежать повреждения оболочки. Защитный проводник обязательно подключается к контуру заземления. Не применяйте кабель в качестве гибкого шнура для частого перемещения - он предназначен лишь для ограниченной подвижности.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность), ГОСТ 25018 (маслостойкость)
• Соответствует международным стандартам IEC 60228 и VDE 0295 по классу гибкости жил
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Испытано на напряжение 4 кВ - гарантирует надёжную изоляцию при скачках напряжения
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - можно использовать в открытых и влажных помещениях

Преимущества

• Высокая гибкость благодаря жилам 5 класса - легко прокладывается в сложных трассах
• Стойкость к маслу и топливу - подходит для автосервисов, заводов с гидравликой
• Широкий температурный диапазон - работает в Сибири и на юге России без потери свойств
• Защитный проводник встроен - исключает необходимость дополнительного заземления
• Произведён в России - гарантированное качество и доступность запасов

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа H07RN-F
• Запрещено применять в условиях длительного погружения в воду - IP-защита не указана, не является водонепроницаемым
• Не рекомендован для прямого солнечного света более 6 месяцев - ПВХ со временем теряет эластичность под УФ
• Не следует прокладывать рядом с источниками сильного тепла выше +80 C - риск деформации оболочки
• Не подходит для подземной прокладки без защиты в трубах - отсутствует броня

Примеры использования

• Подключение промышленных станков с ЧПУ в цеху
• Прокладка сигнальных линий на конвейерной ленте с периодической подвижностью
• Питание насосов и компрессоров в нефтедобывающих объектах
• Освещение на открытых площадках и в ангарах с перепадами температур
• Монтаж системы управления в логистических комплексах с влажной средой

Практические советы

• Перед монтажом проверьте минимальный радиус изгиба - не менее 52 мм (4 × 13,1 мм) для стационарной прокладки
• При использовании в холодном климате не сгибайте кабель ниже –20 C - материал становится хрупким
• При прокладке в одной трассе с силовыми кабелями высокого напряжения соблюдайте расстояние не менее 10 см
• При оконцевании жил используйте наконечники с опрессовкой - не зажимайте жилы винтами без предварительной подготовки
• Храните катушки в сухом месте, избегая прямого солнечного света - продлевает срок службы
• Гарантия 24 месяца действует при соблюдении условий эксплуатации - сохраняйте документы на монтаж
