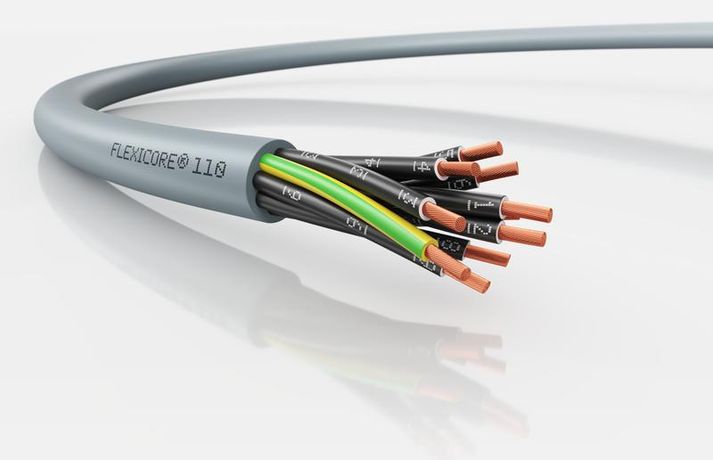

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 16G0.75 NC - 3120001012

Кабель FLEXICORE 110 16G0.75 от LAPP - это многожильный силовой и контрольный кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Он сочетает высокую гибкость, устойчивость к маслу и широкий температурный диапазон, что делает его надёжным решением для промышленного оборудования, автоматизации и наружных электросетей.

Назначение и область применения

Кабель FLEXICORE 110 16G0.75 используется для передачи энергии и сигналов в условиях, требующих повышенной механической прочности и химической стойкости. Подходит для:

• монтажа внутри и вне зданий - в цехах, на открытых площадках, в шкафах управления;
• питания промышленного оборудования: станков, конвейеров, роботов;
• соединения измерительных приборов, датчиков и электроинструментов;
• осветительных и контрольных цепей в агрессивных средах;
• электроустановок с частыми перегрузками и колебаниями напряжения.

Технические характеристики

• Сечение жилы: 0,75 мм2 - обеспечивает безопасную нагрузку до 10 А в нормальных условиях.
• Количество жил: 16 - позволяет передавать несколько сигналов или фаз в одном кабеле.
• Защитный проводник: есть - обеспечивает заземление и безопасность при пробоях.
• Материал жил: медь, многопроволочная конструкция - повышает гибкость и долговечность при изгибах.
• Номинальное напряжение: 300/500 В - рассчитан на работу в бытовых и промышленных сетях переменного тока.
• Наружный диаметр: 12,3 мм - компактный размер для плотной укладки в трассах и каналах.
• Диапазон температур: от –60 C до +80 C - работает в холодных регионах и нагреваемых зонах.
• Материал оболочки: ПВХ - устойчив к УФ, влаге, химическим веществам, легко монтируется.
• Маслостойкость: да - выдерживает контакт с минеральным маслом, дизтопливом, смазками.
• Устойчивость к низким температурам: да - не теряет эластичность даже при замерзании.
• Минимальный радиус изгиба: 4×D (при стационарном монтаже), 7×D (при ограниченной подвижности) - важно соблюдать при прокладке.
• Пожаробезопасность: соответствие ГОСТ 31565 O 1.8.2.5.4 - снижает распространение пламени и дымообразование.
• Цвет оболочки: серый - стандартизирован для промышленного использования.
• Вес: 240 кг за бухту - удобна для крупных объектов, требует специализированных средств перемещения.

Совместимость и монтаж

Кабель FLEXICORE 110 16G0.75 совместим с клеммами, разъёмами и муфтами, предназначенными для кабелей с медными многопроволочными жилами 5 класса гибкости (IEC 60228 / ГОСТ 22483). Для монтажа рекомендуется:

• не допускать перегибы меньше минимального радиуса изгиба - это предотвращает повреждение жил;
• использовать кабельные каналы, лотки или гофры при прокладке в местах с риском механических повреждений;
• не применять для постоянного движения (например, в кабель-каналах с частыми циклами изгиба) - он не является гибким кабелем для мобильных систем;
• заземлять защитный проводник согласно правилам ПУЭ.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности O 1.8.2.5.4).
• Имеет подтверждённую экологическую безопасность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию при импульсных перегрузках.
• Климатическое исполнение У1, У2, У3 - допущен к использованию в условиях повышенной влажности, на открытом воздухе и в холодных климатических зонах.

Преимущества

• Высокая гибкость благодаря жилам 5 класса - упрощает прокладку в сложных маршрутах.
• Стойкость к маслу и топливу - идеален для автосервисов, заводов, транспорта.
• Широкий температурный диапазон - работает в Арктике и в горячих цехах.
• ПВХ-оболочка с хорошими изоляционными свойствами - снижает риск пробоя и короткого замыкания.
• Российское производство - доступная цена и гарантированная поставка на внутреннем рынке.

Ограничения применения

• Не предназначен для постоянного движения - не заменяет кабели типа TPE или PUR для кабельных цепей.
• Не использовать в контакте с органическими растворителями (ацетон, бензол) - возможна деформация оболочки.
• Запрещено прокладывать в земле без защиты (например, в трубах) - оболочка не предназначена для прямого контакта с грунтом.
• Не применяется в качестве основного кабеля для высоковольтных установок выше 500 В.

Примеры использования

• Подключение системы управления к станкам ЧПУ в металлообработке.
• Прокладка сигнальных линий между датчиками и контроллерами на пищевом производстве.
• Питание светильников на открытой площадке с зимними температурами ниже –40 C.
• Монтаж электропитания в ремонтных мастерских, где возможны утечки масла и топлива.
• Связь между щитами управления и приводами на конвейерной линии.

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 49 мм (4 × 12,3 мм) - это сохранит целостность жил.
• При прокладке нескольких кабелей FLEXICORE 110 16G0.75 в одной трассе учтите суммарный диаметр - не перегружайте каналы.
• Для длительной эксплуатации в сыром месте используйте герметичные соединители - хотя оболочка влагостойкая, контакты требуют дополнительной защиты.
• При резке кабеля используйте инструмент с острым лезвием - сдавливание жил снижает проводимость.
• Храните бухты в сухом, прохладном месте - прямые солнечные лучи и высокая температура могут ускорить старение ПВХ.
